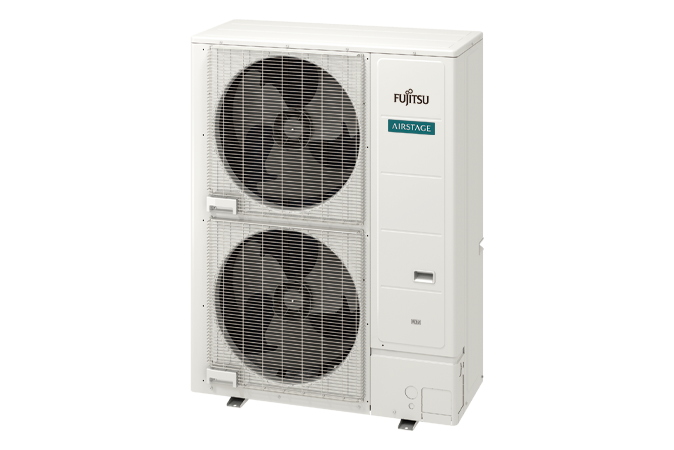

AIRSTAGE VRF Wärmepumpe für J-VL-Serie mit niedriger Kapazität AJY072KELAH [3Phase]

22.4 kW

22.4 kW (Nennwert) / 25.0 kW (Max.)

Spezifikationen

Nennleistungsbereich	8 HP
Maximal anschliessbare Inneneinheiten je MODBUS Konverter^*1	1 - 20
Anschlussleistung der Inneneinheit	11.2 - 33.6 kW

Scroll

Stromquelle	Phase	3-phasig 3N
	Spannung	400 V
	Frequenz	50 Hz
Leistung	Kühlen	22.4 kW
	Nennwert Heizen	22.4 kW
	Max. Heizen	25.0 kW
Eingangsleistung	Kühlen	5.66 kW
	Heizen	4.48 kW
	Nennwert Heizen	4.48 kW
	Max. Heizen	5.46 kW
EER	Kühlen	3.96 W/W
COP	Nennwert Heizen	5.01 W/W
COP	Max. Heizen	4.58 W/W
SEER	Kühlen	8.60
SCOP	Heizen	4.92
ηc	Kühlen	341.0 %
ηh	Heizen	193.8 %
Luftdurchsatz		8400 m³/h
Schalldruckpegel^*2	Kühlen	50 dB(A)
Schalldruckpegel^*2	Heizen	52 dB(A)
Schallleistungspegel	Kühlen	66 dB(A)
Schallleistungspegel	Heizen	66 dB(A)
Maximaler externer statischer Druck		40 Pa
Ausgangsleistung des Verichtermotors		5.5 kW
Lamellierter Wärmetauscher		Blue Fin
Netto Abmessungen	Höhe	1428 mm
	Breite	1080 mm
	Tiefe	480 mm
Nettogewicht		169 kg
Kältemittel	Typ	R32
	Treibhauspotenzial	675
	Füllmenge	6.0 kg (4.1 CO2eq–T)
Verbindungsrohrdurchmesser	Flüssig	φ9.52 mm
Verbindungsrohrdurchmesser	Gas	φ19.05 mm
Rohrlänge Gesamt		400 m
Max. Höhendifferenz (Außeneinheit: Obere(r)/Untere(r))		50 / 40 m
Betriebsbereich	Kühlen	-15 bis 46 °CDB
Betriebsbereich	Heizen	-20 bis 21 °CDB

Scroll

Hinweis:: Die angegebenen Spezifikationen gelten nur dann, wenn folgende Voraussetzungen erfüllt sind.
Kühlen:: Innentemperatur 27° C TK / 19° C FK und Außentemperatur 35° C TK / 24° C FK.
Heizen:: Innentemperatur 20° C TK / 15° C FK und Außentemperatur 7° C TK / 6° C FK.
Rohrlänge:: 11m (072/090), 15m (108/126/144/162); Höhendifferenz zwischen Außen- und Inneneinheit: 0 m.
: Die Schutzvorrichtung funktioniert möglicherweise, wenn das Gerät außerhalb des Betriebsbereichs verwendet wird.

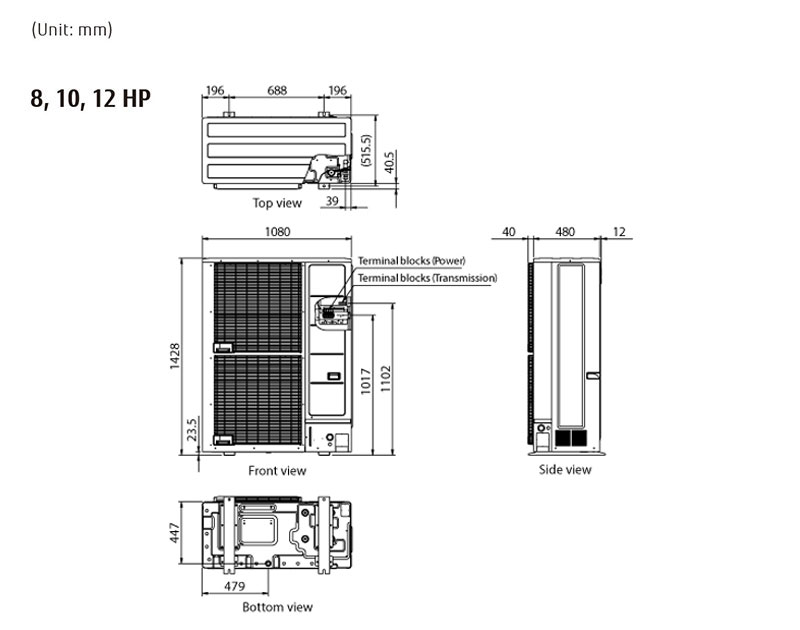

Abmessungen AIRSTAGE VRF J-VL-Serie
