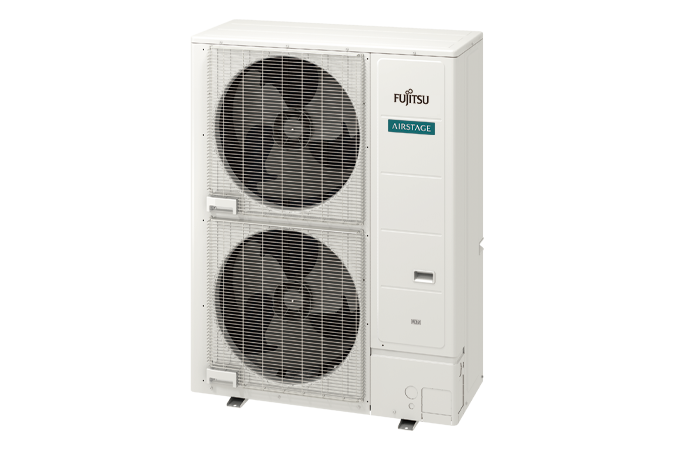

AIRSTAGE VRF Pompe à chaleur pour type à petite capacité, série J-VL AJY072KELAH [3Phase]
Caractéristiques
- Fluide frigorigène R32 à potentiel de réchauffement global réduit
- Économies d'énergie élevées
- Grande flexibilité d'installation
- Design fin mais grande capacité
- Prend en charge l'installation encastrée
- Respectueux de l'environnement grâce à son mode silencieux
Puissance
22.4 kW
22.4 kW
(Nominal(e)) /
25.0 kW
(Max.)
Caractéristiques techniques
| Capacité nominale | 8 HP |
|---|---|
| Nombre max. d'unités intérieures connectables*1 | 1 - 20 |
| Puissance des unités intérieures connectables | 11.2 - 33.6 kW |
Spirale
| Source d'alimentation | Phase | Triphasé 3N |
|---|---|---|
| Tension | 400 V | |
| Fréquence | 50 Hz | |
| Puissance | Refroidissement | 22.4 kW |
| Nominal(e) Chauffage | 22.4 kW | |
| Max. Chauffage | 25.0 kW | |
| Puissance absorbée | Refroidissement | 5.66 kW |
| Chauffage | 4.48 kW | |
| Nominal(e) Chauffage | 4.48 kW | |
| Max. Chauffage | 5.46 kW | |
| EER | Refroidissement | 3.96 W/W |
| COP | Nominal(e) Chauffage | 5.01 W/W |
| Max. Chauffage | 4.58 W/W | |
| Débit d'air | 8400 m³/h | |
| Niveau de pression acoustique | Refroidissement | 50 dB(A) |
| Chauffage | 52 dB(A) | |
| Niveau de puissance acoustique | Refroidissement | 66 dB(A) |
| Chauffage | 66 dB(A) | |
| Pression statique externe max. | 40 Pa | |
| Puissance du moteur du compresseur | 5.5 kW | |
| Ailette de l'échangeur de chaleur | Ailette bleue | |
| Dimensions nettes | Hauteur | 1428 mm |
| Largeur | 1080 mm | |
| Profondeur | 480 mm | |
| Poids net | 169 kg | |
| Fluide frigorigène | Type | R32 |
| Potentiel de réchauffement global | 675 | |
| Charge | 6.0 kg (4.1 CO2eq–T) | |
| Diamètre de liaisons frigorifiques | Liquide | φ9.52 mm |
| Gaz | φ19.05 mm | |
| Longueur totale des tuyaux | 400 m | |
| Différence de hauteur max. (Unité extérieure: Supérieur(e)/inférieur(e)) |
50 / 40 m | |
| Plage de fonctionnement | Refroidissement | -15 à 46 °CDB |
| Chauffage | -20 à 21 °CDB | |
Spirale
- Remarque :
- Les caractéristiques techniques sont basées sur les conditions suivantes.
- Refroidissement :
- Température intérieure de 27 °C TS / 19 °C TH et température extérieure de 35 °C TS /24 °C TH.
- Chauffage :
- Température intérieure de 20 °C TS / (15 °C TH) et température extérieure de 7 °C TS / 6 °C TH.
- Longueur des tuyaux :
- 11m (072/090), 15m (108/126/144/162); différence de hauteur entre l'unité extérieure et l'unité intérieure : 0 m.
- La fonction de protection peut servir pendant l'utilisation en dehors de la plage de fonctionnement.

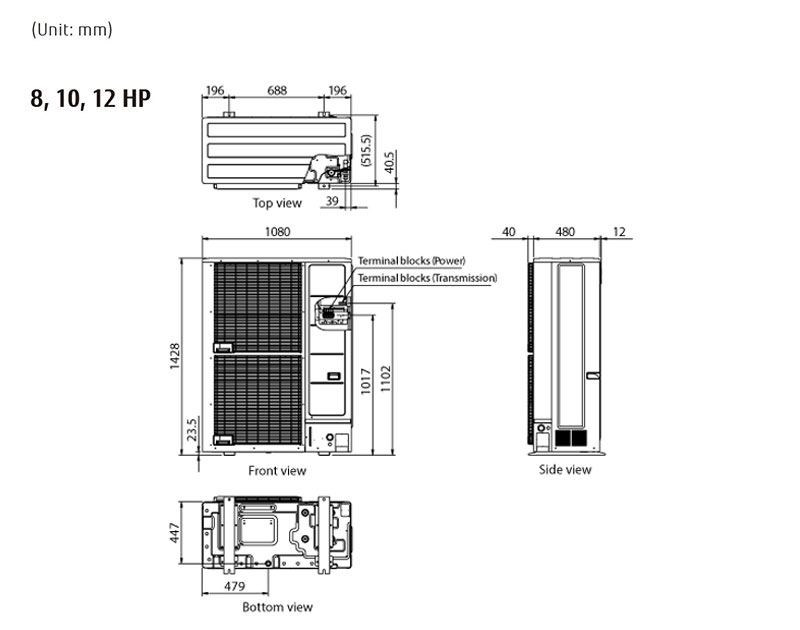

Dimensions
Unité extérieure : AJY072KELAH
