DX-set UTY-VDGX / UTP-VX30A

UTP-VX30-90AT [EEV-eenheid] en UTY-VDGX [regeleenheid]

Regeleenheid :
UTY-VDGX
EEV-eenheid :
UTP-VX30A
Downloaden :
Catalogi

Functies

  • Meerdere temperatuursensoren zorgen voor een optimale regeling van een luchtbehandelingskast en een ventilatorconvector.
  • Ondersteunt een breed scala aan capaciteitsklassen
  • Verschillende bedieningsopties die voldoen aan de toepassingsvereisten

Specificaties

Aansluitbare capaciteitsklasse 5.0 kW 6.3 kW 8.0 kW
Capaciteit Koeling 5.6 kW 6.3 kW 8.0 kW
Verwarming 6.3 kW 7.1 kW 9.0 kW
Scroll
Regeleenheid UTY-VDGX
Voedingsbron Fase Eenfasig
Spanning 230 V
Frequentie 50 Hz
Netto-afmetingen Hoogte 400 mm
Breedte 400 mm
Diepte 120 mm
Scroll
EEV-eenheid UTP-VX30A
Diameter van leidingaansluiting (Vloeistof) 9.53 mm
Netto-afmetingen Hoogte 160 mm
Breedte 220 mm
Diepte 90 mm
Scroll
Opmerking:
Specificaties zijn onder voorbehoud van de volgende omstandigheden:
Koeling:
Binnentemperatuur van 27 °CDB/19 °CNB; buitentemperatuur van 35 °CDB/24 °CNB
Verwarming:
Binnentemperatuur van 20 °CDB/15 °CNB); buitentemperatuur van 7 °CDB/6 °CNB
Leidinglengte:
7,5 m
Spanning:
230 V

Afmetingen

Regeleenheid : UTY-VDGX

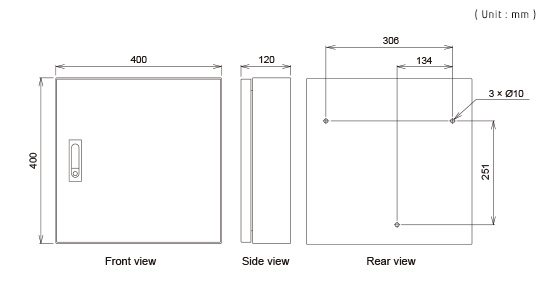

Afmetingen regeleenheid: 400 × 400 × 120 mm

EEV-eenheid : UTP-VX30A

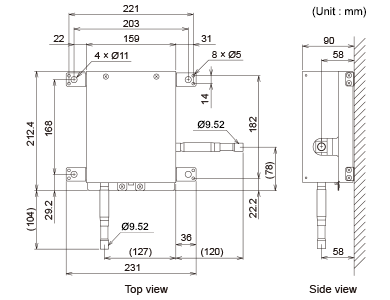

Afmetingen EEV-eenheid: 160 × 220 × 90 mm
