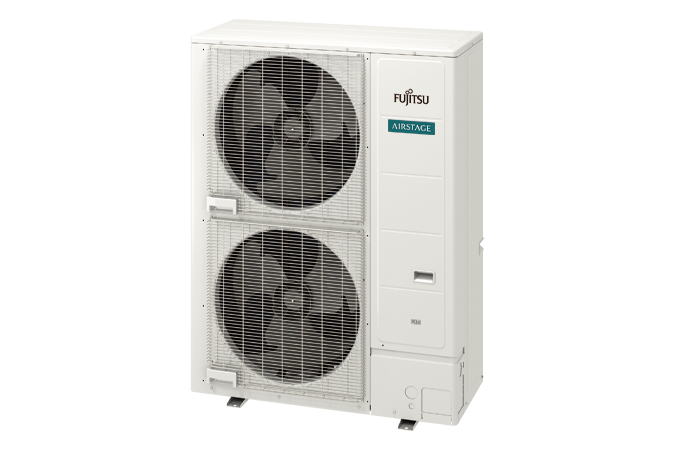

AIRSTAGE VRF Warmtepomp voor type met kleine capaciteit J-VL-serie AJY072KELAH [3Fase]

22.4 kW

22.4 kW (Nominaal) / 25.0 kW (Max.)

Specificaties

Nominaal capaciteitsbereik	8 HP
Max. aantal aansluitbare binnendelen^*1	1 - 20
Capaciteit aansluitbare binnendelen	11.2 - 33.6 kW

Scroll

Voedingsbron	Fase	3-fasig 3N
	Spanning	400 V
	Frequentie	50 Hz
Capaciteit	Koeling	22.4 kW
	Nominaal Verwarming	22.4 kW
	Max. Verwarming	25.0 kW
Ingangsvermogen	Koeling	5.66 kW
	Verwarming	4.48 kW
	Nominaal Verwarming	4.48 kW
	Max. Verwarming	5.46 kW
EER	Koeling	3.96 W/W
COP	Nominaal Verwarming	5.01 W/W
COP	Max. Verwarming	4.58 W/W
Luchtstroomsnelheid		8400 m³/h
Geluidsdrukniveau^*2	Koeling	50 dB(A)
Geluidsdrukniveau^*2	Verwarming	52 dB(A)
Geluidsvermogensniveau	Koeling	66 dB(A)
Geluidsvermogensniveau	Verwarming	66 dB(A)
Max. externe statische druk		40 Pa
Vermogen compressormotor		5.5 kW
Warmtewisselaarrib		Blue fin
Netto-afmetingen	Hoogte	1428 mm
	Breedte	1080 mm
	Diepte	480 mm
Nettogewicht		169 kg
Koudemiddel	Type	R32
	Aardopwarmingsvermogen	675
	Vulling	6.0 kg (4.1 CO2eq–T)
Diameter van leidingaansluiting	Vloeistof	φ9.52 mm
Diameter van leidingaansluiting	Gas	φ19.05 mm
Totale leidinglengte		400 m
Max. hoogteverschil (Buitendeel: Boven/onder)		50 / 40 m
Bedrijfsbereik	Koeling	-15 naar 46 °CDB
Bedrijfsbereik	Verwarming	-20 naar 21 °CDB

Scroll

Opmerking:: Specificaties zijn gebaseerd op de volgende omstandigheden.
Koeling:: Binnentemperatuur van 27 °CDB/19 °CNB, en buitentemperatuur van 35 °CDB/24 °CNB
Verwarming:: Binnentemperatuur van 20 °CDB/15 °CNB, en buitentemperatuur van 7 °CDB/6 °CNB
Leidinglengte:: 11m (072/090), 15m (108/126/144/162); hoogteverschil tussen buitendeel en binnendeel: 0 m.
: De beveiligingsfunctie wordt mogelijk ingeschakeld wanneer het systeem buiten het bedrijfsbereik wordt gebruikt.

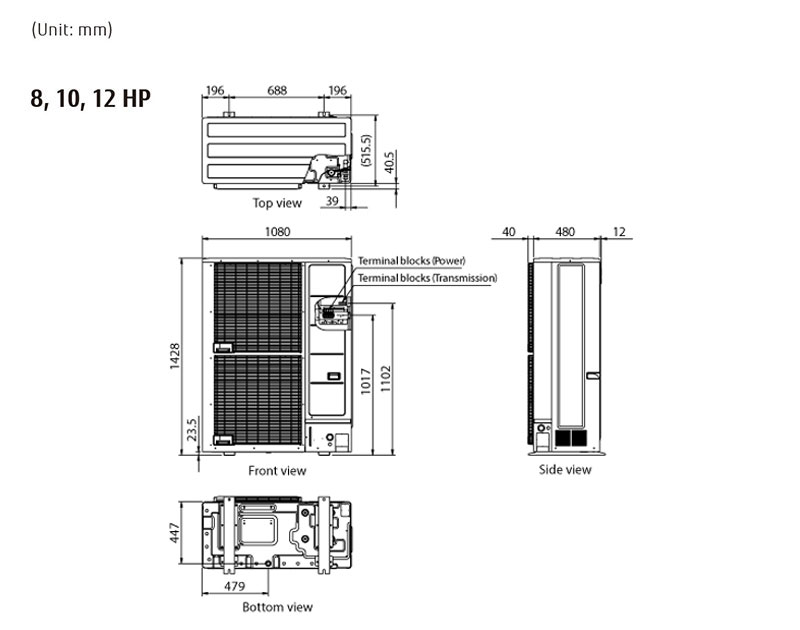

Afmetingen AIRSTAGE VRF J-VL-serie
