شاشة إعداد تفاصيل الوحدة الخارجية

بدء التشغيل

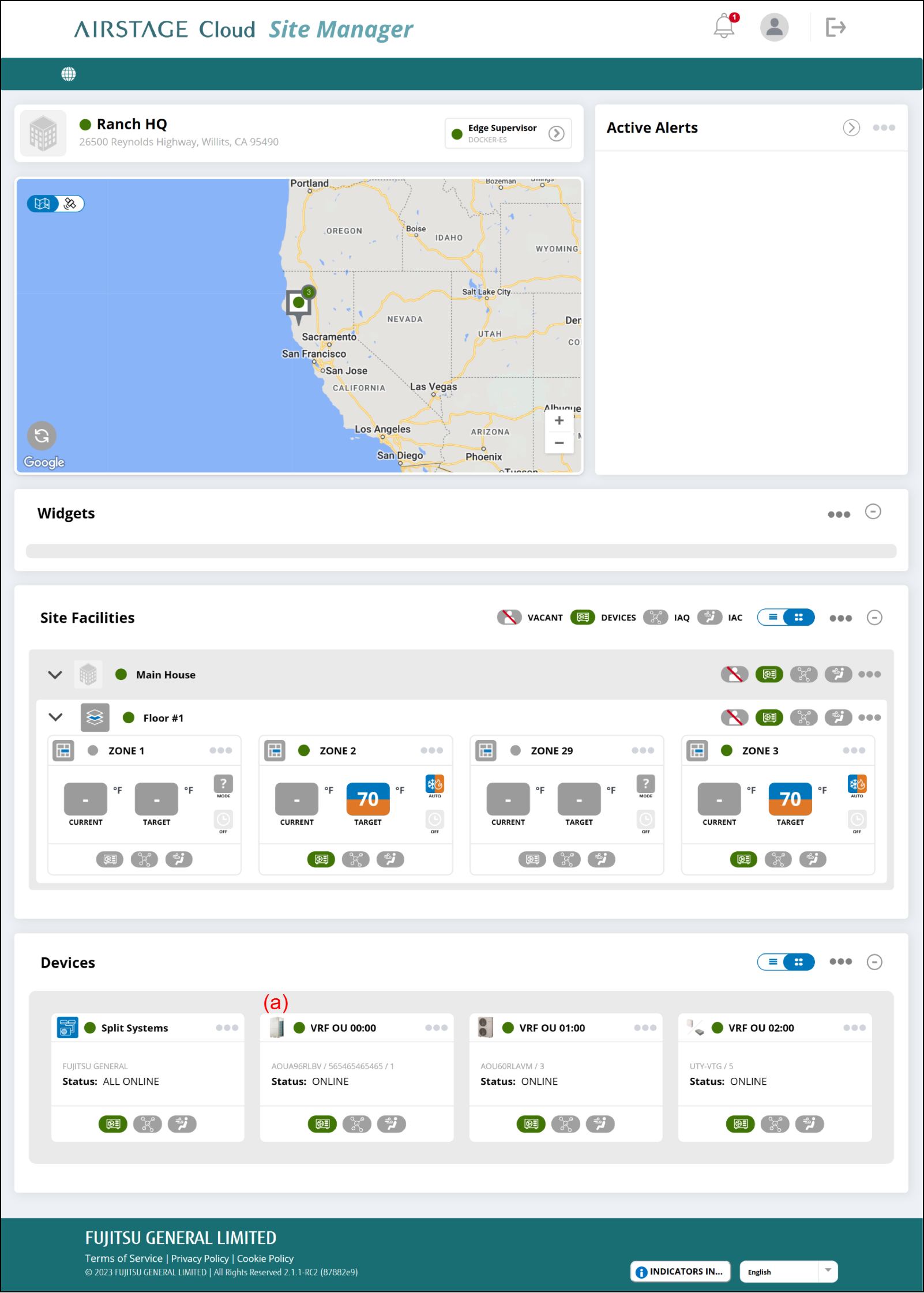

1. قم باختيار رابط الصورة (a) على شاشة لوحة معلومات الموقع.

شاشة إعدادات الوحدة الخارجية

يمكن إعداد الوحدة الخارجية.

(a) قائمة الروابط

• [Configure]
  تقوم بعرض نافذة "Outdoor Unit Configuration".
• [Service]
  تنتقل إلى شاشة "Refrigerant Cycle Monitor".

(d)رابط الصورة
يقوم بعرض نافذة "Outdoor Secondary Unit Configuration".

(e) شاشة Active Alerts
تظهر التنبيهات عند الضرورة. للحصول على التفاصيل، راجع "التنبيهات والإشعارات".

(h) يقوم ببدء تشغيل جميع الوحدات الداخلية.

(i) يقوم بإيقاف تشغيل جميع الوحدات الداخلية.

(j) يقوم بعرض زر التبديل

يقوم بالتبديل بين شاشة عرض البطاقة واللائحة.

(k) الزر [+-]
يقوم بتمديد أو تقليص شاشة العرض.

(l) يقوم بعرض Indoor Unit Detail Setting.

(m) حالة التشغيل

(n) يقوم بعرض درجة حرارة الغرفة الحالية.

(o) يقوم بعرض درجة الحرارة المستهدفة للوحدة الداخلية.

(p) أيقونة الوضع
يقوم بعرض وضع الوحدات الداخلية.

(q) أيقونة المرشح
يقوم بعرض الحالة الخاصة بعلامة المرشح.

نافذة تهيئة الوحدة الخارجية

(a) قم بإدخال الاسم.

(b) قم بإدخال اسم الموديل.

(c) قم بإدخال الرقم التسلسلي.

(d) يتم عرض عنوان Lon.

(e) يتم عرض عنوان نظام سائل التبريد.

(f) يتم عرض عنوان الوحدة.

(g) قم بإدخال خطوط الطول والعرض.
بعد إعداد الإحداثيات، يتم عرض موقع الوحدة الخارجية على خريطة شاشة لوحة معلومات الموقع.

(h) الزر [Delete]
يقوم بحذف الإعداد.

(i) الزر [Save]
يقوم بحفظ الإعداد.

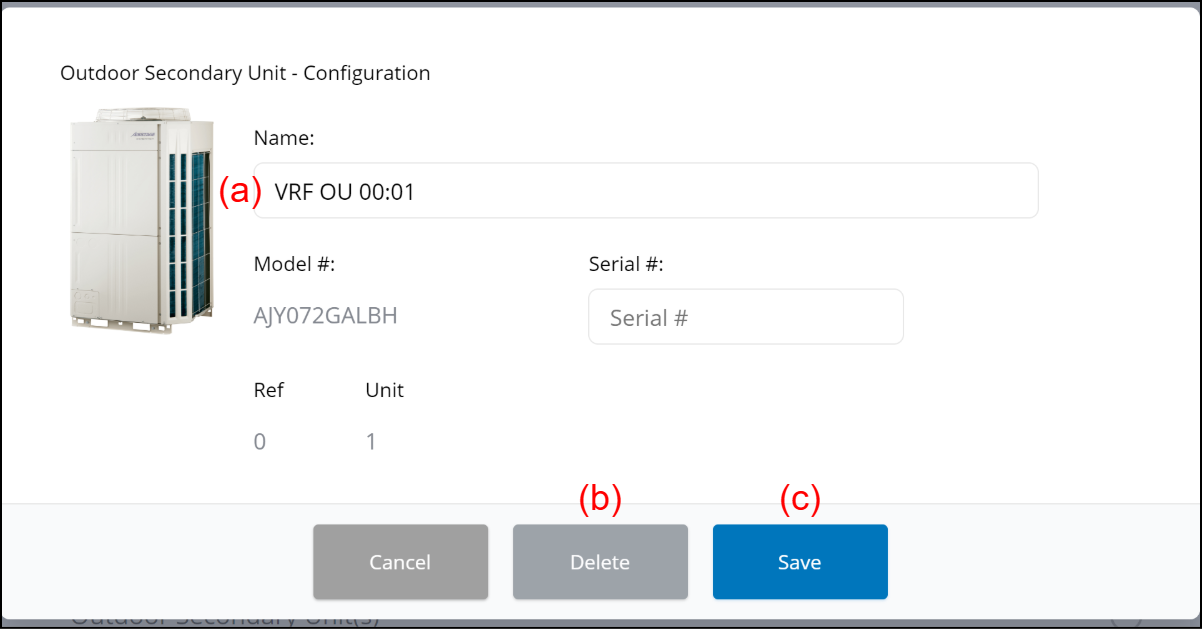

نافذة Outdoor Secondary unit Configuration

(a) قم بإدخال اسم الموديل.

(b) الزر [Delete]
يقوم بحذف الإعداد.

(c) الزر [Save]
يقوم بحفظ الإعداد.
