التشغيل المبدئي (تنفيذ الاختبار)

ملاحظة: هذه الميزة متاحة فقط في منطقة أمريكا الشمالية.

يمكن إجراء الاختبار على أنه تشغيل VRF على هذه الشاشة.
بالإضافة إلى ذلك، من خلال الطلب من Commissioning Manager القيام بمراجعة نتائج الاختبار، يمكن مشاركة بيانات الضمان الممتد.

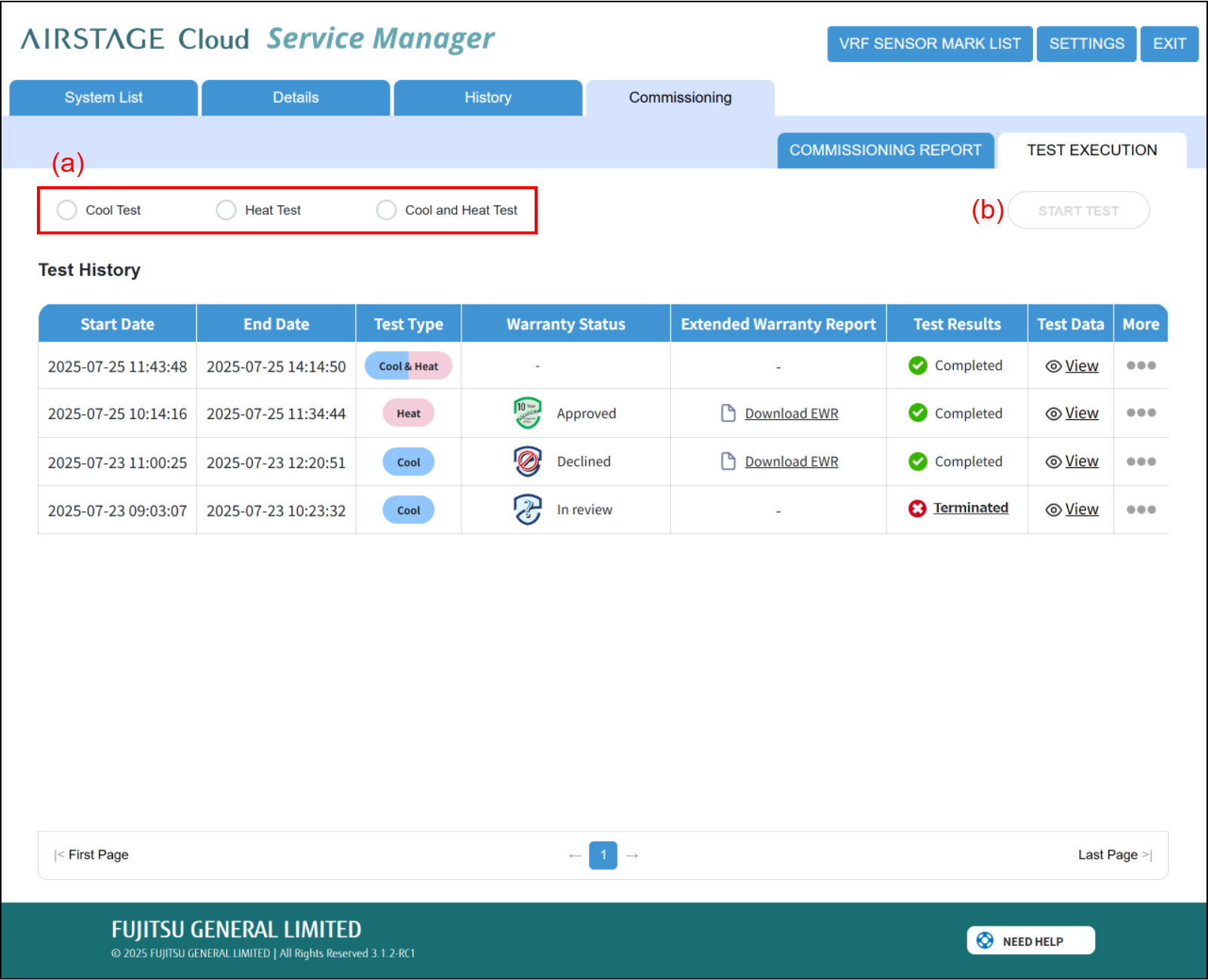

(a) علامة التبويب [Commissioning]
يتم عرض هذه الشاشة من خلال النقر على علامة التبويب [Commissioning].

(b) اختيار وضع الاختبار
يمكن اختيار أوضاع الاختبار.
・عندما يكون النظام VRF المستهدف هو نظام المضخة الحرارية (اختيار التبريد/التدفئة)، قم باختيار "Cool Test" أو "Heat Test". بالإضافة إلى ذلك، قم باختيار الاختبار الذي يجب إجراؤه تبعًا لدرجة الحرارة الخارجية. (مثال: "Cool Test" للموسم الحار مثل الصيف، و "Heat Test" للموسم البارد مثل الشتاء）
*راجع نطاق درجة حرارة التشغيل الخاصة بالوحدة الخارجية وتحقق مما إذا كانت درجة الحرارة الخارجية مناسبة من أجل "Cool Test" أو "Heat Test".
・عندما يكون النظام VRF المستهدف هو نظام استعادة الحرارة (بدون تبريد/تدفئة)، قم بإجراء "Cool and Heat Test".

(c) الزر [START TEST]
يقوم بعرض نافذة منبثقة عند النقر على هذا الزر. عند النقر على [PROCEED TEST]، يبدأ الاختبار في وضع الاختبار الذي تم اختياره.

ملاحظات:

يستغرق إجراء "Cool Test" أو "Heat Test" حوالي 80 دقيقة. في حالة "Cool and Heat Test"، يستغرق الأمر حوالي 150 دقيقة.
انتبه إلى ما يلي لإجراء الاختبار.
- للوحدات الداخلية أو الخارجية في نظام سائل التبريد المراد اختباره، تحقق من عدم وجود أخطاء وبأنها ليست في وضع الصيانة وأنها ليست في حالة الإيقاف الطارئ.
- تحقق من أن الوحدة الداخلية المراد اختبارها هي نفس الوحدة الداخلية التي تم تركيبها بالفعل.
  إذا تم إجراء الاختبار في حال عدم إجراء مسح للوحدة الداخلية بصورة صحيحة نظرًا لتوقيت تشغيل الطاقة السيئ، إلخ.، قد يتسبب ذلك في حدوث عطل.
- إذا بدأت عملية استعادة الزيت أو عملية إزالة الصقيع أثناء الاختبار، قد يتم تمديد فترة الاختبار.
- عند إجراء الاختبار، لا تعمد إلى تغيير إعدادات تشغيل الوحدة الداخلية المراد اختبارها من وحدات التحكم الأخرى أو أجهزة الإدارة (‪UTY-RNR*Z*‏‬، ‪UTY-DTG*Z*‏‬، ‪UTY-ASGXZ*‬، إلخ.)
  بالإضافة إلى ذلك، عند إجراء الاختبار، لا تعمد إلى القيام بإجراء الوظائف الأخرى (مثل إعداد الوظيفة) التي تؤثر على حالة تشغيل وحدات التحكم المذكورة أعلاه.
  قد يتسبب ذلك في فشل الاختبار نفسه أو في عدم كفاية البيانات الخاصة بنتائج الاختبار.

(d) Test History
يمكن عرض نتائج الاختبار. يمكن تغيير الصفحة المعروضة في اللائحة في أسفل الصفحة.

(e) View
تقوم بعرض الشاشة "Test data review" بواسطة النقر عليها. يمكن عرض بيانات RCM التي تم جمعها أثناء الاختبار.

(f) REQUEST WARRANTY EXTENSION

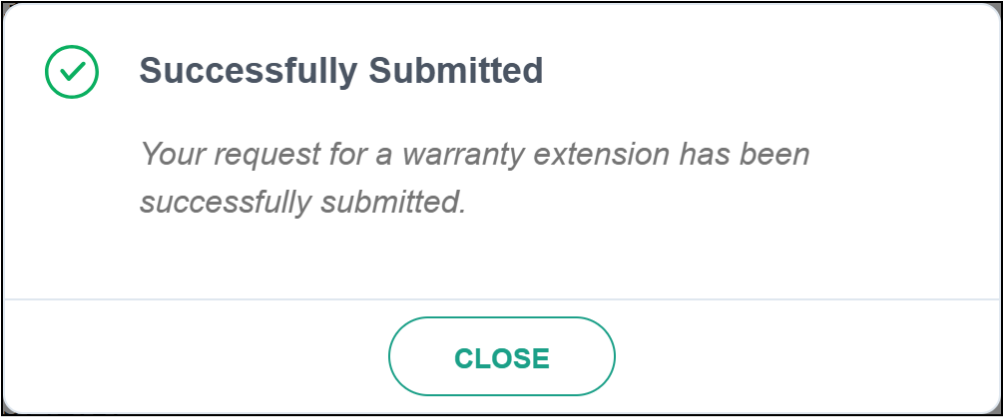

يقوم بمشاركة نتائج الاختبار مع Commissioning Manager ويقدم طلبًا إلى برنامج الضمان الممتد.

ملاحظات:

عند تقديم أحد الطلبات، يتم إخطار Commissioning Manager بأن هناك طلبًا قد تم تقديمه. لا تعمد إلى تقديم طلبات دون وجود ضرورة لذلك.
يقوم Commissioning Manager بفحص البيانات الخاصة بنتائج الاختبار حيث يكون "Warranty status" على "In review". بعد الفحص، يتم تغيير "Warranty status" إلى "Approved" أو "Declined" في الخلفية.
بالإضافة إلى ذلك، قد يتواصل Commissioning Manager بكل شخص على حدة عبر البريد الإلكتروني، إلخ.

(g) Terminated

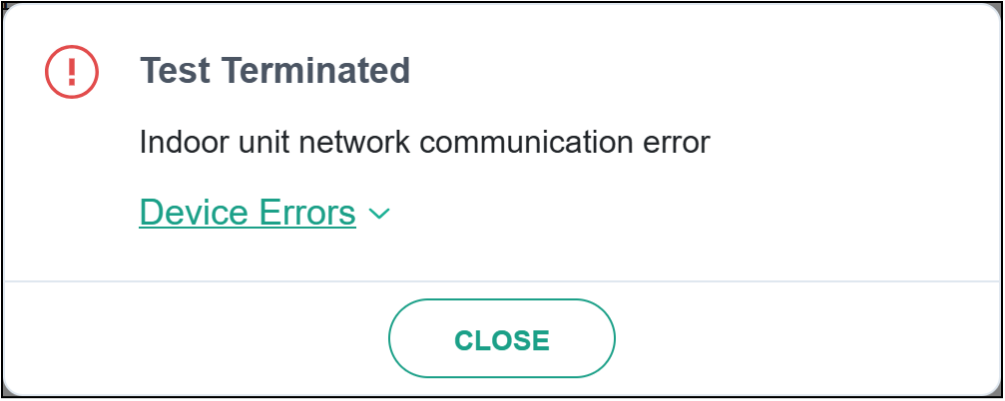

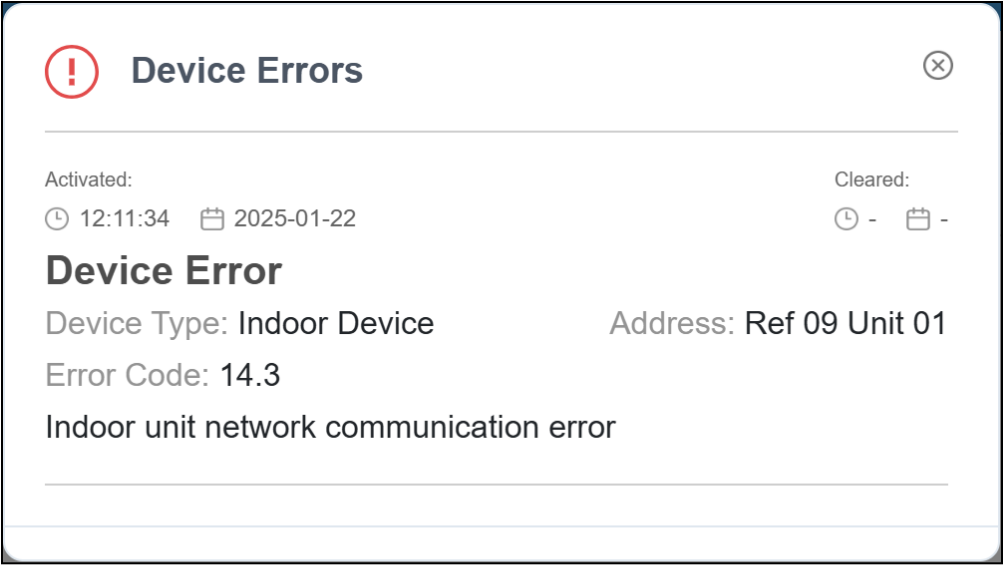

تظهر هذه الرسالة في حالة فشل الاختبار. عند النقر، يظهر سبب "Terminated" ويمكن التحقق من التفاصيل.

تنفيذ الاختبار

قم باختيار وضع الاختبار (a) وانقر على الزر [START TEST] (b). يتم عرض نافذة منبثقة.

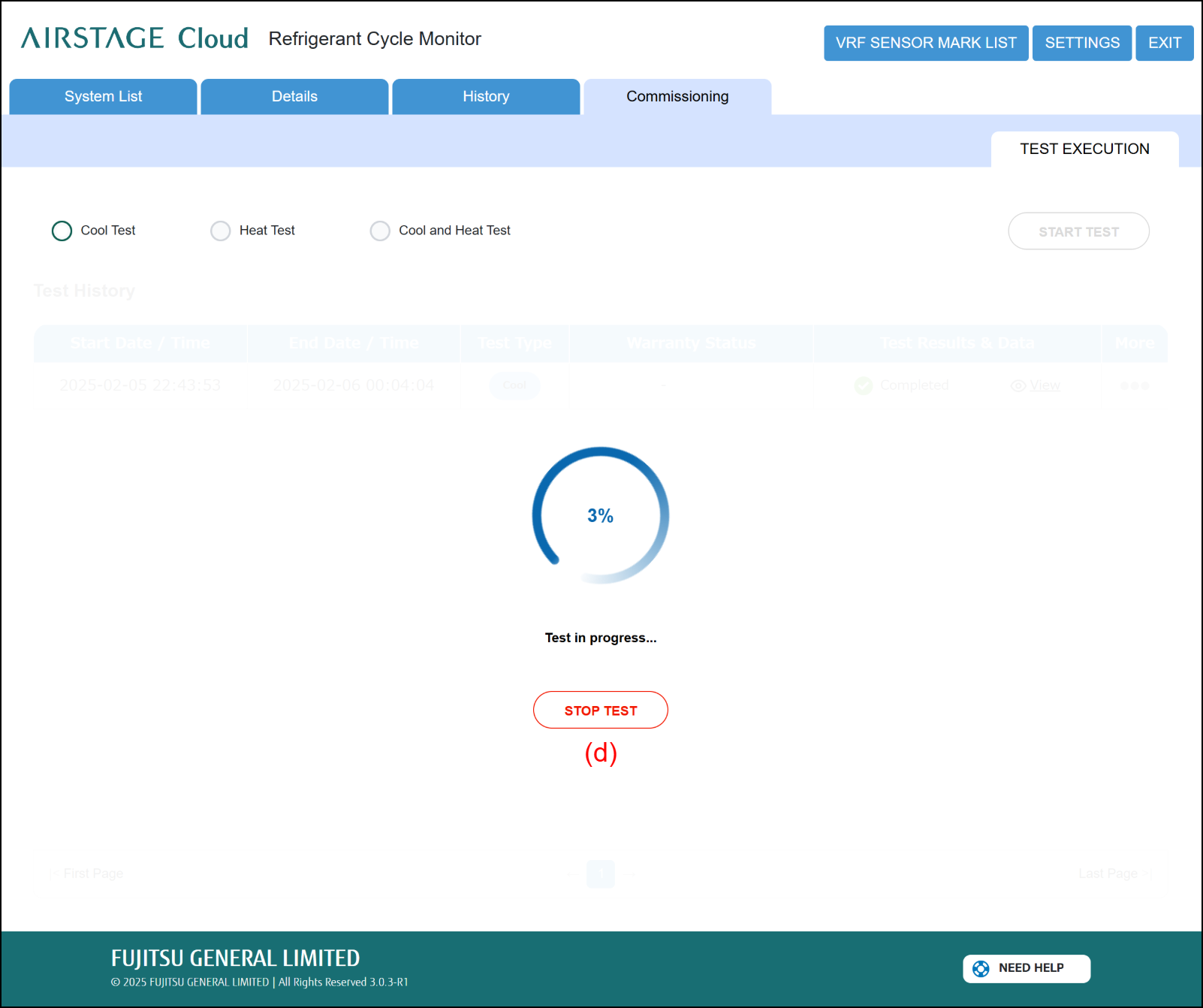

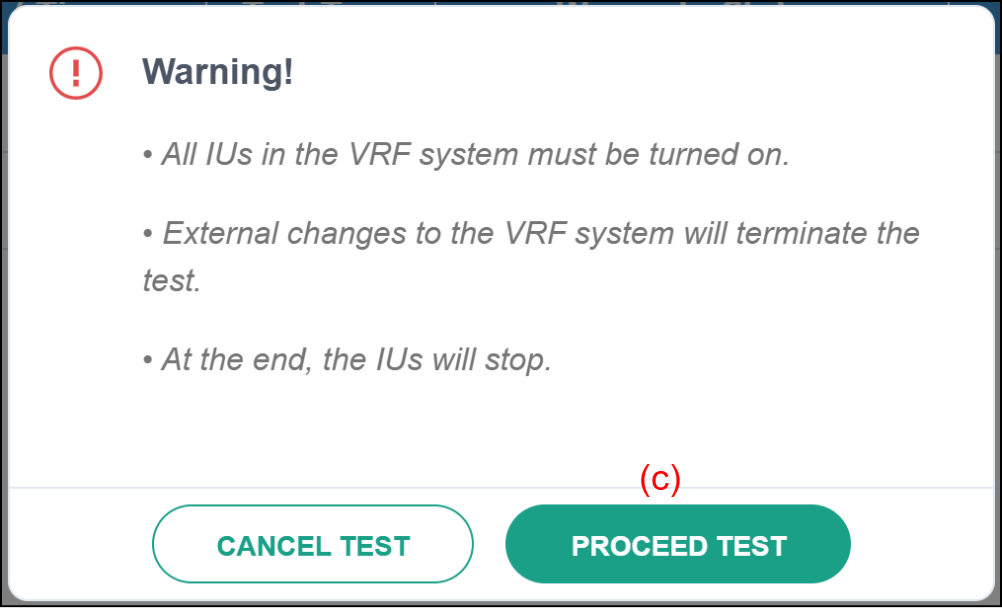

انقر على الزر [PROCEED TEST] (c) لبدء الاختبار. لإيقاف الاختبار، انقر على الزر [STOP TEST] (d).

ملاحظة: في حال فشل الاختبار، يتم عرض رسالة خطأ. تحقق من تفاصيل الخطأ المعروضة، وقم بتصحيح الأجزاء التي حدثت فيها المشكلة، ثم أعد إجراء الاختبار مجددًا.
عند اكتمال الاختبار، تصبح الحالة الخاصة به مكتملة. انقر على الزر [CONTINUE] (e) للعودة إلى الشاشة الأصلية.

مراجعة بيانات الاختبار

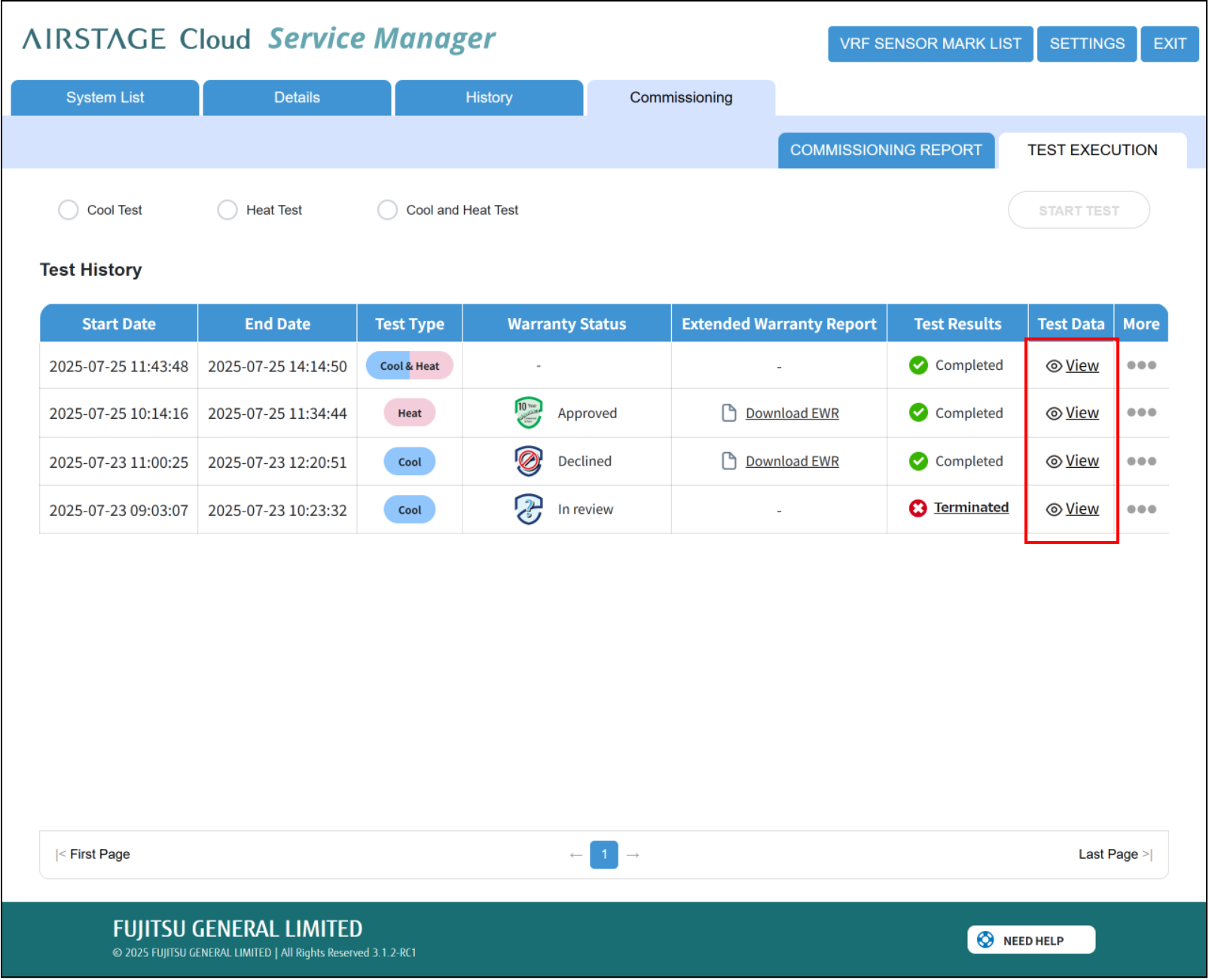

قم بالضغط على الزر "View" للتحقق من حالة دورة سائل التبريد أثناء وقت تنفيذ الاختبار. (يتم فتح علامة تبويب منفصلة في المتصفح.)

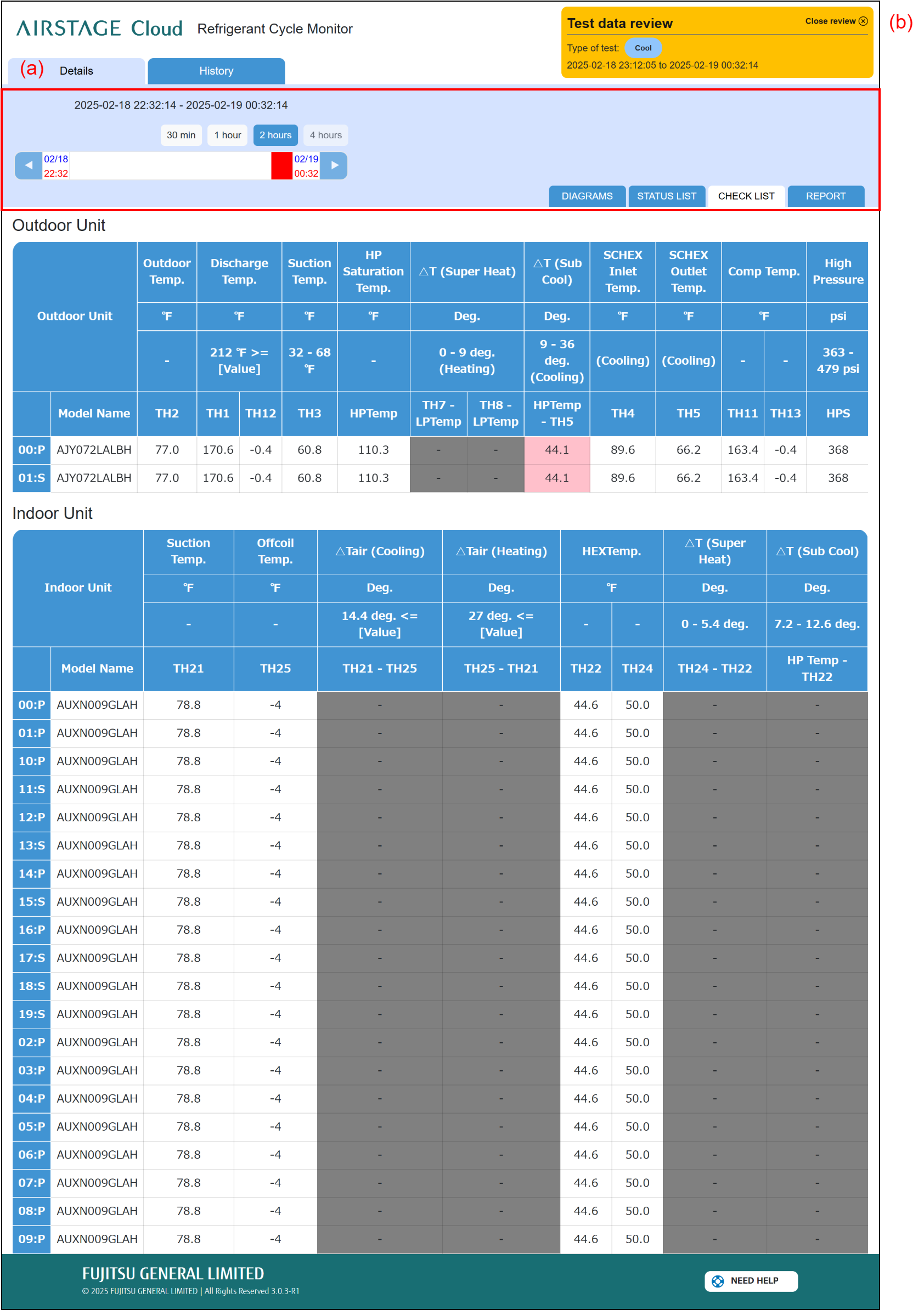

(a) وضع مراجعة بيانات الاختبار
تعد طريقة التحقق من عرض البيانات في وضع مراجعة بيانات الاختبار هي نفسها المستخدمة في وظيفة مراقبة دورة سائل التبريد. (باستثناء الجزء الذي تم اختياره من الوقت المراد عرضه.)
للحصول على تفاصيل حول طريقة التشغيل، راجع الصفحات التالية.

(b) إغلاق المراجعة
يقوم بإنهاء وضع مراجعة بيانات الاختبار للعودة إلى الشاشة "Commissioning".
