شاشة إعداد التفاصيل الخاصة بلوحة معلومات وحدة السطح

بدء التشغيل

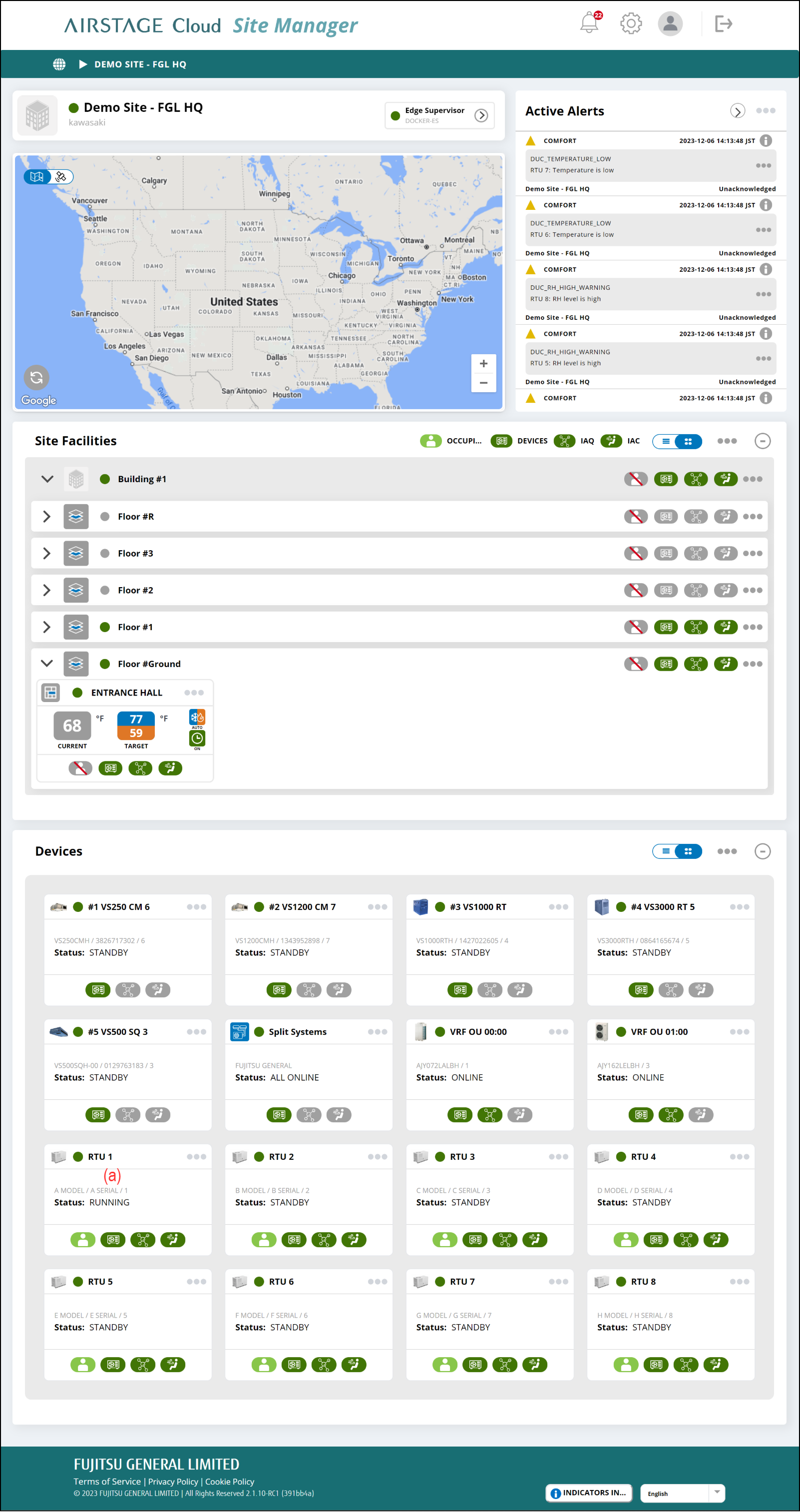

1. قم باختيار رابط الصورة (a) على شاشة لوحة معلومات الموقع.

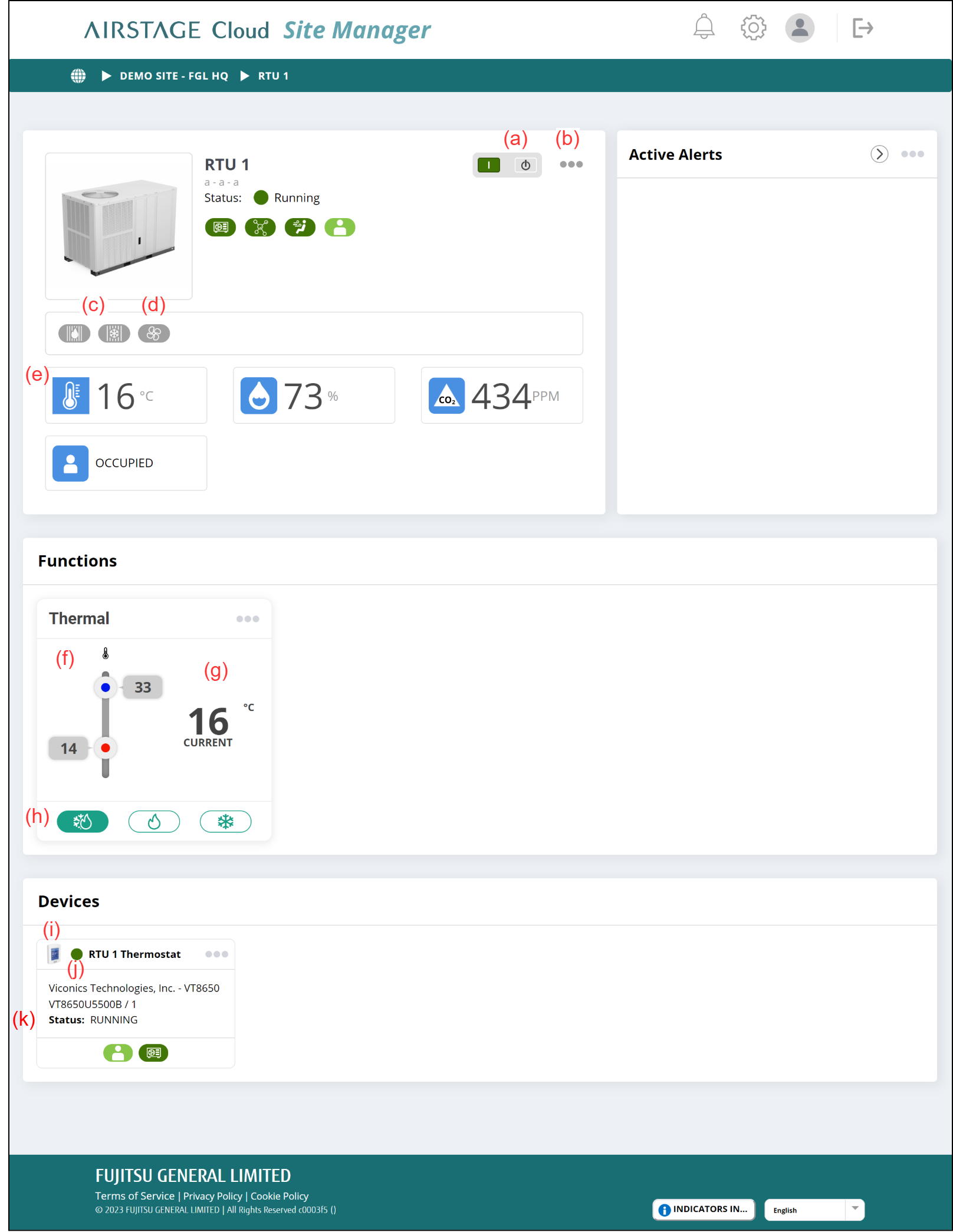

شاشة لوحة معلومات وحدة السطح

يمكن إعداد وحدة السطح.

(a) الزر إيقاف/بدء التشغيل
   إيقاف/بدء عملية التشغيل

(b) قائمة الروابط

• [Configure]
  يقوم بعرض نافذة تهيئة وحدة السطح.

(c) حالة الملف
يقوم بعرض حالة الملف الحالية (وضع التشغيل).

• تبريد : سيتم عرض علامة التبريد الزرقاء وعلامة التدفئة الرمادية.
• تدفئة : سيتم عرض علامة التبريد الرمادية وعلامة التدفئة البرتقالية.
• إيقاف : سيتم عرض علامة التبريد الرمادية وعلامة التدفئة الرمادية.

(d) مؤشر المروحة
   يقوم بعرض حالة المروحة الحالية.

• أخضر: دوران المروحة
• رمادي: المروحة في وضع الاستعداد

(e) حالات RTU‏
يقوم بعرض القيم التي تم الحصول عليها من الثيرموستات الذكي.

(f)  إعداد درجة الحرارة
   يقوم بإعداد الإعدادات الخاصة بدرجة الحرارة.  عندما يكون وضع التشغيل على تلقائي، قم بإعداد درجة حرارة التبريد ودرجة حرارة التدفئة.

(g) درجة حرارة الغرفة
   يقوم بعرض درجة حرارة الغرفة.

(h) وضع التشغيل
يقوم بإعداد وضع التشغيل.

(i)  رابط الصورة
يقوم بعرض شاشة لوحة معلومات الثيرموستات الذكي.

(j) الحالة الخاصة بالثيرموستات الذكي

(k) حالة الثيرموستات الذكي

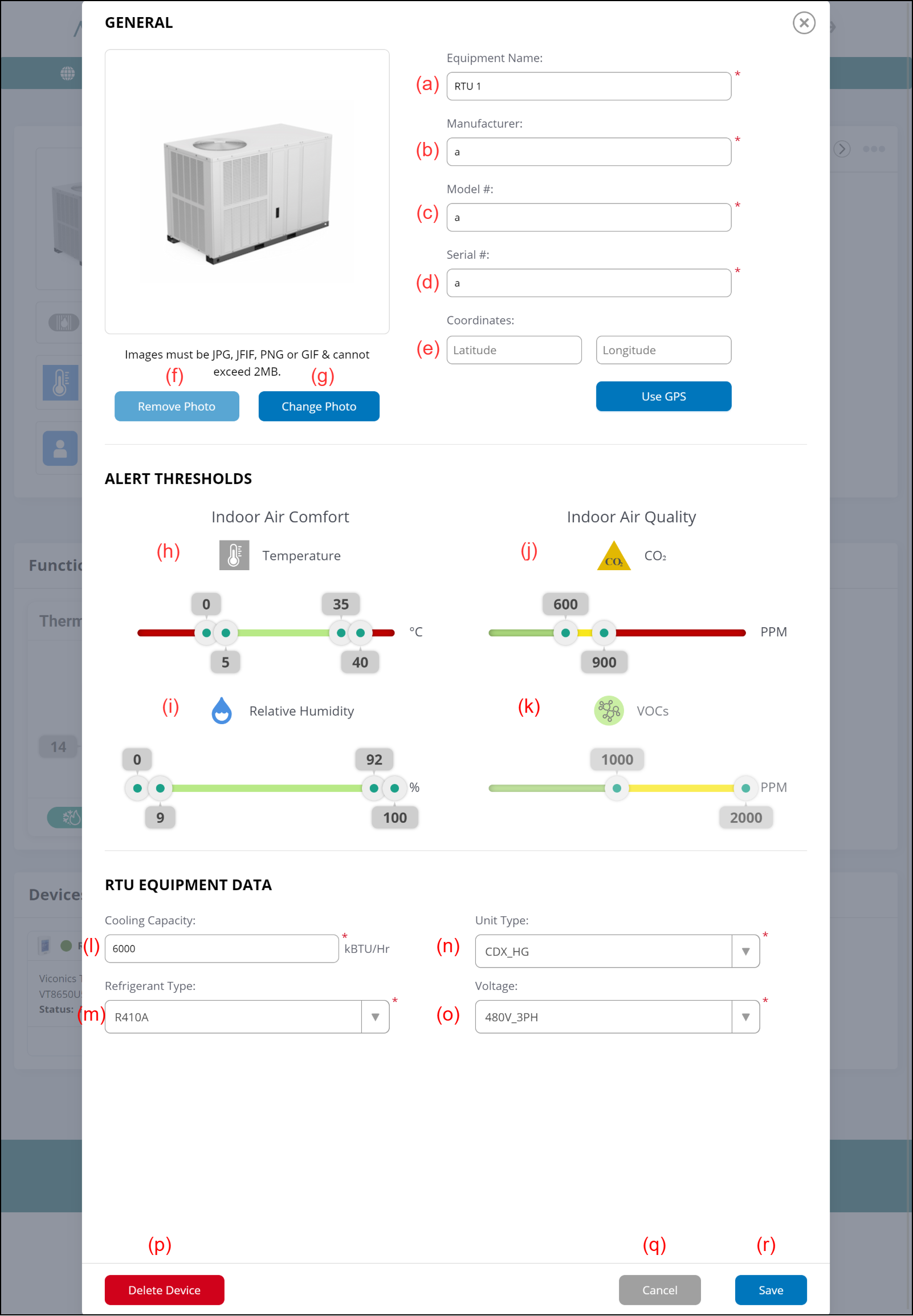

نافذة تهيئة وحدة السطح

(a) قم بإدخال اسم المعدات.

(b) قم بإدخال اسم صانع المعدات.

(c) قم بإدخال اسم موديل المعدات.

(d) قم بإدخال الرقم التسلسلي الخاص بالمعدات.

(e) قم بإعداد إحداثيات RTU بإحدى الطرق التالية.

• قم بإدخال خطوط الطول والعرض.
• قم باختيار الزر [USE GPS] للحصول على الموقع الحالي.
  بعد إعداد الإحداثيات، يتم عرض الموقع الخاص في RTU على خريطة شاشة لوحة معلومات الموقع.

(f) الزر [Remove photo]
يقوم بإزالة الصورة الخاصة بوحدة السطح.

(g) الزر [Change photo]
يقوم بإعداد الصورة الخاصة بوحدة السطح.

(h) الحد الخاص بتنبيه درجة الحرارة
قم بتحريك أشرطة التمرير لإعداد الحد الخاص بكل قيمة.
كل لون يعني مستوى الخطورة على النحو التالي؛

• أخضر: لا يوجد أو منخفض
• أصفر: متوسط
• أحمر: حرج

يظهر تنبيه في منطقة "Active Alerts" عندما تصل حالة وحدة السطح إلى مستوى خطورة متوسط أو حرج.
تتم مقارنة القيمة بقيمة "Roof top unit Conditions" في شاشة لوحة معلومات وحدة السطح.

(i) الحد الخاص بتنبيه الرطوبة النسبية
كما في (h).

(j) الحد الخاص بتنبيه ثاني أكسيد الكربون
كما في (h).

(k) الحد الخاص بتنبيه المركبات العضوية المتطايرة
كما في (h).

(l) قم بإدخال سعة تبريد المعدات.

(m) قم باختيار نوع سائل تبريد المعدات.

(n) قم باختيار طراز وحدة المعدات.

(o) قم باختيار معلومات الفولطية الخاصة بالمعدات.

(p) الزر [Delete Device]
يقوم بحذف وحدة السطح

(q) الزر [Cancel]
يقوم بإلغاء الإعداد.

(r) الزر [Save]
يقوم بتخزين الإعداد.
