تغيير إعداد جهاز التهوية
بدء التشغيل
عند توصيل جهاز التهوية Ventacity، يمكن إعداد المراقبة/التحكم وعملية تشغيل الجدول الزمني.

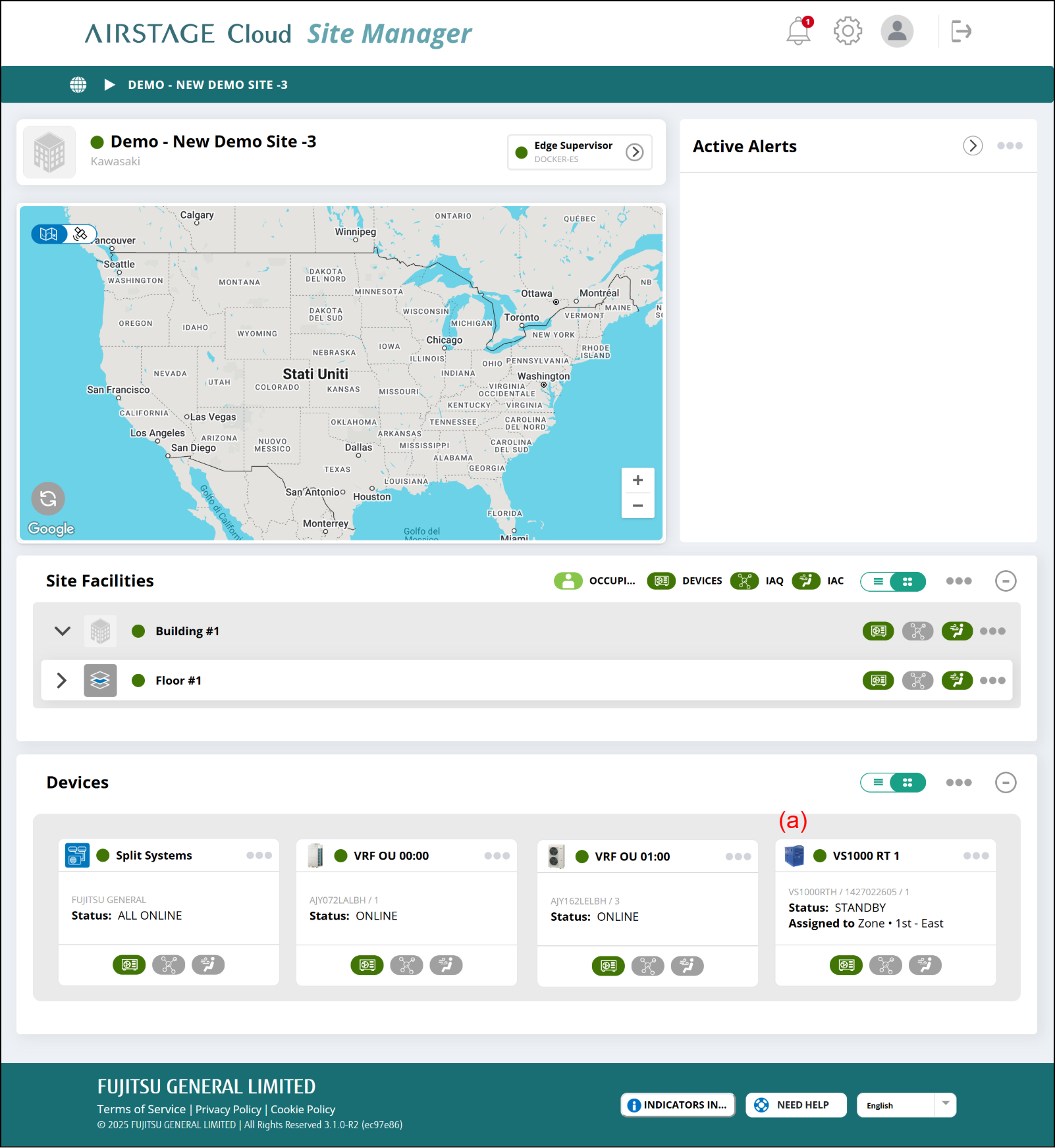

- قم باختيار رابط الصورة (a) على شاشة لوحة معلومات الموقع.

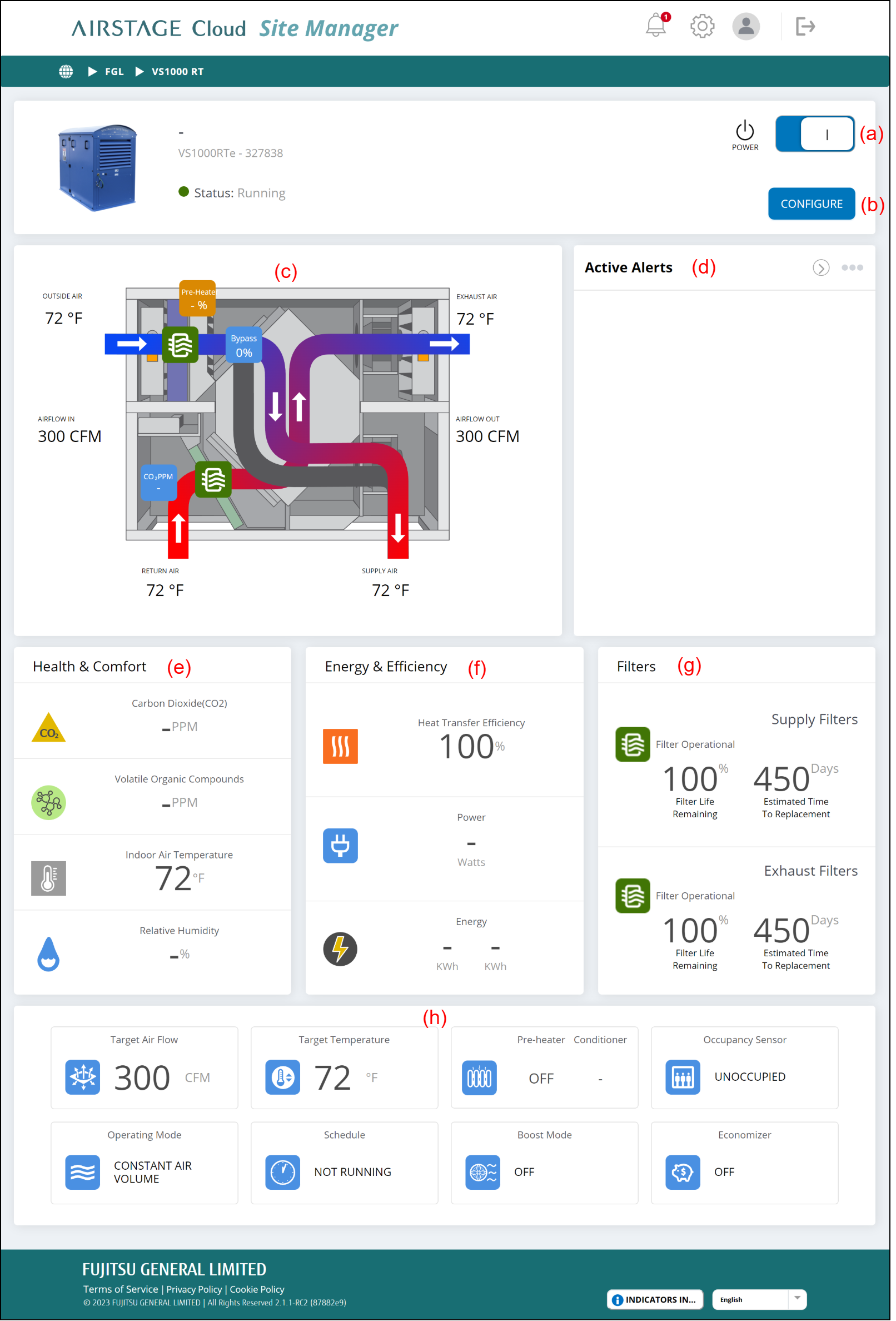

شاشة إعدادات جهاز التهوية
يتم إعداد أجهزة التهوية.
(a) زر الطاقة
يقوم بتغيير بدء تشغيل/إيقاف جهاز التهوية.
(b) الزر [CONFIGURE]
يقوم بعرض النافذة "Ventilator configuration".
(c) مخطط التهيئة
| Outside Air | الهواء الخارجي النقي الذي يدخل HRV/ERV |
| Exhaust Air | الهواء غير الضروري الذي يتم إخراجه من HRV/ERV بعد استعادة الحرارة |
| Return Air | الهواء الخارج من المبنى |
| Supply Air | الهواء النقي الذي يدخل المبنى بعد عملية التبادل الحراري |
| Pre-Heater | أجهزة تسخين إزالة الصقيع ومقاوم الانجماد |
| Bypass | مخمد التجاوز الخاص بالتحكم في درجة الحرارة |
(d) Active Alerts
تظهر التنبيهات عند الضرورة. للحصول على التفاصيل، راجع "التنبيهات والإشعارات".
(e) Health & Comfort
| Carbon Dioxide (CO2) | يقوم بعرض تركيز CO2 (ثاني أكسيد الكربون) عند توصيل مستشعر CO2. |
| Volatile Organic Compounds | يقوم بعرض تركيز المركبات العضوية المتطايرة عند توصيل المستشعر VOC. |
| Indoor Air Temperature | يقوم بعرض درجة الحرارة الخاصة بمستشعر درجة حرارة الغرفة. |
| Relative Humidity | يقوم بعرض الرطوبة عند توصيل مستشعر الرطوبة. |
(f) Energy & Efficiency
| Heat Transfer Efficiency | يقوم بعرض كفاءة نقل الحرارة. |
| Power | سيتم دعمه في المستقبل |
| Energy | سيتم دعمه في المستقبل |
(g) Filters
يقوم بعرض مؤشر استبدال المرشح.
(h) شاشة مراقبة الإعدادات
| Target Air Flow | يقوم بعرض إعداد تدفق الهواء المستهدف. |
| Target Temperature | يقوم بعرض إعداد درجة الحرارةالمستهدفة. |
| Pre-heater | يقوم بعرض تشغيل/إيقاف جهاز التسخين المسبق. |
| Conditioner | يقوم بعرض ما إذا كان المكيف يعمل حاليًا أم لا. |
| Occupancy Sensor | يقوم بعرض حالة إشغال تلخاصة بمستشعر الإشغال. |
| Operating Mode | يقوم بعرض إعداد وضع تشغيل التهوية. |
| Schedule | يقوم بعرض تفعيل أو تعطيل الجدول الزمني. |
| Boost Mode | يقوم بعرض حالة الإعداد الخاصة بوضع التعزيز. |
| Economizer | يقوم بعرض حالة إعداد الخاصة بموفر الطاقة. |
نافذة تهيئة جهاز التهوية
(a) Unit Name
يقوم بإعداد اسم الوحدة.
(b) Coordinates
يقوم بإعداد إحداثيات جهاز التهوية. عندما يتم إعداد الإحداثيات، يتم عرضها على خريطة لوحة معلومات الموقع.
(عند النقر على USE GPS، يمكن الحصول على إحداثيات موقعك الحالي).
(c) الزر [EDIT SCHEDULE]
يقوم بعرض النافذة "Ventilator schedule setting".
(d) Operation Mode
يقوم بإعداد وضع التشغيل. يمكن إعداد أنواع أوضاع التشغيل التالية.
| CAV (Constant Air Volume) | يعمل هذا الوضع بسرعة مروحة ثابتة. يعتمد التحكم في محرك المروحة على القيمة التي تم إعدادها لتدفق الهواء المستهدف. |
| VAV (Variable Air Volume) | يحافظ هذا الوضع على ضغط هواء ثابت في الأنابيب عن طريق رفع أو خفض سرعة المروحة. يتجاهل التحكم في محرك المروحة القيمة التي تم إعدادها لتدفق الهواء المستهدف. |
| DCV (Demand Control Ventilation) | يقوم هذا الوضع بتغيير سرعة المروحة بناءً على قيم مستشعر جودة الهواء الداخلي. على سبيل المثال، عندما يكون مستوى CO2 (ثاني أكسيد الكربون) مرتفعًا، سيتم زيادة سرعة المروحة لمحاولة خفضه. عندما ينخفض مستوى CO2 (ثاني أكسيد الكربون)، يتم خفض سرعة المروحة مجددًا. يتجاهل التحكم في محرك المروحة القيمة التي تم إعدادها لتدفق الهواء المستهدف. |
(e) Network Settings
يقوم بعرض إعدادات الشبكة الخاصة بجهاز التهوية.
(f) Target Temperature
يقوم بإعداد درجة الحرارة المستهدفة.
(g) Temp Sensor Location
يقوم بإعداد المستشعر الخاص بدرجة الحرارة المستهدفة. يمكن اختيار ما يلي.
-
- Supply duct
- Extract duct
- Room
- None
(h) Target Airflow
يقوم بإعداد تدفق الهواء المستهدف. بالنسبة إلى CVA، يتم استخدام وضع التشغيل.
(i) Boost Timer/Boost Flow
عندما يتم تنشيط وضع التعزيز، يتم تشغيل تدفق التعزيز بصورة مؤقتة خلال فترة مؤقت التعزيز.
لا تتوفر هذه الوظيفة تبعًا للموديل.
(j) Unoccupied Timer/Unoccupied Flow
عند توصيل مستشعر الإشغال بجهاز التهوية، يمكن استخدام هذه الوظيفة. خلال الوقت الذي تم إعداده بواسطة مؤقت عدم الإشغال، يراقب مستشعر الإشغال على الدوام ما إذا كانت الغرفة غير مشغولة أم لا. عندما يتم الحكم على أن الغرفة غير مشغولة، يعمل جهاز التهوية على قيمة تدفق عدم الإشغال.
لا يمكن إعداد درجة الحرارة أثناء تشغيل وضع رصد عدم الإشغال.
لا تتوفر هذه الوظيفة تبعًا للموديل.
(k) Economizer
يعد Economizer وظيفة تبريد مجانية تعمل على تبريد المبنى بشكل مسبق بواسطة استخدام الهواء البارد أثناء الليل خلال المواسم الدافئة.
- يجب استيفاء بعض الشروط من أجل تشغيل وضع التبريد المجاني.
- للحصول على تفاصيل حول شروط الانتقال، راجع الدليل الخاص بجهاز التهوية.
- أثناء تشغيل وضع التبريد المجاني، تعمل الوحدة على الإعداد تدفق الهواء البارد المجاني.
- يتوقف وضع التبريد المجاني في الحالات التالية:
- الوقت الحالي خارج النطاق.
- درجة حرارة الغرفة ≤ درجة حرارة الهواء الخارجي
- درجة حرارة الغرفة ≤ درجة حرارة الإنهاء.
- تم إيقاف التشغيل بواسطة المستخدم.
(l) IAQ Sensor
يقوم باختيار نوع المستشعر الموصول بجهاز التهوية.
عندما لا يكون المستشعر موصولاً، قم باختيار “None”.
-
- CO2 2000
- CO2 1000
- RH
- VOC
- 0_10V
- None
(m) الزر [DELETE DEVICE]
يقوم بحذف جهاز التهوية وإزالته من الأجهزة التي يتم التحكم فيها.
