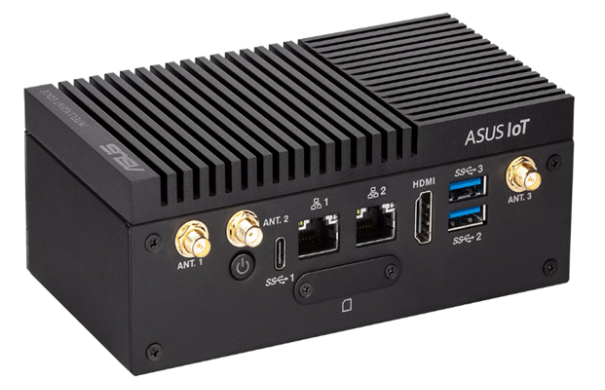

مقدمة حول PE100A (UTY-DSGXZ*)
يمكن استخدام ASUS PE100A (اسم موديل FGL UTY-DSGXZ*) على أنه AIRSTAGE Cloud Edge Supervisor.
الأمور التي يجب تجهيزها قبل استخدام هذا المنتج
يتطلب هذا المنتج استخدام أحد مهايئات الإرسال الاختيارية التالية. قم بشرائها مسبقًا.
| الاسم والأشكال | الكمية | العلامات |
|---|---|---|
|
مهايئ الإرسال (واجهة شبكة USB U10 - قناة TP/FT-10)
|
1 |
الموديل: 75010R (شركة Echelon) |
|
مهايئ الإرسال (واجهة شبكة U60-FT DIN)
|
الموديل: 75060R-40 (شركة Echelon) |
يتطلب هذا المنتج استخدام سلك الطاقة ومحول الطاقة التاليين. قم بشرائهما مسبقًا.
| الاسم والأشكال | الكمية | العلامات |
|---|---|---|
|
سلك الطاقة
|
1 | نوع الموصل: C13 (IEC-60320) |
|

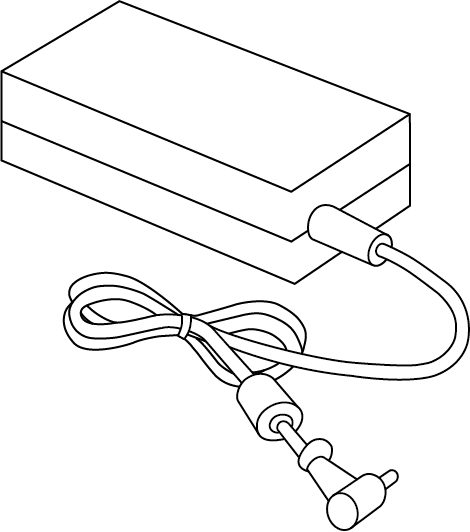

محول الطاقة
|
1 | ・فولطية الدخل 100 إلى 264 فولت تيار متردد ・فولطية الخرج 12 فولت تيار مباشر مع حمل 2 أمبير تيار مباشر ・درجة حرارة التشغيل من 0 إلى 40°م ・القطر الخارجي 5 مم / القطر الداخلي 2.5 مم، المركز + |
كيفية التوصيل بمصدر الطاقة
قم بالتوصيل بمصدر الطاقة كما هو موضح في الشكل أدناه.

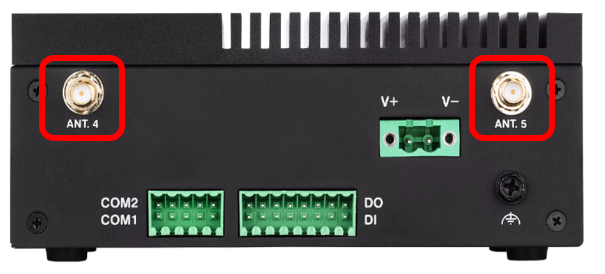

هوائي شبكة LAN اللاسلكية
لفتح الشاشة "Activation" من أجل توصيل هذا المنتج بالسحابة، يجب أن يكون جهاز الكمبيوتر الشخصي أو الجهاز الذكي الخاص بك موصولاً بهذا المنتج عبر شبكة LAN اللاسلكية.
للحصول على تفاصيل حول طرق التوصيل، راجع "التهيئة المبدئية".
لإجراء الوارد أعلاه، قم بتوصيل الهوائي في ANT.4 و ANT.5.

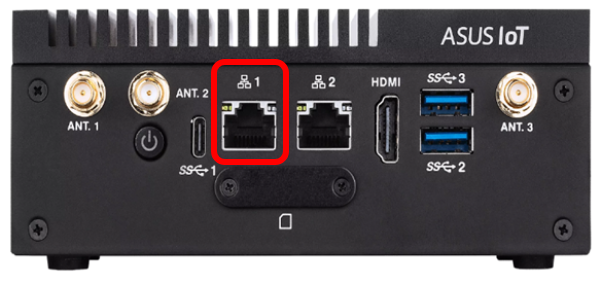

اتصال إنترنت
قم بتوصيل منفذ LAN 1 بالإنترنت باستخدام كابل إيثرنت. يمكن التحقق من الاتصال على الشاشة "Cloud Connection".
في حال كان الاتصال غير ممكن، تحقق من تفعيل الإعداد IPSEC pass-through في الموجه. راجع دليل الموجه للحصول على التفاصيل حول كيفية التحقق من IPSEC pass-through.
توصيل VRF
قم بتوصيل Echelon® U10 أو U60 بمنفذ USB 3.
يتم توصيل نظام Fujitsu General VRF في PE100A عبر الجهاز الوارد أعلاه.
قم بتوصيل U10/U60 أثناء إيقاف تشغيل PE100A.
عند توصيل U10/60 في PE100A بعد إدارة الطاقة على وضع التشغيل، مثل عندما تنسى توصيل U10/U60 أو عندما يتم فصله، تأكد من إدارة الطاقة على وضع إيقاف التشغيل مرة واحدة قبل التوصيل.
قواعد تمديد الأسلاك
عند تمديد الأسلاك بين الوحدة الخارجية والوحدة الداخلية وهذا المنتج، راجع أدلة تركيب الوحدة الداخلية والوحدة الخارجية.
قم بتمديد كابل الإرسال بأي من الأماكن التالية:
(1) كتلة التوصيل الطرفية داخل الوحدة الداخلية (الشكل 1)

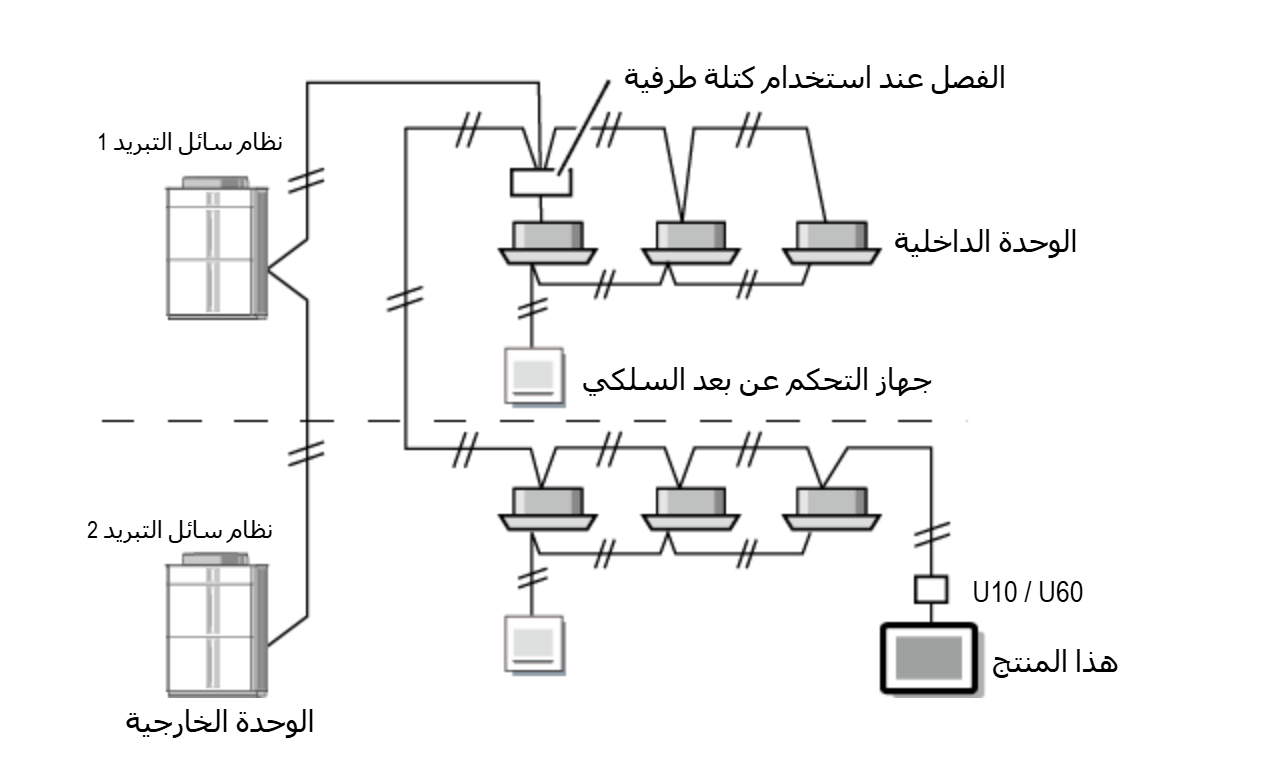

(2) كتلة التوصيل الطرفية لكابل الإرسال الفرعي (يتم شراؤها من الموقع) (الشكل 2)

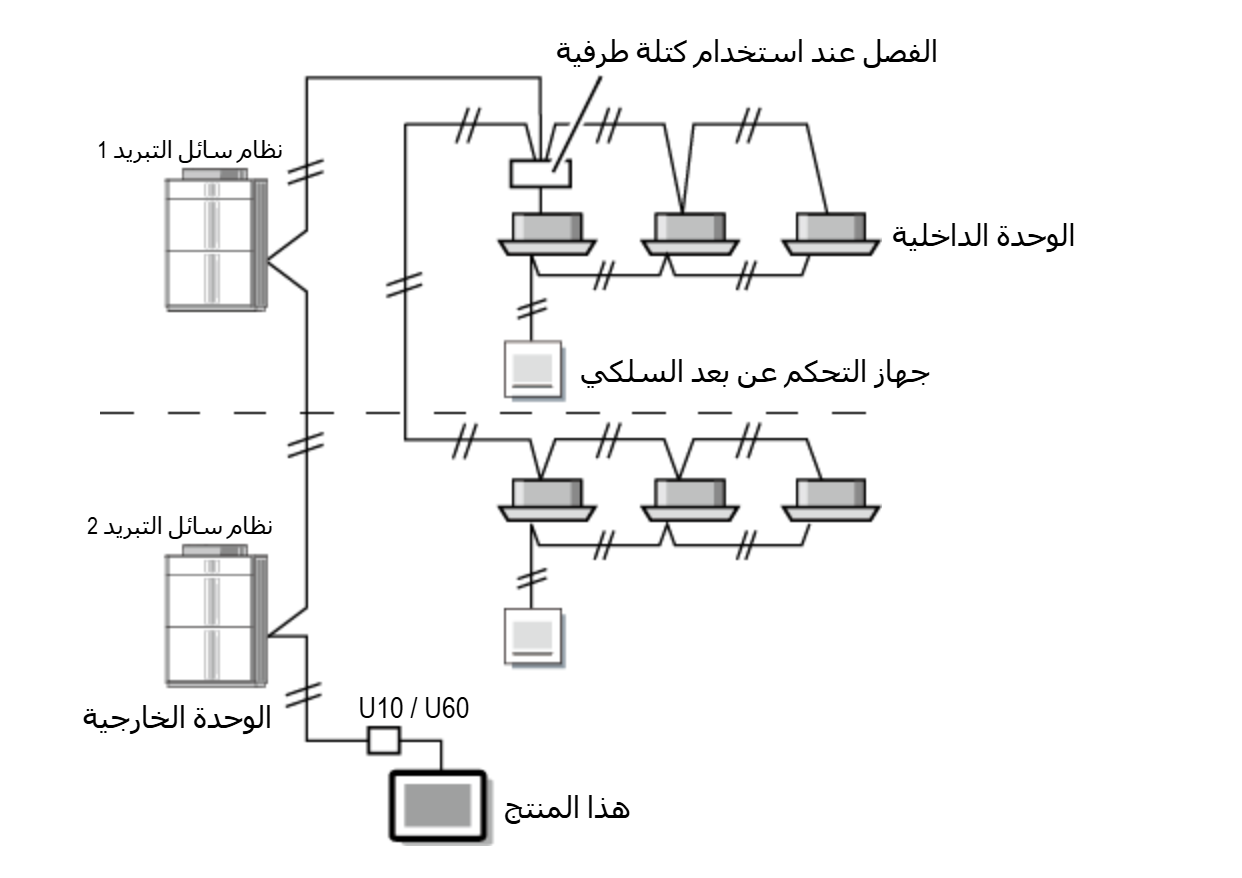

(3) كتلة التوصيل الطرفية داخل الوحدة الخارجية (الشكل 3)
الشكل 1
الشكل 2
الشكل 3

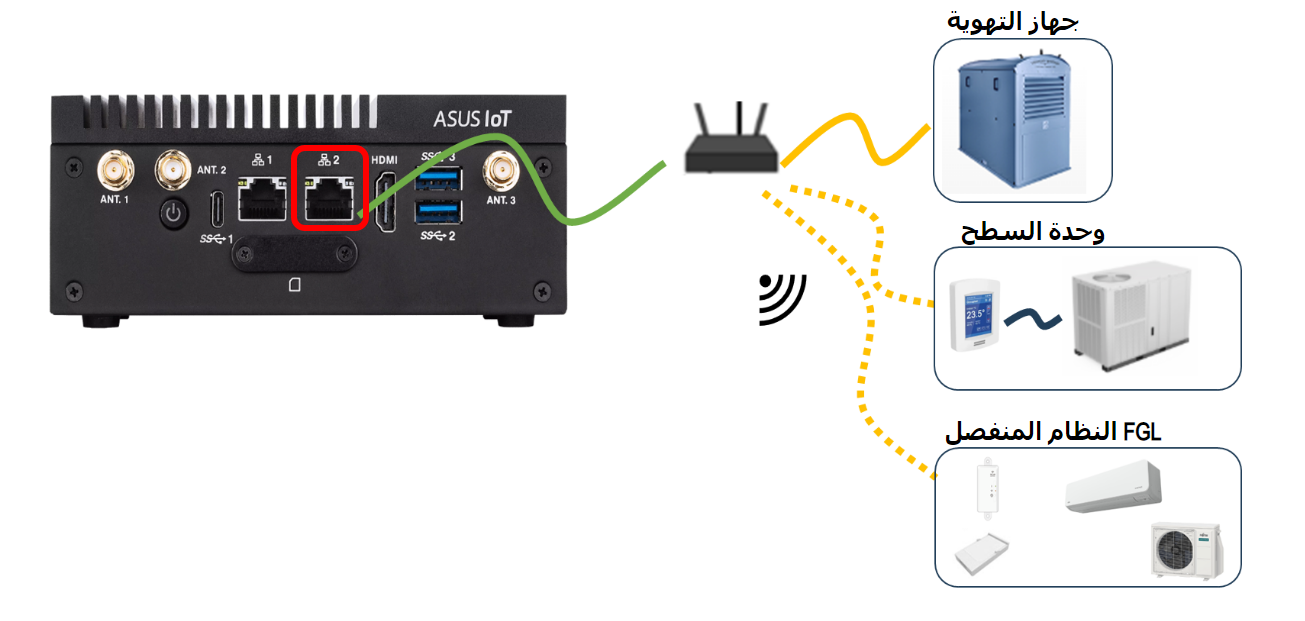

توصيل جهاز التهوية ووحدة السطح والنظام المنفصل FGL، إلخ.
قم بتوصيل منفذ LAN 2 بكابل إيثرنت.
للأجهزة التي سيتم توصيلها عبر شبكة LAN اللاسلكية، استخدم نقطة وصول شبكة LAN لاسلكية.

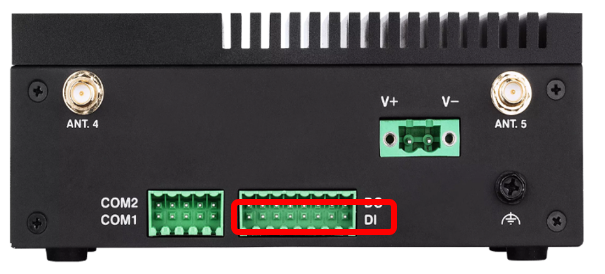

الإدخال الخارجي
تستخدم هذه الوظيفة المنافذ DI1 و DI2 في PE100A.
راجع "تغيير الإعداد الخاص في Edge Supervisor" لإعدادها.
الإدخال الخارجي
تستخدم هذه الوظيفة المنافذ DO1 و DO2 في PE100A.
يمكن استخدام الوظائف الواردة في الجدول أدناه. للحصول على الخصائص الكهربائية وطرق التوصيل، راجع دليل تركيب PE100A.
| المنفذ | الحالة |
|---|---|
DO1 |
24 فولط: توجد 1 وحدة داخلية مسجلة أو أكثر قيد التشغيل. |
| 0 فولط: تم إيقاف تشغيل جميع الوحدات الداخلية المسجلة. | |
DO2 |
24 فولط: يحدث خطأ في مكان ما في هذا المنتج أو الوحدات الداخلية والخارجية المسجلة. |
| 0 فولط: هذا المنتج وجميع الوحدات الداخلية والخارجية المسجلة تعمل بصورة طبيعية. |
