Configurazione iniziale

Configurare AIRSTAGE Edge Controller dopo aver completato l’installazione.

La panoramica della configurazione iniziale è la seguente.

Connettere AIRSTAGE Edge Controller all’alimentazione.
AIRSTAGE Edge Controller si avvia automaticamente.
Il logo “AIRSTAGE” appare per qualche istante, quindi viene visualizzata la schermata “Attivazione”.

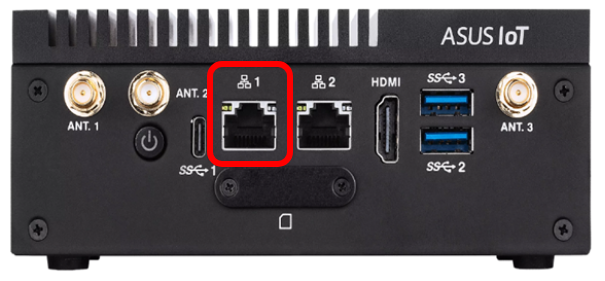

Collegare la porta LAN 1 a Internet con il cavo Ethernet.
Quando sono trascorsi alcuni minuti dall’accensione di PE100A, collegare il PC o il dispositivo smart a PE100A tramite LAN wireless.
Sono possibili due metodi di collegamento.
　a) Stabilire il collegamento tramite lettura del codice QR con una fotocamera o un altro dispositivo.
　b) Stabilire il collegamento tramite immissione diretta di SSID e password su un PC o un dispositivo smart.

Al completamento dell’operazione di collegamento, si apre automaticamente la schermata “Configurazione Cloud”.

Controllare e registrare il numero di serie # (a).
È necessario per il passaggio successivo.
Selezionare la modalità di utilizzo da (b).
“DHCP” è selezionato per impostazione predefinita.
Se si seleziona “IP Statico”, immettere l’IP Statico, l’indirizzo gateway e la maschera di rete per questo prodotto.
Toccare (d) per avviare un collegamento di prova.
Potrebbero essere necessari alcuni minuti.
Verrà visualizzato il risultato del collegamento di prova.

NOTA: Se il collegamento di prova non è riuscito, controllare quanto segue e toccare nuovamente (d).

La rete di destinazione consente il collegamento di AIRSTAGE Cloud Edge Supervisor. Se il collegamento non è possibile, assicurarsi anche che l’impostazione pass-through IPSEC di un router sia abilitata. Fare riferimento al manuale del router per i dettagli su come controllare l’impostazione pass-through IPSEC.
Quando si seleziona “IP Statico”, le informazioni immesse sono corrette.


Quando è selezionato “DHCP”	Quando è selezionato “IP Statico”

(c) Pulsante [ANNULLA]
Se si seleziona questo pulsante, le impostazioni modificate verranno annullate.
