Tale funzione consente all’amministratore della struttura o al personale addetto alla manutenzione di acquisire e registrare le informazioni su tutti i condizionatori d’aria collegati al sistema VRF.

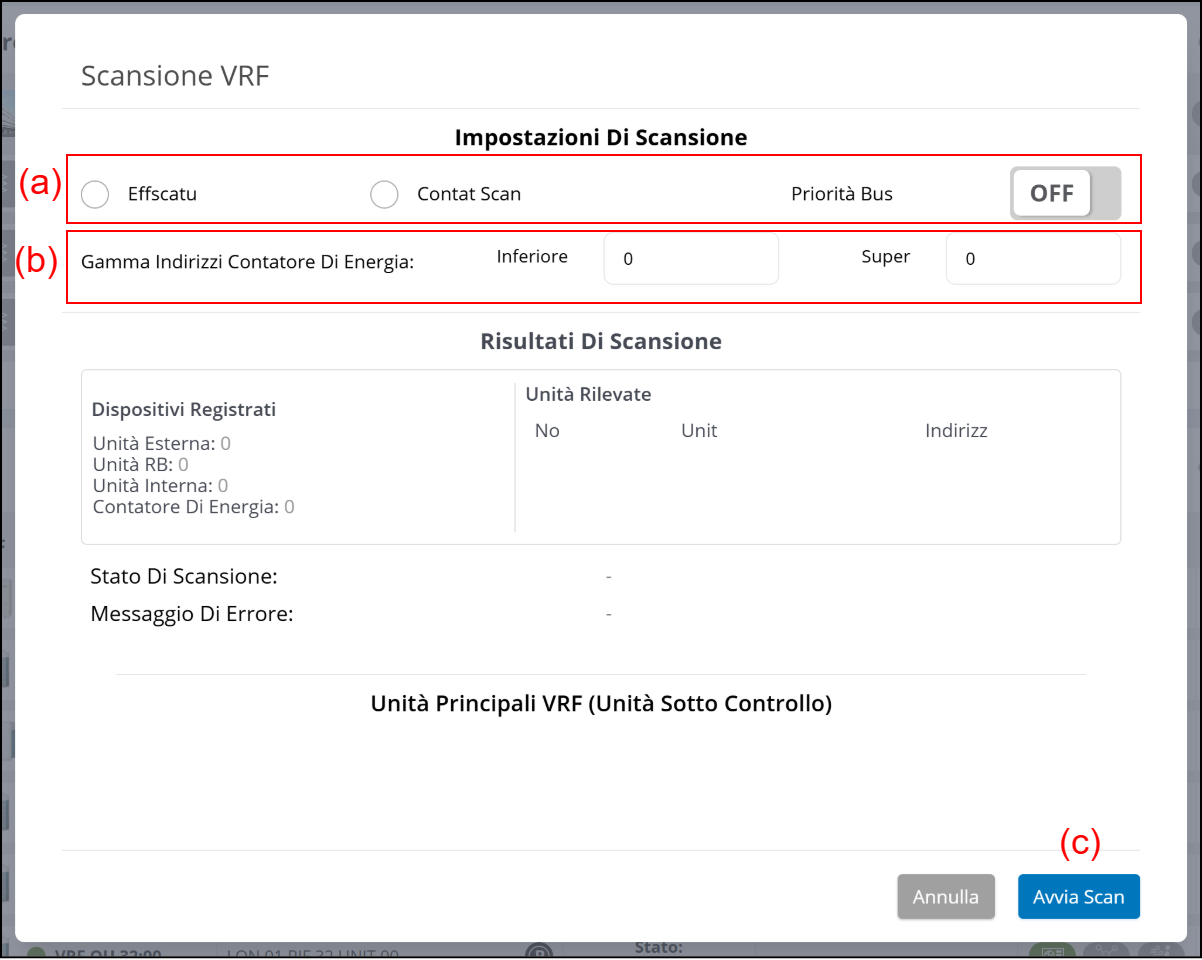

(a)  Impostazioni scansione

• Selezionare “Effscatu” o “Contat Scan”.

  • Quando è selezionato “Effscatu”, l’unità esterna, l’unità interna, il contatore elettrico e l’unità RB collegati alla rete VRF vengono tutti scansionati e registrati.
  • Quando è selezionato “Contat Scan”, viene eseguita soltanto la scansione e la registrazione del contatore elettrico.

• Impostare se abilitare “Priorità Bus”.

  • La selezione di “ON” è consigliata per una scansione sicura. Se non si arresta l’unità interna in funzione, selezionare “OFF”.

• Stato
  • In funzione: l’unità esterna (sistema refrigerante) viene rilevata mediante l’ultima scansione.
  • Non in rete: indica che non viene rilevato nulla mediante l’ultima scansione anche se tramite scansione sono stati rilevati degli elementi più volte in passato.

(b)   Intervallo indirizzo contatore elettrico  (Impostare solo per “Contat Scan”)

• Imposta l’intervallo del contatore elettrico da sottoporre a scansione, compreso tra 0 e 199.

(c)  Pulsante [Avvia Scan]

• Avvia la scansione. Poiché i dispositivi che si collegano alla rete VRF vengono valutati automaticamente, eseguire la scansione dopo che sono trascorsi almeno 5 minuti dal momento in cui le alimentazioni delle unità esterne e delle unità interne vengono accese.

  • Al termine della scansione, viene visualizzato “Esito positivo” in “Stato Di Scansione” e il numero e l’indirizzo dei dispositivi registrati tramite scansione vengono visualizzati in “Risultati scansione”.
  • Le unità esterne (sistema refrigerante) rilevate tramite scansione fino a quel momento vengono visualizzate in “Unità Principali VRF” nella parte inferiore della schermata.
  • Una volta premuto il pulsante “Avvia Scan”, la scansione continua anche se si chiude questa finestra. Per controllare l’avanzamento della scansione, aprire nuovamente questa finestra.
  • Durante la scansione, non è possibile controllare i dispositivi già scansionati.
  • Se si desidera modificare il nome dell’unità, fare riferimento a “Modificare l’impostazione dell’unità esterna”.
  • Durante la scansione, [Arr Scans] viene visualizzato sul pulsante (c). Per arrestare la scansione, selezionare nuovamente il pulsante (c).

Eliminazione del dispositivo

Le unità esterne e le unità interne registrate tramite scansione devono essere eliminate dalla UI Web.

I dispositivi possono essere eliminati solo per “Stato: non in rete”.

Unità esterna

Fare riferimento a “Modificare l’impostazione dell’unità esterna".  (alla descrizione del  pulsante [Elimina])

Unità interna

Fare riferimento a “Eseguire la modifica delle impostazioni o la rimozione per l’unità interna".  (alla descrizione del  pulsante [Elimina])
