Eseguire la modifica delle impostazioni in blocco per l’unità interna (Modifica VRF in blocco)

Le modifiche delle impostazioni in blocco per le unità interne di questo sistema refrigerante possono essere eseguite nella schermata Pannello VRF.

(a) Toccare il menu di collegamento per aprire la finestra modale di modifica in blocco per l’unità interna VRF. Nella finestra modale di modifica in blocco, selezionare l’unità interna che si desidera modificare, quindi selezionare la scheda della funzione che si desidera cambiare.

Seleziona unità

(a) Scheda Seleziona unità
Quando l’unità interna viene selezionata, viene visualizzato.

(b) Seleziona dei gruppi di controllo remoto

Seleziona l’unità interna oggetto delle impostazioni in blocco.

(c) Seleziona Tutto

Seleziona tutte le unità interne.

(d) Deseleziona tutto

Deseleziona tutte le unità interne.

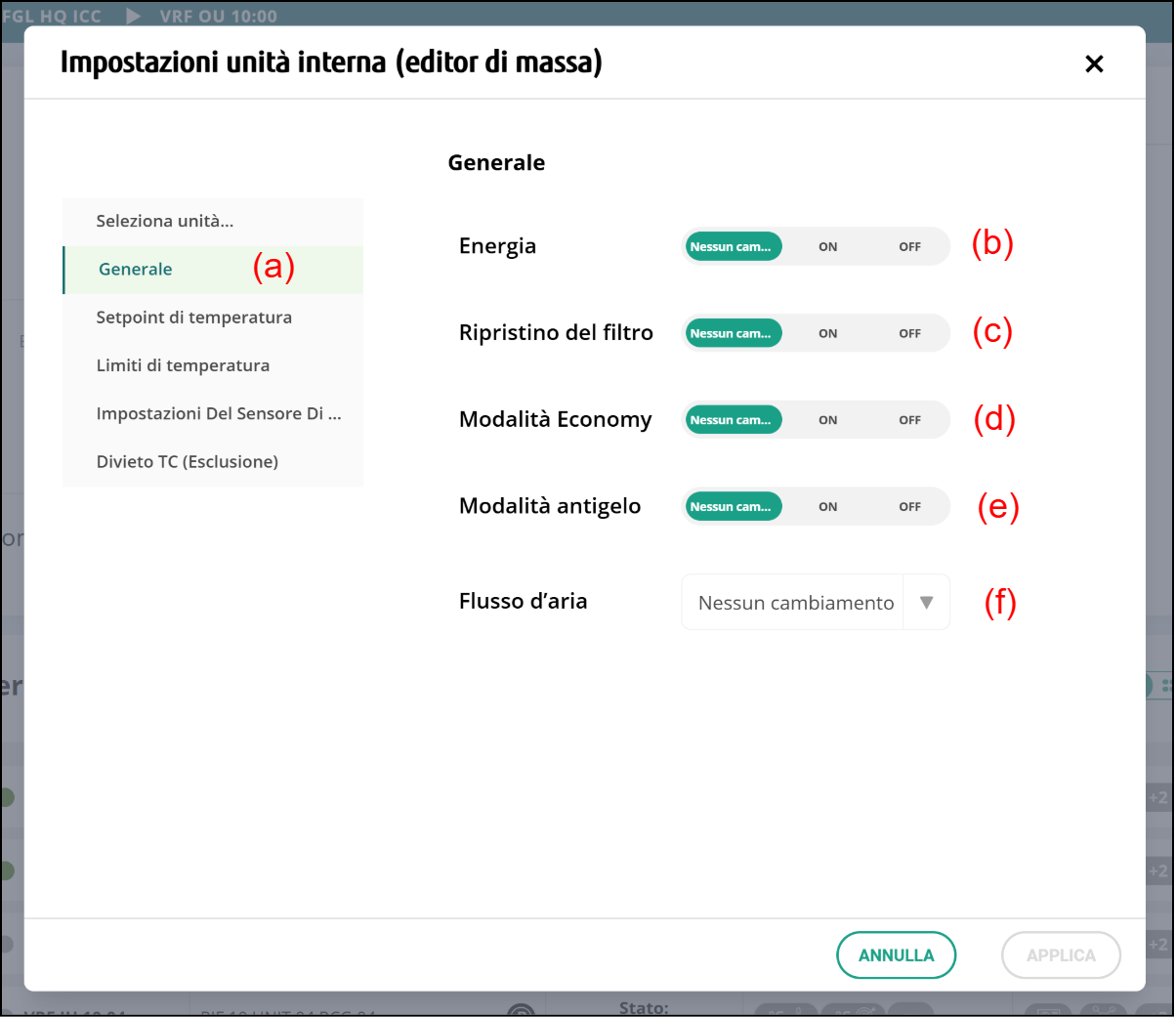

Generale

(a) Scheda Generale
Quando uno degli elementi da (b) a (f) viene modificato, viene visualizzato .

(b) Energia

Attiva/disattiva l’alimentazione.

(c) Ripristino del filtro

Attiva/disattiva il ripristino dei filtri. (Quando è attivato, il simbolo filtro viene ripristinato.)

(d) Modalità Economy

Attiva/disattiva la modalità Risparmio.

(e) Modalità antigelo

Attiva/disattiva la modalità Antigelo.

(f) Flusso d’aria

Imposta il flusso d’aria.

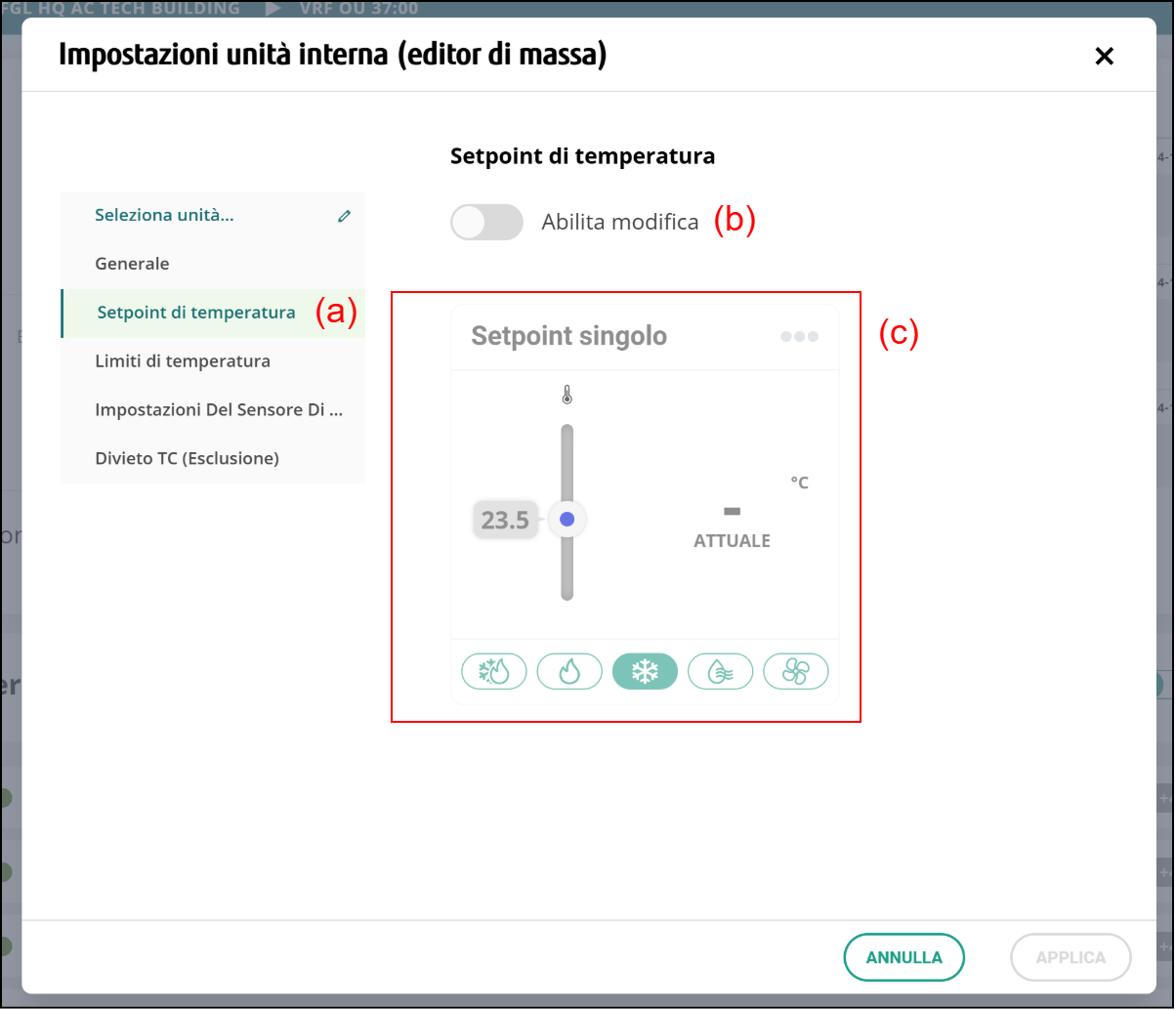

Setpoint di temperatura

(a) Scheda Setpoint di temperatura
Quando (b) passa ad Abilita, viene visualizzato .

(b) Abilita modifica

Modifica o meno il valore di riferimento.

(c) Valore di riferimento doppio/singolo e modalità

Imposta valore di riferimento e modalità. I valori di riferimento doppio/singolo cambiano a seconda delle informazioni sulla funzione dell’unità interna selezionata.

NOTA: Quando viene visualizzato il seguente messaggio, selezionare per prima cosa Gruppi telecomando dalla scheda Seleziona unità.

Limiti di temperatura

(a) Scheda Limiti di temperatura
Quando (b) passa ad Abilita, viene visualizzato .

(b) Abilita modifica

Modifica o meno i limiti di temperatura.

(c) Limiti di temperatura

Imposta i valori limite di ciascuna modalità di funzionamento. Gli elementi dei limiti di temperatura in modalità Automatica cambiano a seconda delle informazioni sulla funzione dell’unità interna selezionata.

Quando è selezionata l’unità interna del valore di riferimento doppio, vengono visualizzati i limiti valore di riferimento del raffreddamento automatico, del riscaldamento automatico e la banda morta.
Quando è selezionata l’unità interna del valore di riferimento singolo, vengono visualizzati solo i limiti valore di riferimento del valore di riferimento singolo con modalità Automatica.

NOTE:

I limiti valore di riferimento impostati vengono replicati nei dispositivi e limitano il valore di riferimento a seconda della modalità di funzionamento impostata nella “scheda Setpoint di temperatura”, al passaggio 3.
Quando altri dispositivi di controllo centrali VRF come il telecomando con touch panel (UTY-DTGYZ1) e il System controller (UTY-APGXZ1), ecc. sono presenti nel sistema VRF, le funzioni potrebbero entrare in conflitto. In tali casi, non limitare l’intervallo di temperatura tramite altri dispositivi.

NOTA: Quando viene visualizzato il seguente messaggio, selezionare per prima cosa Gruppi telecomando dalla scheda Seleziona unità.

Impostazioni Del Sensore Di Presenza

(a) Scheda Impostazioni Del Sensore Di Presenza
Quando (b) passa ad Abilita, viene visualizzato .

(b) Abilita modifica

Modifica o meno le impostazioni del sensore di presenza.

(c) Impostazioni Del Sensore Di Presenza

È possibile impostare Risparmio Auto, On/Off Automatico (supportato in futuro), Off Automatico e ogni funzionamento.

NOTA: Le funzioni “On/Off Automatico” e “Off Automatico” non possono essere utilizzate contemporaneamente. Una delle due deve essere disabilitata.

La relazione tra il tempo di rilevamento assenza per “Risparmio Auto” e l’impostazione del tempo di rilevamento assenza per “On/Off Automatico” e “Off Automatico” viene mostrata di seguito.

Tempo di rilevamento assenza per “Risparmio Auto” < Tempo di rilevamento assenza per “On/Off Automatico”
Tempo di rilevamento assenza per “Risparmio Auto” < Tempo di rilevamento assenza per “Off Automatico”

NOTA: Non è possibile impostare gli elementi che non hanno la funzione delle impostazioni del sensore di presenza.

Divieto TC (Esclusione)

(a) Scheda Divieto TC (Esclusione)
Quando (b) passa ad Abilita, viene visualizzato .

(b) Abilita modifica

Modifica o meno il funzionamento non consentito di TC.

(c) Divieto TC (Esclusione)

Imposta se ciascuna delle funzioni quali Tutte Le Operazioni, Timer, Punto Di Impostazione, Modalità Di Funzionamento, Avv/Arr Operazione, Avvia Operazione o Oper Ripristino Filtri sono consentite o meno.

NOTA: Le funzioni “Avv/Arr Operazione” e “Avvia Operazione” non possono essere utilizzate contemporaneamente. Una delle due deve essere disabilitata.

Applica

(a) Pulsante APPLICA
Esegue l’invio in blocco delle modifiche delle impostazioni alle unità interne.

NOTA: I valori impostati potrebbero non essere riflessi correttamente a seconda delle condizioni di funzionamento correnti delle unità interne. Quindi, si consiglia di controllare che ciascuna unità interna sia impostata correttamente 2 minuti dopo l’invio in blocco.
