Schermata di impostazione dei dettagli del Pannello unità tetto

Avvio

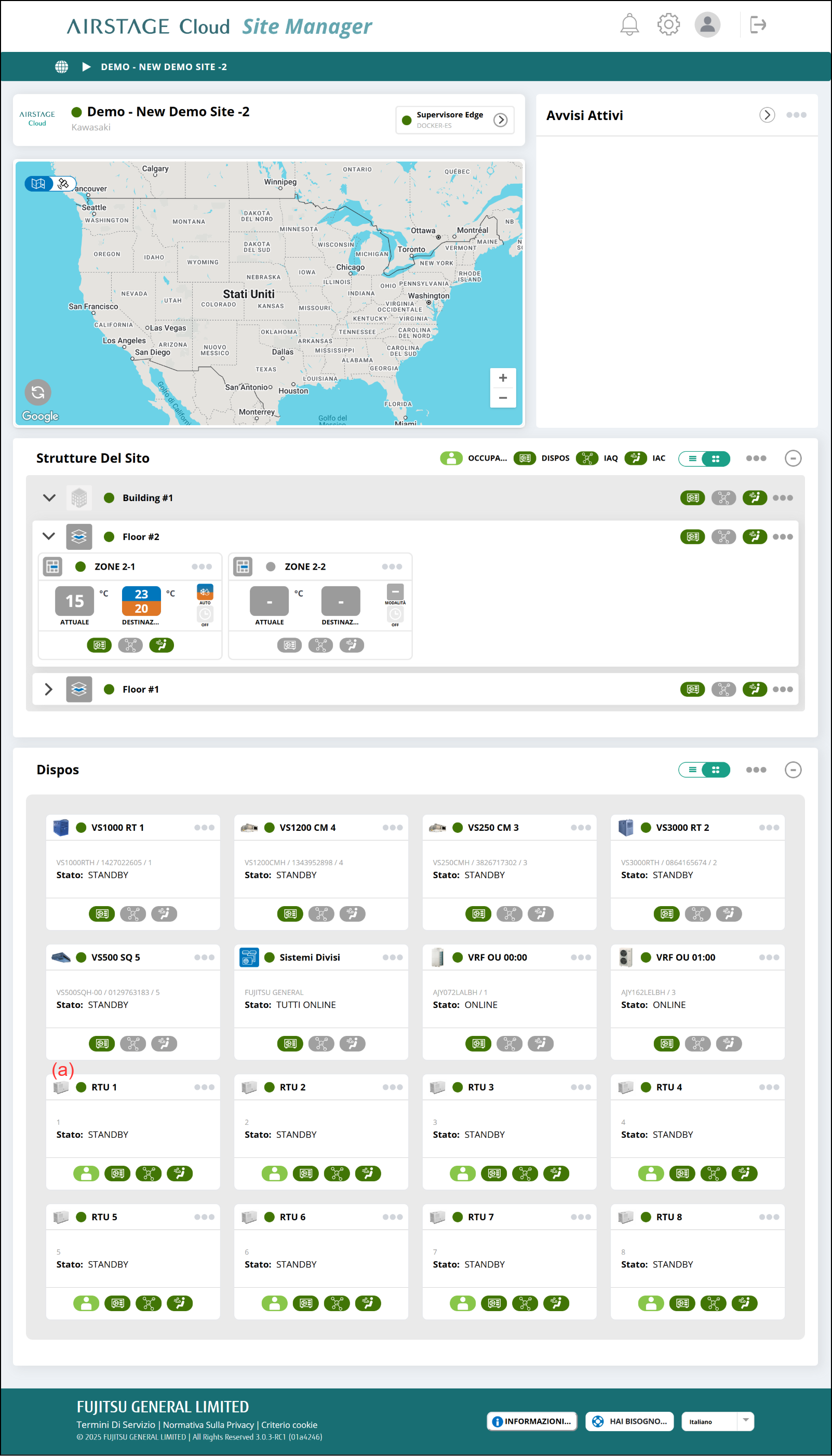

1. Selezionare il collegamento immagine (a) nella schermata “Pannello sito”.

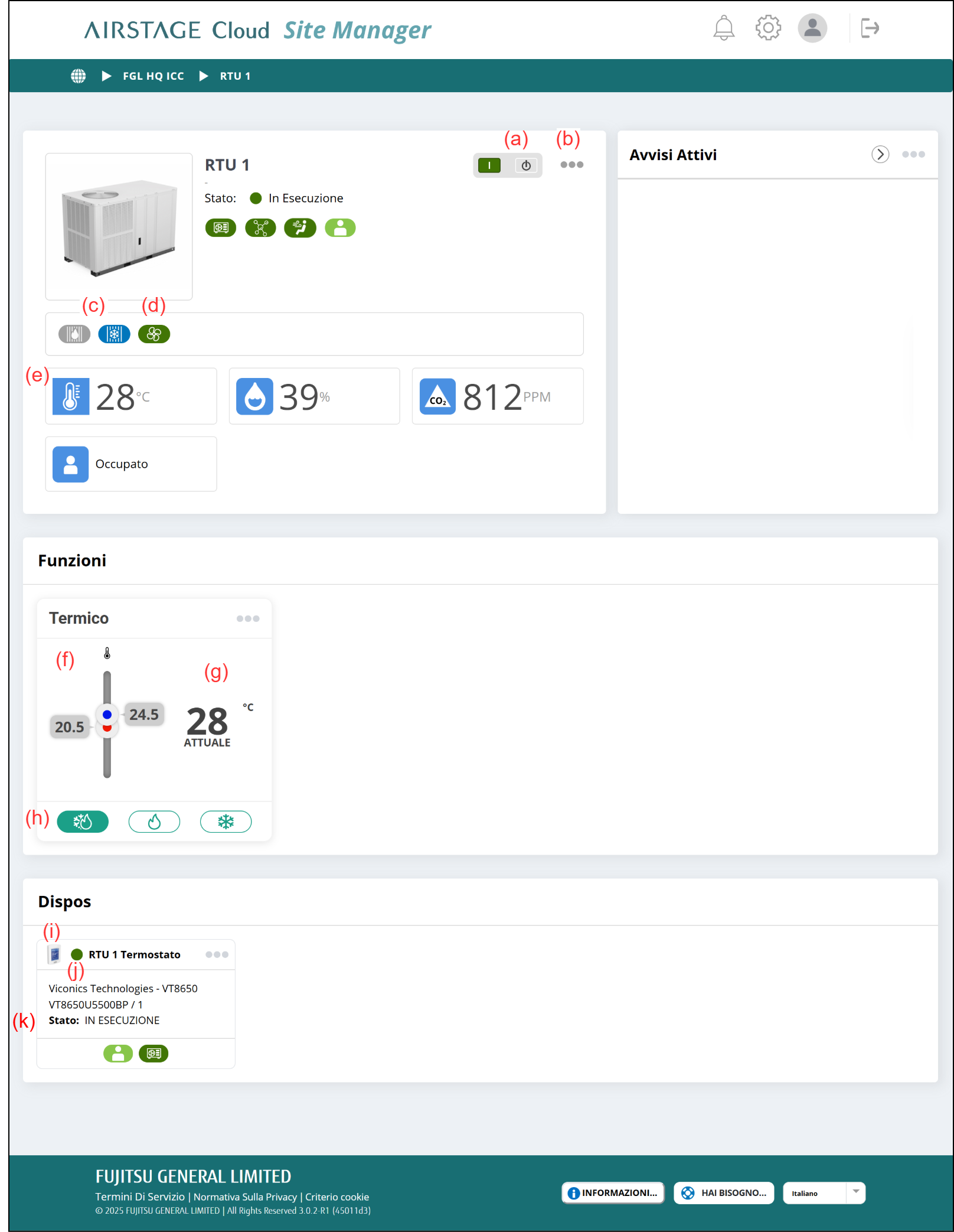

Schermata Pannello unità tetto

È possibile impostare l’unità tetto.

(a) Pulsante [Arresta/Avvia]
   Arresto/avvio funzionamento

(b) Menu collegamento

• [Configura]
  Consente di visualizzare la finestra “Configurazione unità tetto”.

(c) Stato bobine
 Visualizza lo stato corrente delle bobine (modalità di funzionamento).

• Freddo: verrà visualizzata la targhetta blu per il freddo e la targhetta grigia per il calore.
• Calore: verrà visualizzata la targhetta grigia per il freddo e la targhetta arancione per il calore.
• Disattivato: verrà visualizzata la targhetta grigia per il freddo e la targhetta grigia per il caldo.

(d) Indicatore ventola
   Visualizza lo stato corrente della ventola.

• Verde: ventola in funzione
• Grigio: ventola in standby

(e) Condizioni RTU
 Visualizza i valori ottenuti tramite il termostato intelligente.

(f)  Impostazione temperatura
   Imposta la temperatura di impostazione.  Quando la modalità di funzionamento è Automatica, impostare la temperatura di raffreddamento e la temperatura di riscaldamento.

(g) Temperatura ambiente
   Visualizza la temperatura ambiente.

(h) Modalità funzionamento
 Imposta la modalità di funzionamento.

(i)  Collegamento immagine
 Visualizza la schermata “Pannello termostato intelligente”.

(j) Condizione termostato intelligente

(k) Stato termostato intelligente

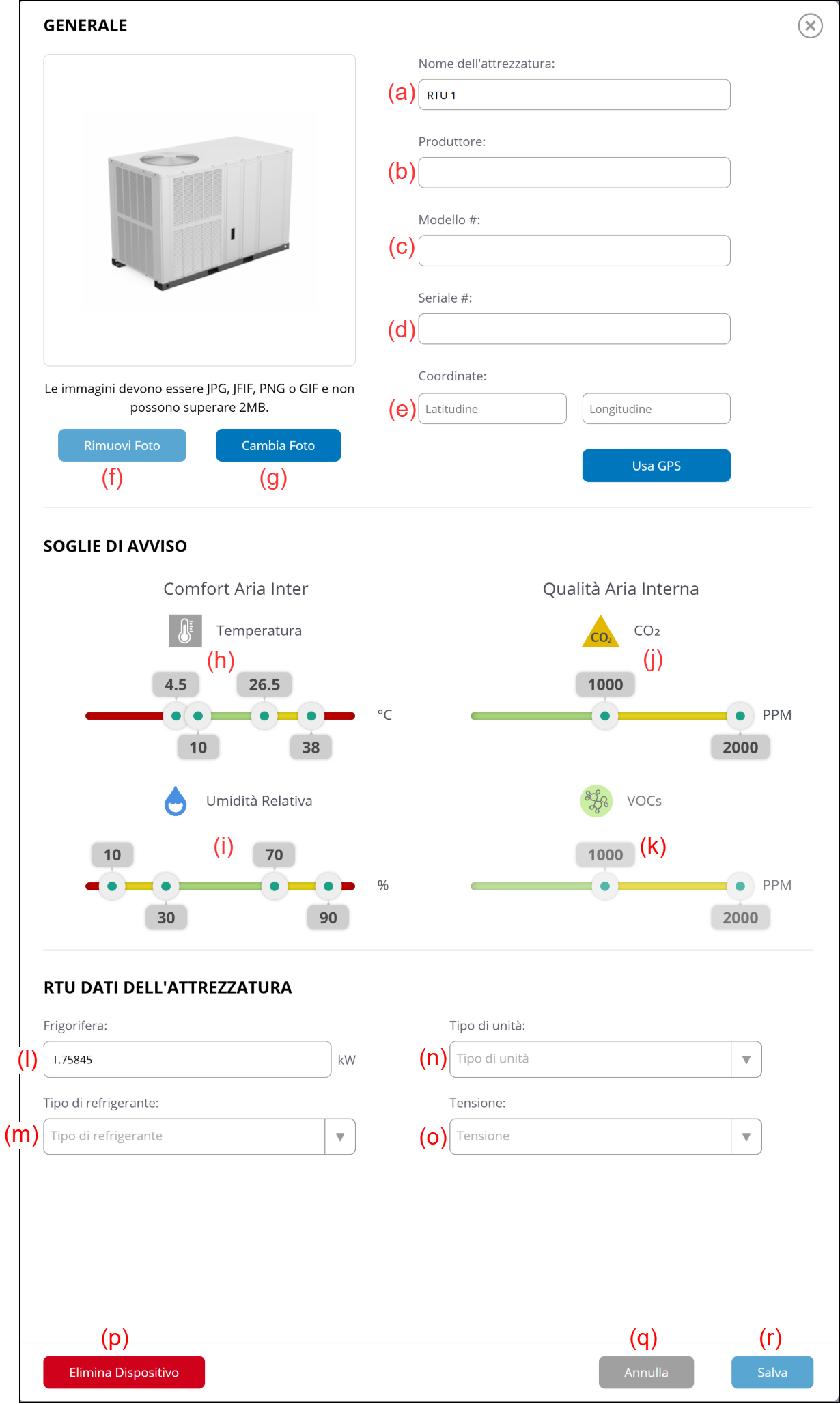

Finestra Configurazione unità tetto

(a) Inserire il nome dell’apparecchiatura.

(b) Inserire il nome del produttore dell’apparecchiatura.

(c) Inserire il nome del modello dell’apparecchiatura.

(d) Inserire il numero di serie dell’apparecchiatura.

(e) Impostare le coordinate della RTU con uno dei seguenti metodi.

• Immettere latitudine e longitudine.
• Selezionare il pulsante [Usa GPS] per acquisire le informazioni sulla posizione attuale.
  Dopo aver impostato le coordinate, la posizione della RTU viene mostrata sulla mappa della schermata “Pannello sito”.

(f) Pulsante [Rimuovi Foto]
 Consente di rimuovere la foto dell’unità tetto.

(g) Pulsante [Cambia Foto]
 Consente di impostare la foto dell’unità tetto.

(h) Soglia di avviso temperatura
Spostare i cursori per impostare la soglia di ciascun valore.
A ciascun colore corrisponde il seguente livello di gravità;

• Verde: nessuno o basso
• Giallo: medio
• Rosso: critico

Un avviso viene visualizzato nell’area “Avvisi Attivi” quando le condizioni dell’unità tetto raggiungono un livello di gravità medio o critico.
Il valore viene confrontato con il valore di “Condizioni unità tetto” nella schermata “Pannello unità tetto”.

(i) Soglia di avviso umidità relativa
 Uguale a (h).

(j) Soglia di avviso CO2
 Uguale a (h).

(k) Soglia di avviso VOC
 Uguale a (h).

(l) Inserire la capacità di raffreddamento dell’apparecchiatura.

(m) Selezionare il tipo di apparecchiatura refrigerante.

(n) Selezionare il tipo di unità apparecchiatura.

(o) Selezionare le informazioni sulla tensione dell’apparecchiatura.

(p) Pulsante [Elimina Dispositivo]
 Consente di eliminare questa unità tetto

(q) Pulsante [Annulla]
 Consente di annullare l’impostazione.

(r) Pulsante [Salva]
 Consente di salvare l’impostazione.
