Diagrammi dettagli

La schermata Diagrammi dettagli può essere visualizzata toccando la scheda [DIAGRAMS] nell’area di controllo.

Questa schermata visualizza lo schema, i valori dei sensori e lo stato del funzionamento dei componenti elettrici del sistema selezionato. In questa schermata, vengono eseguiti i controlli del funzionamento e la ricerca della causa nel caso si verifichi un errore.
È possibile consultare la schermata Schema o Grafico di tutte le unità collegate per il sistema refrigerante scorrendo la stessa.

(a) Area di controllo

(b) Area schema unità esterna

(c) Area grafici unità esterna

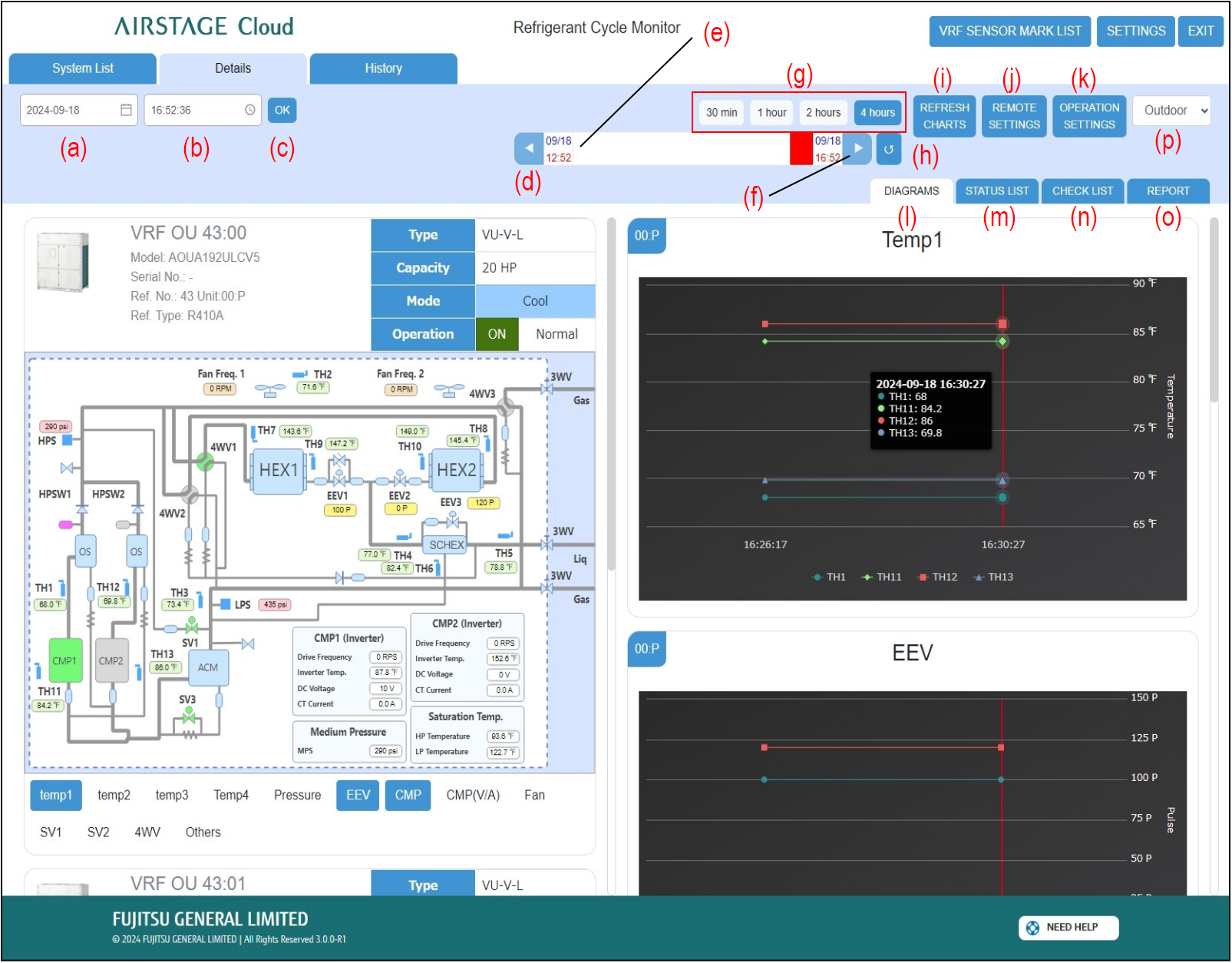

Area di controllo

(a) Campo impostazione data

Consente di impostare la data dei dati che si desidera visualizzare nella schermata Schema.

(b) Campo impostazione ora

Consente di impostare l’ora dei dati che si desidera visualizzare nella schermata Schema.

(c) Pulsante [OK]

Consente di confermare la data e l’ora impostate in (a) e (b) e aggiorna la schermata.

(d) Pulsante []

Consente di impostare l’ora visualizzata sull’indicatore prima dell’ora attualmente visualizzata.

(e) Indicatore 4 ore

Consente di visualizzare o impostare l’ora nella schermata grafico o schema. L’intervallo di tempo visualizzabile sull’indicatore viene impostato mediante il pulsante (g).

La data e l’ora vengono impostate spostando il cursore mediante la funzione di trascinamento e rilascio del mouse.

(f) Pulsante []

Consente di anticipare l’ora visualizzata sull’indicatore prima dell’ora attualmente visualizzata.

(g) Pulsante [Selezione ora indicatore]

Consente di specificare la scala dell’asse X (30 min / 1 hour / 2 hours / 4 hours) del grafico.

(h) Pulsante [] (Aggiornamento automatico)

Consente di aggiornare la schermata ai dati più recenti.

[] (Blu): aggiorna automaticamente la schermata ai dati più recenti.

[] (Grigio): non aggiorna automaticamente la schermata.

(i) Pulsante [REFRESH CHARTS]

Consente di visualizzare il grafico dell’area grafici nello stato più recente.

(j) Pulsante [REMOTE SETTINGS]

Consente di visualizzare le “Remote Settings” modali. Per i dettagli, fare riferimento a “Impostazione delle funzioni remote”.

(k) Pulsante [OPERATION SETTINGS]　

Consente di far funzionare le unità interne per il gruppo TC. Toccare il pulsante [Send] dopo il funzionamento.

(l) Scheda [DIAGRAMS]

Consente di visualizzare la schermata Diagrammi dettagli.

(m) Scheda [STATUS LIST]

Consente di visualizzare la schermata Elenco stato dettagli.

(n) Scheda [CHECK LIST]

Consente di visualizzare la schermata Elenco di controllo dettagli.

(o) Scheda [REPORT]

Consente di visualizzare la schermata Rapporto dettagli.

(p) Campo di selezione unità

È possibile selezionare l’unità esterna o l’unità interna.

NOTA: Viene visualizzata l’ora impostata da Site Manager.

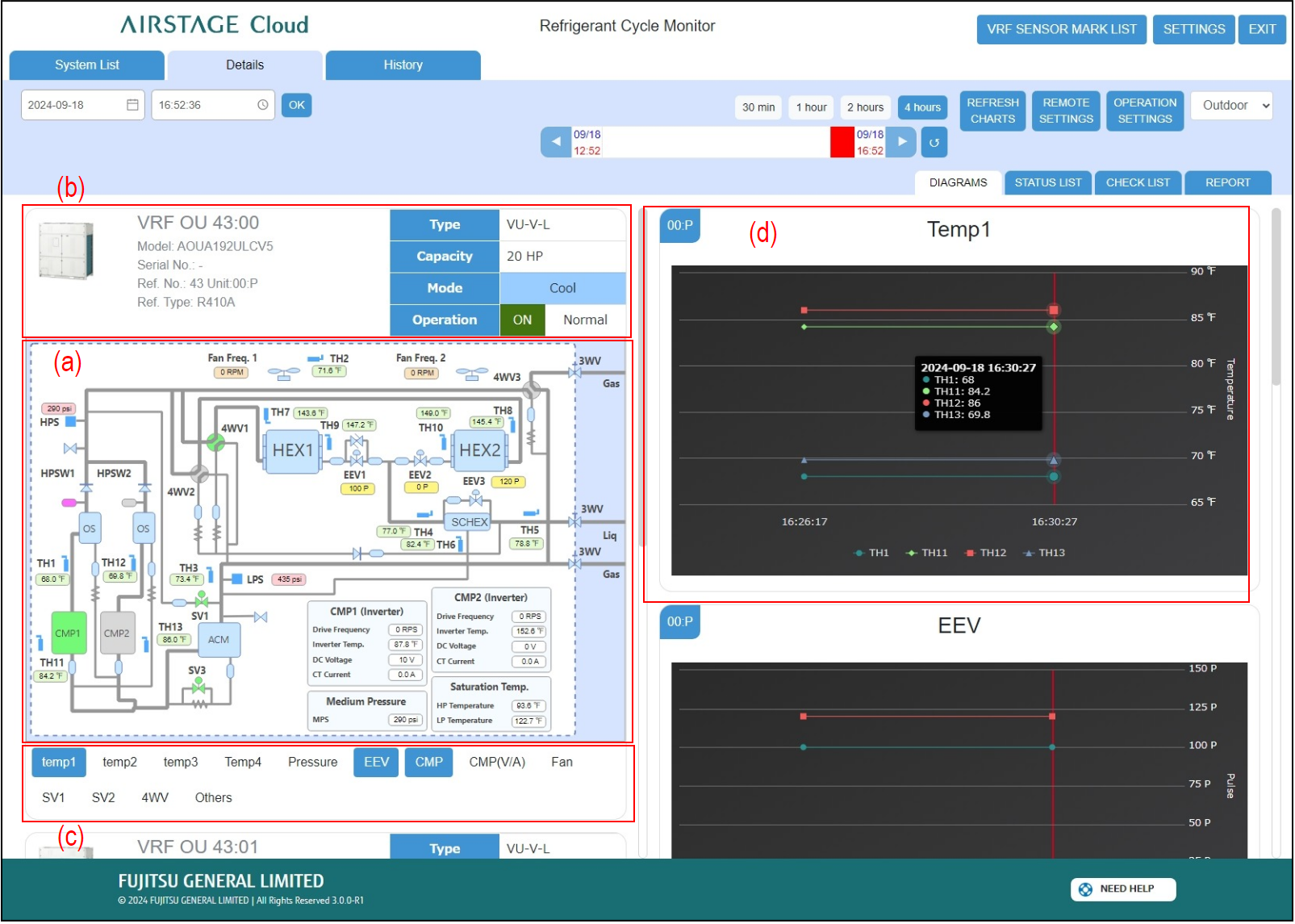

Area schemi e grafici dell’unità esterna

Consente di visualizzare lo schema di tutte le unità esterne collegate al sistema refrigerante. Per il significato di ciascun simbolo, fare riferimento a “Manuale tecnico e di progettazione”. Per il significato di ciascuna voce nello schema, fare riferimento a “Elemento di visualizzazione schema/grafico” più recente.

(a) Schema

Schema	Visualizza lo schema per l’unità esterna.
Compressore []	Visualizza lo stato del compressore. Acceso: verde/Spento: grigio
Valvola a 4 vie/elettrovalvola [] []	Visualizza lo stato della valvola a 4 vie/elettrovalvola. Attivato: verde/Disattivato: grigio

(b) Elementi di visualizzazione

Name	Visualizza il nome dell’unità. (*1)
Model	Visualizza il nome del modello.
Serial No.	Visualizza il numero di serie.
Ref. No.	Visualizza l’indirizzo del sistema refrigerante.
Unit	Visualizza il numero dell’unità.
Icona funzionamento speciale	Visualizza lo stato di funzionamento speciale utilizzando un’icona. Fare riferimento a “Elenco delle icone per il funzionamento speciale".
Type	Visualizza il tipo di unità.
Capacity	Visualizza la capacità per l’unità esterna. (*2) La visualizzazione delle unità è [HP] o [t(ton)], [kW].
Mode	Visualizza la modalità di funzionamento.
Operation	Visualizza lo stato di funzionamento (ON/OFF) e lo stato dell’unità (Normal/Error).

NOTE:

*1 Solo in caso di preimpostazione. (Fare riferimento a “Configura”.)

*2 Il formato di visualizzazione dipende dalla schermata “Settings”. Quando si tocca il pulsante [SETTINGS], è possibile cambiare l’unità nella schermata “Settings”.

(c) Pulsante Grafico

Viene visualizzato il grafico corrispondente al pulsante selezionato.

Temp.1	Visualizza i 4 grafici della temperatura nell’area grafici. Per i tipi di temperatura visualizzati in ciascun grafico, fare riferimento a “Elemento di visualizzazione schema/grafico”.
Temp.2
Temp.3
Temp.4
Pressure	Visualizza un grafico della pressione nell’area grafici.
EEV	Visualizza un grafico degli impulsi di apertura delle valvole di espansione elettrica nell’area grafici.
CMP	Visualizza lo stato di funzionamento del compressore nell’area grafici. Per un compressore a inverter, viene visualizzata anche la frequenza di funzionamento.
CMP(V/A)	Visualizza il valore di tensione dell’inverter e il valore di corrente del compressore.
FAN	Visualizza lo stato di funzionamento della ventola nell’area grafici.
SV1	Visualizza lo stato di funzionamento dell’elettrovalvola nell’area grafici.
SV2	Visualizza lo stato di funzionamento dell’elettrovalvola nell’area grafici.
4WV	Visualizza lo stato di funzionamento della valvola a 4 vie nell’area grafici.
Others	Visualizza lo stato di funzionamento speciale nell’area grafici.

(d) Area grafici

Viene visualizzato il grafico dell’unità esterna. Le cifre del grafico vengono visualizzate al passaggio del mouse sullo stesso.

Area schemi e grafici dell’unità interna

Consente di visualizzare lo schema e il grafico di tutte le unità interne collegate al sistema refrigerante. Per il significato di ciascuna voce nello schema, fare riferimento a “Elemento di visualizzazione schema/grafico” più recente.

(a) Schema

Temp.	Visualizza la temperatura impostata. (*2) La visualizzazione delle unità è [°C] o [°F]. Automatica con valore di riferimento doppio: impostare separatamente la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento. In modalità Automatica con valore di riferimento doppio, quando la temperatura ambiente supera la temperatura impostata per il raffreddamento, viene eseguita l’operazione di raffreddamento e quando la temperatura ambiente scende al di sotto della temperatura impostata per il riscaldamento, viene eseguita l’operazione di riscaldamento. (È possibile utilizzare la modalità solo quando l’impostazione dell’unità interna compatibile con tale funzione è valida.)
Schematic	Visualizza lo schema per l’unità interna. Lo stato dell’unità RB verrà visualizzato solo accanto al sistema refrigerante quando il tipo di sistema è di recupero di calore.
VL	Visualizza la posizione verso l’alto/il basso del deflettore del flusso d’aria.
HL	Visualizza la posizione a sinistra/destra del deflettore del flusso d’aria.

(b) Elementi di visualizzazione

Name	Visualizza il nome dell’unità. (*1)
Model	Visualizza il nome del modello.
Serial No.	Visualizza il numero di serie.
Ref. No.	Visualizza l’indirizzo del sistema refrigerante.
Unit	Visualizza il numero dell’unità.
Icona funzionamento speciale	Visualizza lo stato di funzionamento speciale utilizzando un’icona. Fare riferimento a “Elenco delle icone per il funzionamento speciale".
Type	Visualizza il tipo di unità.
Capacity	Visualizza la capacità per l’unità interna. (*2) La visualizzazione dell’unità è [BTU/h] o [kW].
Mode	Visualizza la modalità di funzionamento. Icona [], se viene visualizzata, indica una mancata corrispondenza della modalità dovuta a un’operazione irregolare.
Operation	Visualizza lo stato di funzionamento (ON/OFF) e lo stato dell’unità (Normal/Error).

NOTE:

*1 Solo in caso di preimpostazione. (Fare riferimento a “Configura”)

*2 Il formato di visualizzazione dipende dalla schermata “Settings”. Quando si tocca il pulsante [SETTINGS], è possibile cambiare l’unità nella schermata “Settings”.

(c) Grafico

La schermata Grafico di tutte le unità interne può essere consultata scorrendo la stessa. Lo schema e il grafico vengono fatti scorrere contemporaneamente.

Vengono visualizzati 2 tipi di grafici per un’unità interna. La schermata Grafico non può essere aggiunta o eliminata.

Le cifre del grafico vengono visualizzate al passaggio del mouse sullo stesso.

Elemento di visualizzazione schema/grafico

Mostra i nomi degli elementi e i contenuti visualizzati nelle schermate Schema e Grafico. Gli elementi nel campo del pulsante grafico possono essere visualizzati graficamente mediante il pulsante grafico corrispondente al nome pertinente.

Per informazioni sui sensori, toccare il pulsante [VRF SENSOR MARK LIST].

Unità esterna

	J-II, J-IIS, J-III, J-IIIL	VR-II, V-III
Temp.1	TH1, TH2, TH10, TH11	TH1, TH11, TH12, TH13
Temp.2	TH3, TH5, TH6, TH7	TH7, TH8, TH9, TH10, TH14, TH15
Temp.3	TH4, TH8, TH9	TH2, TH3, TH4, TH5, TH6
Temp.4	HP, LP INV_TEMP
Pressure	HPS, LPS, HPSW1, HPSW2, MPS (solo V-III)
EEV	EEV1, EEV2, EEV3
CMP	CMP1, CMP2, INV1_FREQ
CMP (V/A)	INV1_VOLT, INV_CURRENT, CNST_CURRENT
FAN	FAN1_FREQ, FAN2_FREQ
SV1	SV1, SV2, SV3, SV4, SV5, SV6
SV2	SV7, SV8, SV9
4WV	4WV1, 4WV2, 4WV3
Others	Funzionamento con recupero olio, funzionamento sbrinamento, bassa rumorosità, funzionamento con risparmio capacità, funzionamento con disinserimento termostato forzato, rilevamento perdite di refrigerante, modalità manutenzione, arresto di emergenza

Unità interna

	J-II, J-IIS, J-III, J-IIIL, VR-II, V-III
Graph1	STANZA, TH21, TH22, TH24, TH25
Graph2	EEV, SV1, SV2, SV3, SV4-6, SV21
