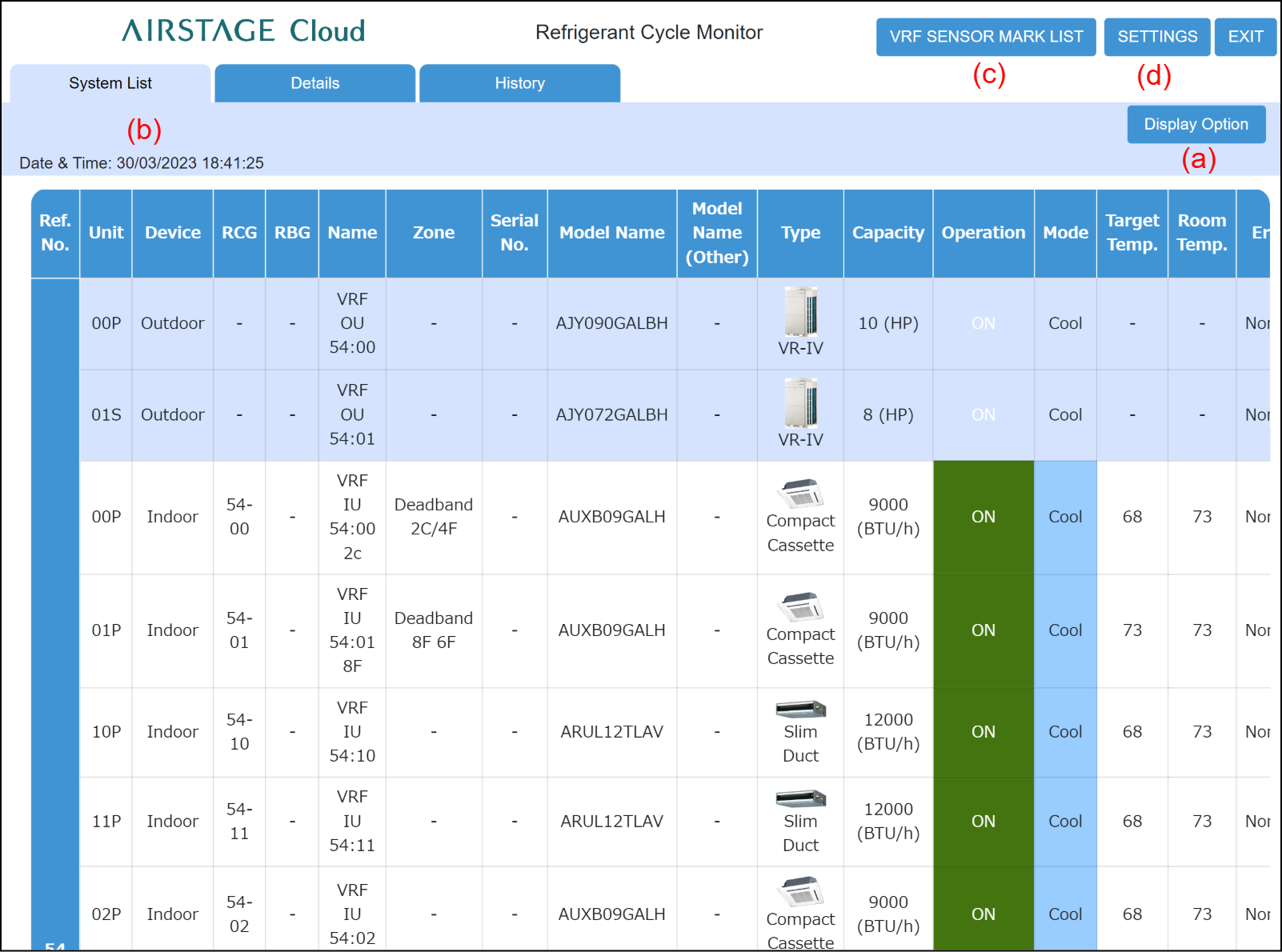

Elenco sistemi

Questa schermata acquisisce lo stato di funzionamento complessivo da un elenco dello stato di ciascuna unità. Quando viene rilevata un’unità in errore in questa schermata, passare alla schermata “Error History”, quindi controllare lo stato dettagliato.

Area di controllo

(a) Pulsante [Display Option]

Consente di selezionare se mostrare/nascondere la voce visualizzata nell’area elenco.

(b) Data e ora

Viene visualizzata l’impostazione di data e ora in “Diagramma dettagli”.

(c) Pulsante [VRF SENSOR MARK LIST]

Mostra i nomi degli elementi e i contenuti visualizzati nelle schermate Schema e Grafico.

(d) Pulsante [SETTINGS]

Consente di visualizzare la schermata Impostazioni. L’unità di misura della temperatura, della pressione o della capacità può essere modificata.

Area di visualizzazione elenco

Ref. No.	Visualizza l’indirizzo del sistema refrigerante
Unit	Visualizza il numero dell’unità e il funzionamento principale/secondario per l’unità esterna e l’unità interna.
Device	Visualizza l’unità interna e l’unità esterna.
RCG	Visualizza il gruppo telecomando.
RBG	Visualizza il numero del gruppo unità RB.
Name	Visualizza il nome dell’unità.
Zone	Visualizza l’impostazione del nome zona per ciascuna unità interna.
Serial No.	Visualizza l’impostazione del numero di serie per ciascuna unità esterna e unità interna.
Model Name	Visualizza il nome del modello dell’unità.
Model Name (Other)	Visualizza il nome del modello dell’unità collegata.
Type	Visualizza il tipo di unità.
Capacity	Visualizza la capacità dell’unità interna e dell’unità esterna. (*1) Unità interna: la visualizzazione delle unità è [BTU/h] o [kW]. Unità esterna: la visualizzazione delle unità è [HP] o [t(ton)], [kW].
Operation	Visualizza lo stato di funzionamento.
Mode	Visualizza la modalità di funzionamento. Icona [], se viene visualizzata, indica una mancata corrispondenza della modalità dovuta a un’operazione irregolare.
Target Temp.	Visualizza la temperatura impostata. (*1) La visualizzazione delle unità è [°C] o [°F]. Automatica con valore di riferimento doppio: impostare separatamente la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento. In modalità Automatica con valore di riferimento doppio, quando la temperatura ambiente supera la temperatura impostata per il raffreddamento, viene eseguita l’operazione di raffreddamento e quando la temperatura ambiente scende al di sotto della temperatura impostata per il riscaldamento, viene eseguita l’operazione di riscaldamento. (È possibile utilizzare la modalità solo quando l’impostazione dell’unità interna compatibile con tale funzione è valida.)
Room Temp.	Visualizza la temperatura ambiente. (*1) La visualizzazione delle unità è [°C] o [°F].
Error	Visualizza il messaggio di errore mentre si verifica un errore relativo all’unità.
Special Operation icon	Visualizza lo stato di funzionamento speciale utilizzando un’icona. Fare riferimento a “Elenco delle icone per il funzionamento speciale".
Fan	Visualizza lo stato della ventola. (*2)
Up/down Airflow Direction	Visualizza la posizione verso l’alto/il basso del deflettore del flusso d’aria.
Left/right Airflow Direction	Visualizza la posizione a sinistra/destra del deflettore del flusso d’aria.
RC Prohibition	Visualizza l’impostazione di funzionamento non consentito TC. * Visualizza se l’opzione “All prohibition” è abilitata o disabilitata.

NOTE:

*1 Il formato di visualizzazione dipende dalla schermata “Settings”. Quando si tocca il pulsante [SETTINGS], è possibile cambiare l’unità nella schermata “Settings”.

*2 A volte, potrebbe essere necessario del tempo affinché la visualizzazione dello stato della ventola venga aggiornata nella schermata Elenco sistema. Il tempo di ritardo è proporzionale al numero di unità interne esistenti e potrebbero essere impiegati circa 2 minuti per 100 unità interne (la durata del tempo non è correlata al numero di unità interne sotto controllo). Tuttavia, l’operazione effettiva di controllo delle unità interne viene eseguita immediatamente dopo l’azionamento dell’operazione di controllo dalla schermata Controllo, solo la visualizzazione risulta ritardata.
