Modificare l’impostazione dell’unità esterna

Schermata impostazioni dettagli unità esterna

Avvio

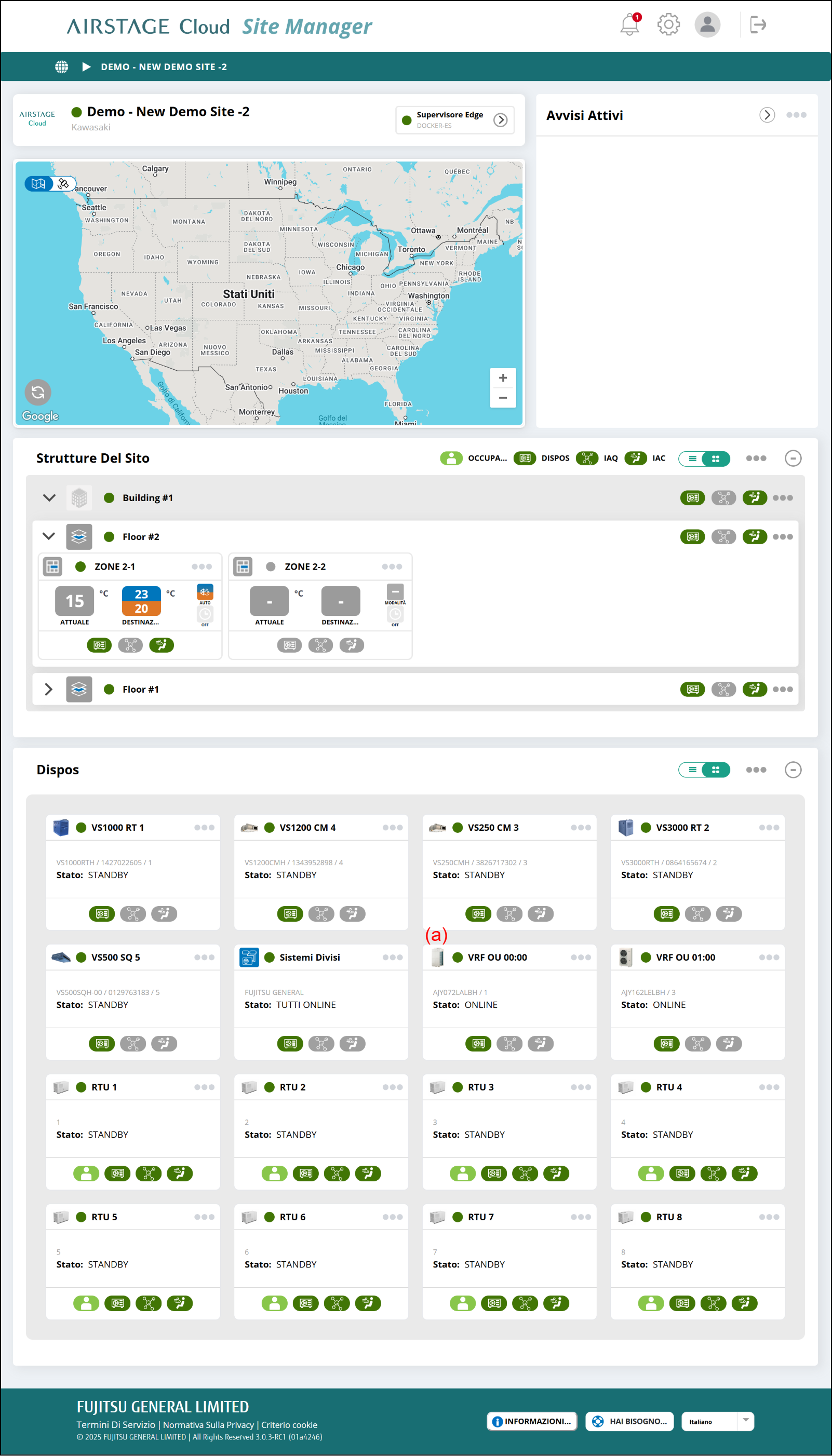

Selezionare il collegamento immagine (a) nella schermata “Pannello sito”.

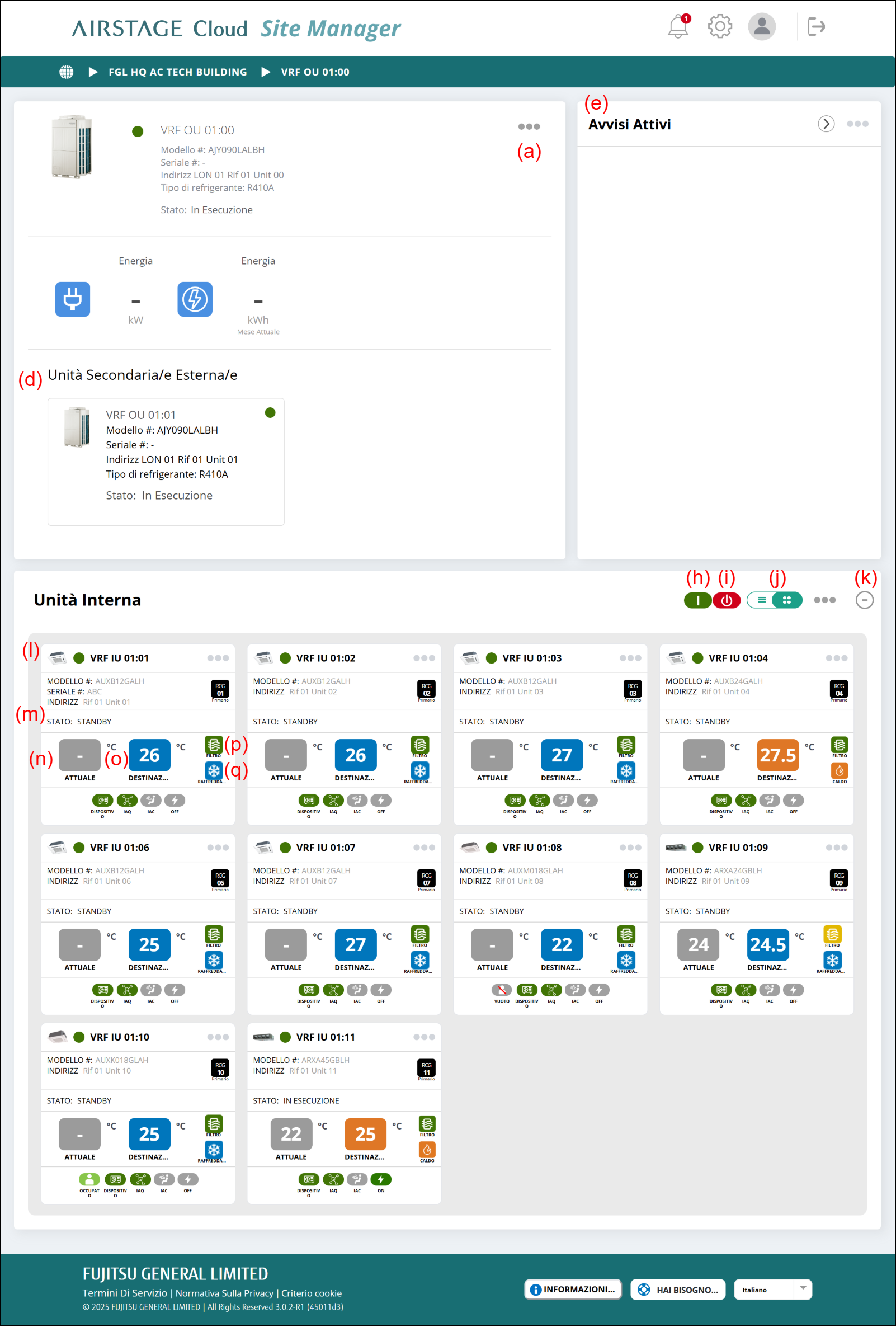

Schermata impostazioni unità esterna

È possibile impostare l’unità esterna.

(a) Menu collegamento

[CONFIGURA]
Consente di visualizzare la finestra “Unità Esterna - Configurazione”.
[ASSISTENZA]
Consente di passare alla schermata “Refrigerant Cycle Monitor”.

(d) Collegamento immagine
Consente di visualizzare la finestra “Unità Secondaria Esterna - Configurazione”.

(e) La schermata Avvisi Attivi
Consente di visualizzare gli avvisi secondo necessità. Per i dettagli, fare riferimento a “Avviso e notifica".

(h) Avvia tutte le unità interne.

(i) Arresta tutte le unità interne.

(j) Pulsante di commutazione visualizzazione

Consente di commutare tra la visualizzazione a schede e a elenco.

(k) Pulsante [-+]
Consente di espandere o comprimere la visualizzazione.

(l) Visualizza l’impostazione dettagli unità interna.

(m) Stato di funzionamento

IN ESECUZIONE	In funzione
STANDBY	Il funzionamento è stato arrestato.
NON IN RETE	Stato di non collegamento alla rete

(n) Visualizza la temperatura ambiente corrente.

NOTA: Quando l’unità interna è impostata su “IN ESECUZIONE”, viene visualizzata la temperatura ambiente. Se l’unità non si trova sotto il controllo del sensore di temperatura del telecomando a filo, viene visualizzata la temperatura di aspirazione dell’unità interna. In tal caso, potrebbe differire dalla temperatura ambiente effettiva.

(o) Visualizza la temperatura di destinazione dell’unità interna.

(p) Icona filtro
Consente di visualizzare lo stato del simbolo filtro.

(q) Icona modalità
Consente di visualizzare la modalità delle unità interne.

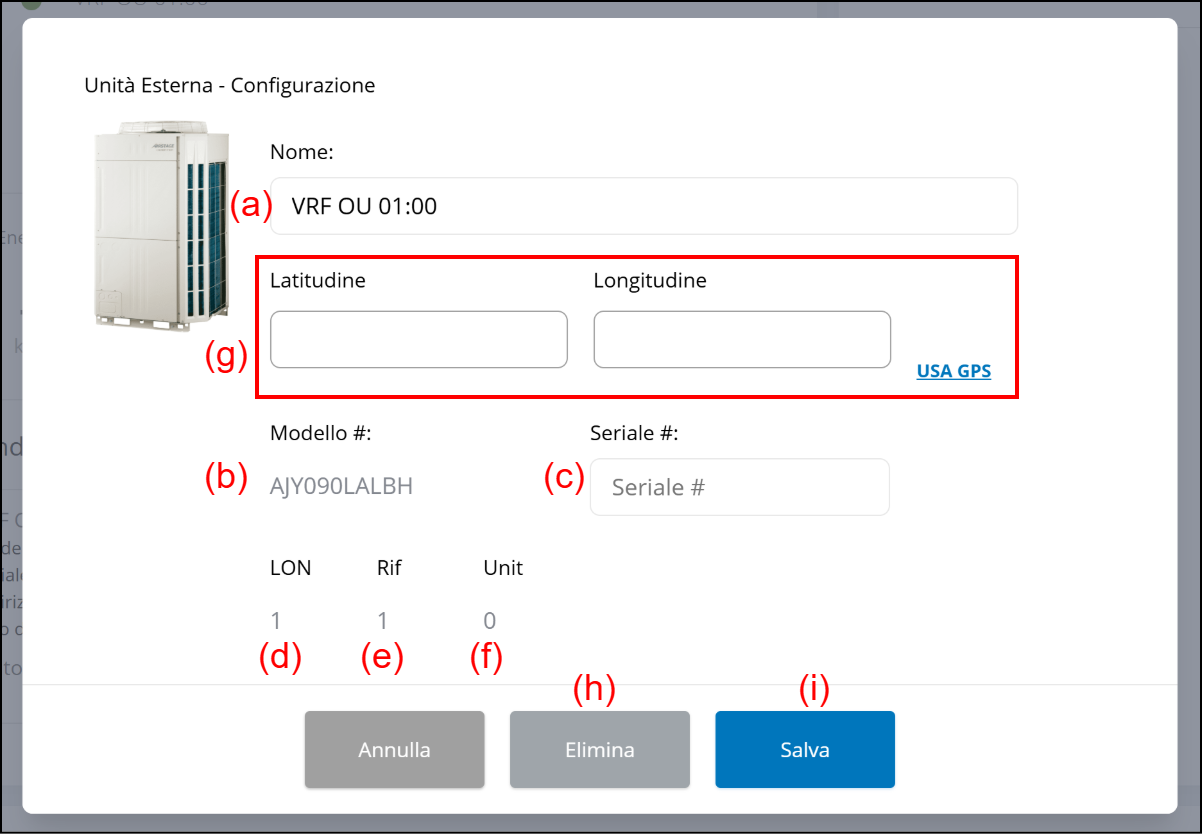

Finestra Configurazione unità esterna

(a) Inserire il nome.

(b) Inserire il nome del modello.

(c) Inserire il numero di serie.

(d) Viene visualizzato l’indirizzo Lon.

(e) Viene visualizzato l’indirizzo del sistema refrigerante.

(f) Viene visualizzato l’indirizzo dell’unità.

(g) Immettere latitudine e longitudine.
Dopo aver impostato le coordinate, la posizione dell’unità esterna viene visualizzata sulla mappa della schermata “Pannello sito”.

(h) Pulsante [Elimina]
Consente di eliminare l’impostazione.

NOTA: L’eliminazione può essere eseguita solo quando l’unità esterna non è collegata alla rete.

Le unità esterne (unità secondaria) e le unità interne nel sistema refrigerante dell’unità esterna eliminata vengono tutte eliminate.

(i) Pulsante [Salva]
Consente di salvare l’impostazione.

Finestra Configurazione unità secondaria esterna

(a) Inserire il nome del modello.

(b) Pulsante [Elimina]
Consente di eliminare l’impostazione.

(c) Pulsante [Salva]
Consente di salvare l’impostazione.
