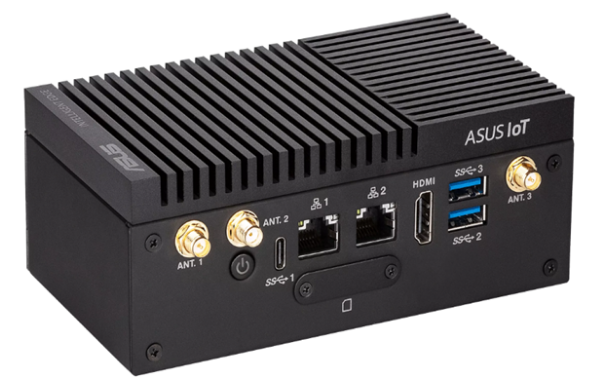

ASUS PE100A (FGL nome modello UTY-DSGXZ*) può essere utilizzato come AIRSTAGE Cloud Edge Supervisor.

Cose da approntare prima di utilizzare questo prodotto

Questo prodotto richiede l’uso di uno dei seguenti adattatori di trasmissione opzionali. Da procurarsi in anticipo.

Questo prodotto richiede l’uso del seguente codice e adattatore di alimentazione. Procurarseli in anticipo.

Come eseguire il collegamento all’alimentazione

Eseguire il collegamento all’alimentazione come mostrato nella figura di seguito.

Antenna LAN wireless

Per aprire la schermata “Attivazione” e collegare questo prodotto al cloud, il PC o il dispositivo smart devono essere collegati al prodotto tramite LAN wireless.
Per i dettagli sul metodo di collegamento, fare riferimento a “Configurazione iniziale”.

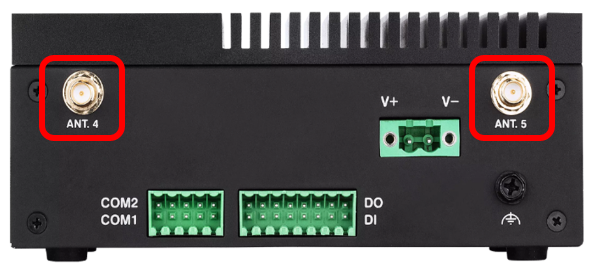

Per eseguire quanto sopra, collegare l’antenna a ANT.4 e ANT.5.

Collegamento Internet

Collegare la porta LAN 1 a Internet con il cavo Ethernet. Il collegamento può essere controllato nella schermata “Collegamento cloud”.
Se il collegamento non è possibile, assicurarsi che l’impostazione pass-through IPSEC di un router sia abilitata. Fare riferimento al manuale del router per i dettagli su come controllare l’impostazione pass-through IPSEC.

Collegamento VRF

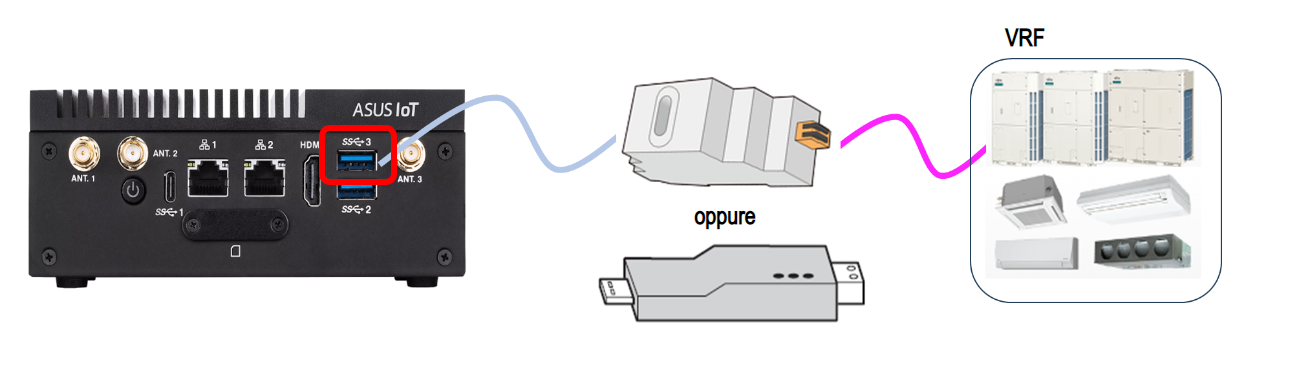

Collegare Echelon® U10 o U60 alla porta USB 3.
Il sistema Fujitsu General VRF è collegato al PE100A tramite il dispositivo di cui sopra.

Collegare U10/U60 mentre l’alimentazione di PE100A è spenta.
Quando si collega U10/60 a PE100A dopo aver acceso l’alimentazione, per esempio quando ci si dimentica di collegare U10/U60 o quando viene scollegato, assicurarsi di spegnere l’alimentazione prima del collegamento.

Regole di cablaggio

Quando si effettua il cablaggio tra l’unità esterna, l’unità interna e questo prodotto, fare riferimento ai manuali di installazione dell’unità interna e dell’unità esterna.

Collegare il cavo di trasmissione a uno qualunque dei seguenti:

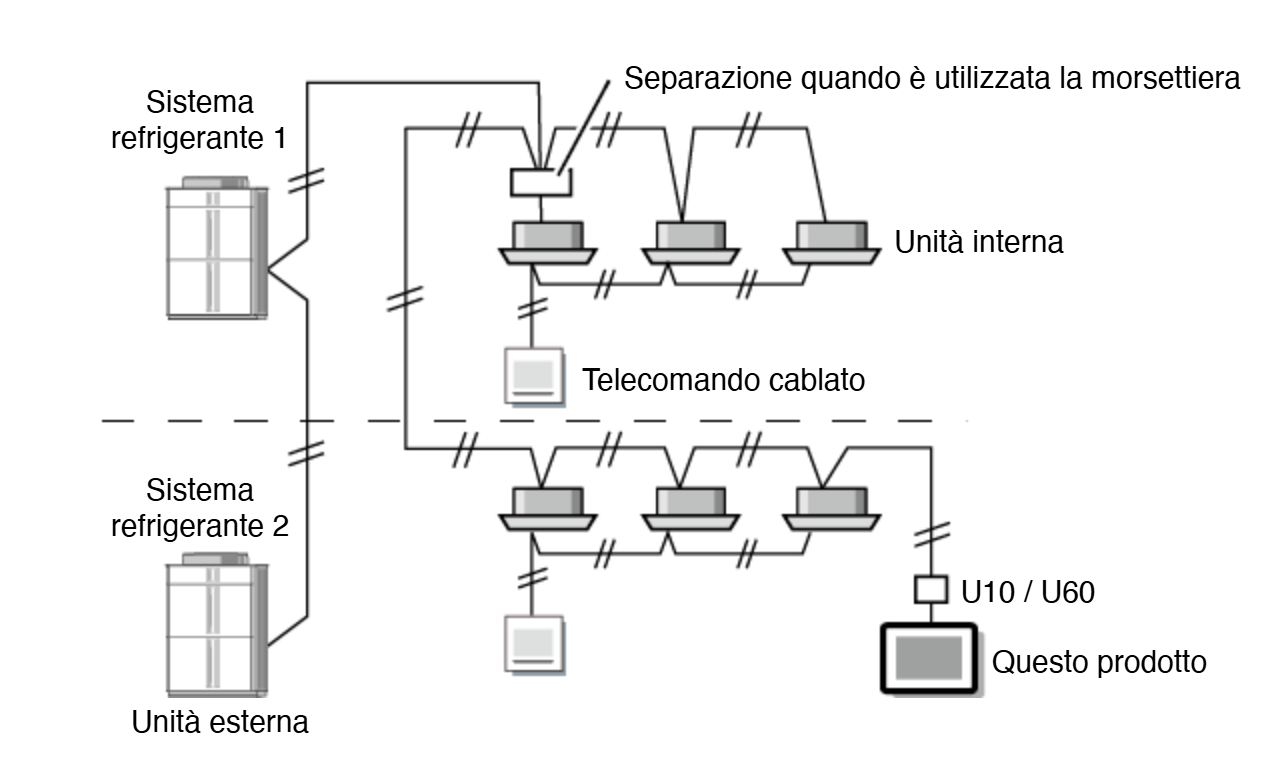

(1) Morsettiera di trasmissione nell’unità interna (Fig. 1)

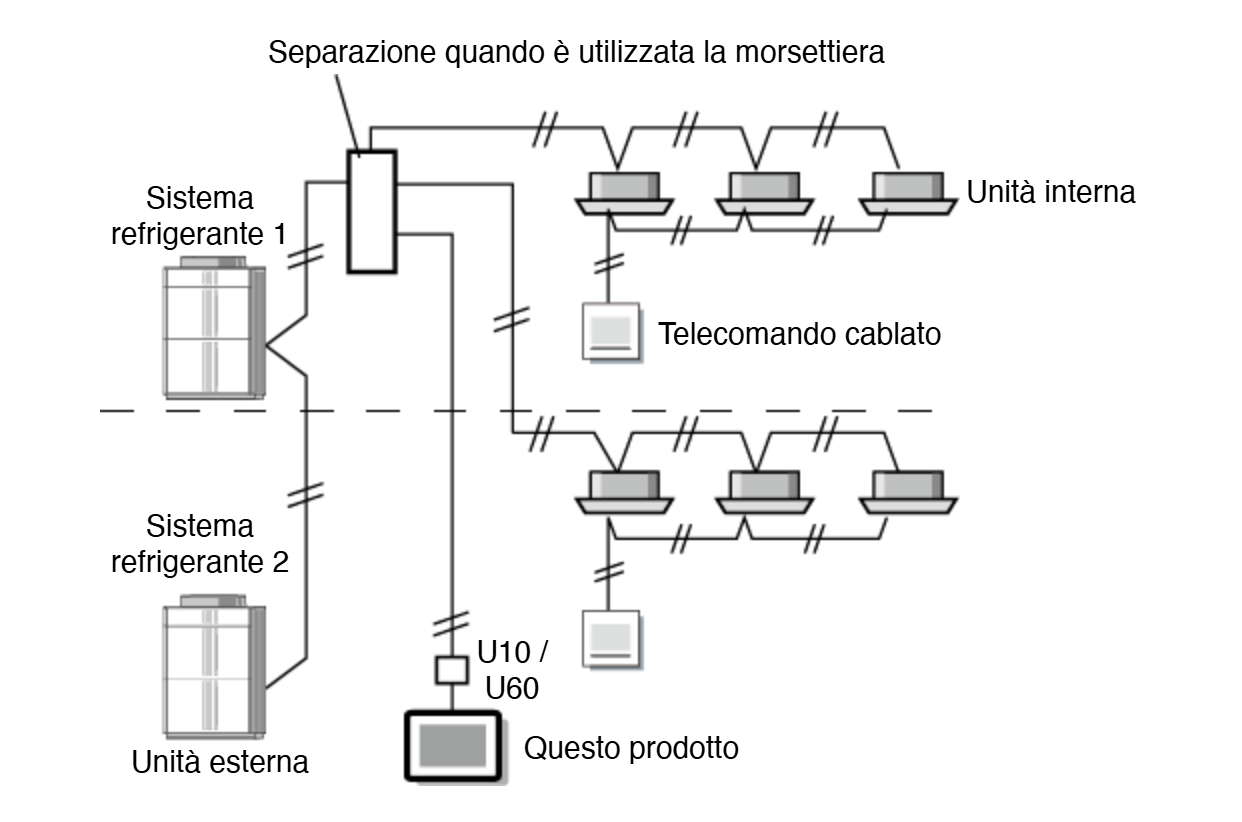

(2) Morsettiera per il cavo di trasmissione di derivazione (procurato in loco) (Fig. 2)

(3) Morsettiera di trasmissione nell’unità esterna (Fig. 3)

Fig. 1

Fig. 2

Fig. 3

Collegamento del ventilatore, dell’unità tetto e del Sistema Diviso FGL, ecc.

Collegare alla porta LAN 2 con il cavo Ethernet.
Per i dispositivi da collegare tramite LAN wireless, utilizzare un punto di accesso LAN wireless.

Ingresso esterno

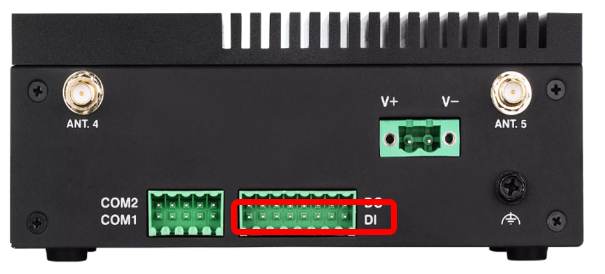

Questa funzione utilizza le porte DI1 e DI2 su PE100A.

Fare riferimento a “Modificare l’impostazione di Edge Supervisor” per impostarlo.

Output esterno

Questa funzione utilizza le porte DO1 e DO2 su PE100A.

È possibile utilizzare le funzioni riportate nella tabella seguente. Per le caratteristiche elettriche e i metodi di collegamento, fare riferimento al manuale di installazione di PE100A.
