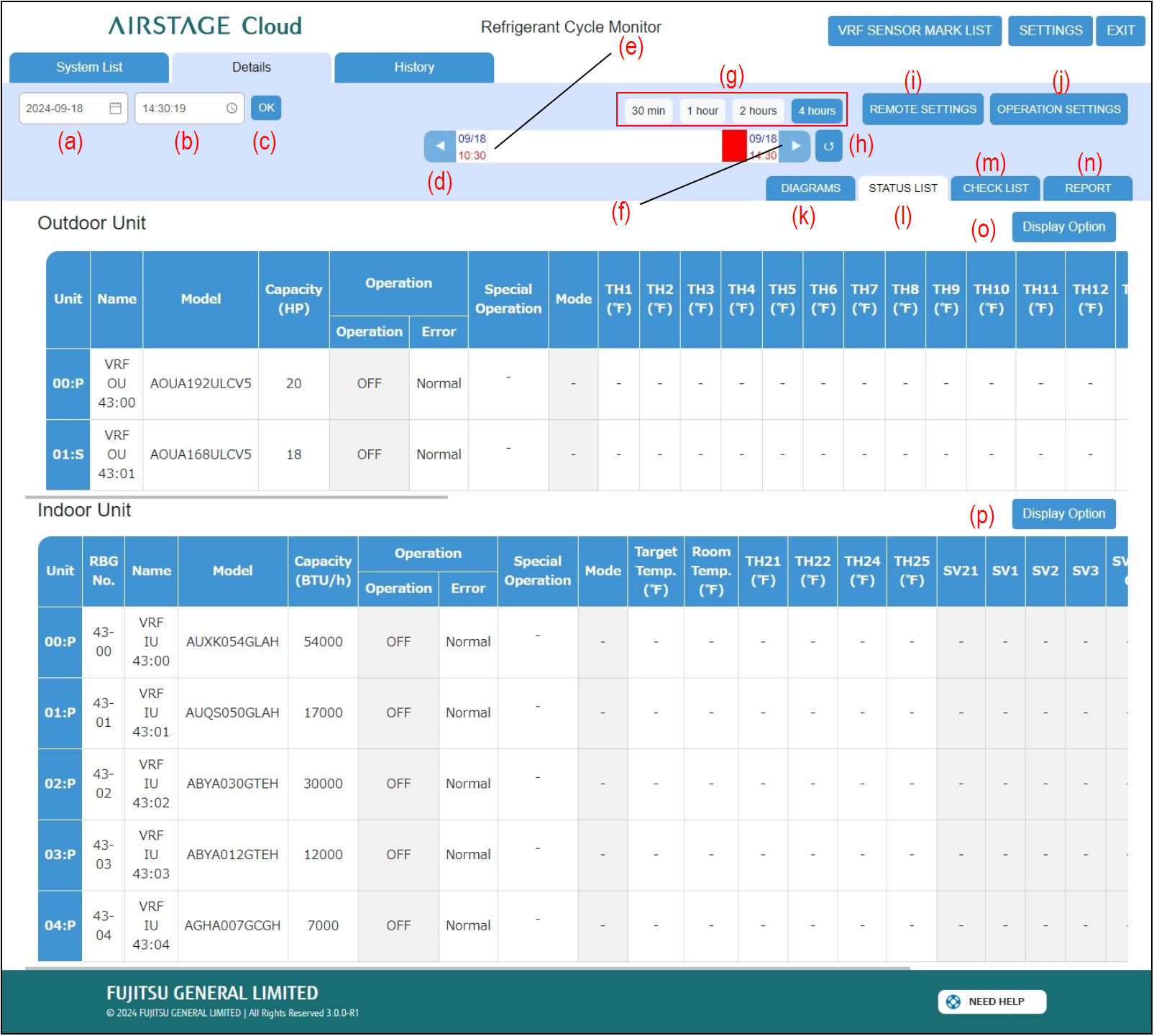

Elenco stato dettagli

La schermata Elenco stato dettagli può essere visualizzata toccando la scheda [STATUS LIST] nell’area di controllo.

In questa schermata, i dati dettagliati per tutte le unità del sistema refrigerante specificato verranno visualizzati a un certo momento.

(a) Area di controllo

(b) Area elenco stato unità esterna

(c) Area elenco stato unità interna

Area di controllo

(a) Campo impostazione data

Consente di impostare la data dei dati che si desidera visualizzare nella schermata Elenco stato dettagli.

(b) Campo impostazione ora

Consente di impostare l’ora dei dati che si desidera visualizzare nella schermata Elenco stato dettagli.

(c) Pulsante [OK]

Consente di confermare la data e l’ora impostate in (a) e (b) e aggiorna la schermata.

(d) Pulsante []

Consente di impostare l’ora visualizzata sull’indicatore prima dell’ora attualmente visualizzata.

(e) Indicatore 4 ore

Consente di impostare l’ora visualizzata nell’Elenco stato. L’intervallo di tempo visualizzabile sull’indicatore viene impostato mediante il pulsante (g).

La data e l’ora vengono impostate spostando il cursore mediante la funzione di trascinamento e rilascio del mouse.

(f) Pulsante []

Consente di anticipare l’ora visualizzata sull’indicatore prima dell’ora attualmente visualizzata.

(g) Pulsante [Gauge Time Selection]　

Consente di specificare la scala dell’asse X (30 min / 1 hour / 2 hours / 4 hours) del grafico.

(h) Pulsante [] (Aggiornamento automatico)

Consente di aggiornare la schermata ai dati più recenti.

[] (Blu): aggiorna automaticamente la schermata ai dati più recenti.

[] (Grigio): non aggiorna automaticamente la schermata.

(i) Pulsante [REMOTE SETTINGS]

Consente di visualizzare le “Remote Settings” modali. Per i dettagli, fare riferimento a “Impostazione delle funzioni remote”.

(j) Pulsante [OPERATION SETTINGS]

Consente di far funzionare le unità interne per il gruppo TC. Toccare il pulsante [Send] dopo il funzionamento.

(k) Scheda [DIAGRAMS]

Consente di visualizzare la schermata Diagrammi dettagli.

(l) Scheda [STATUS LIST]

Consente di visualizzare la schermata Elenco stato dettagli.

(m) Scheda [CHECK LIST]

Consente di visualizzare la schermata Elenco di controllo dettagli.

(n) Scheda [REPORT]

Consente di visualizzare la schermata Rapporto dettagli.

Area elenco stato unità esterna

(o) Pulsante [Display Option]

Consente di selezionare se mostrare/nascondere la voce visualizzata nell’area elenco.

Anche il pulsante Visualizza opzione dell’unità interna è lo stesso.

Consente di visualizzare il seguente stato di funzionamento di ciascuna unità esterna in base alla condizione data nell’area di controllo.

Unit	Visualizza il numero dell’unità.
Name	Visualizza il nome dell’unità.
Model	Visualizza il nome del modello dell’unità.
Capacity	Visualizza la capacità per l’unità esterna. (*1) La visualizzazione delle unità è [HP] o [t(ton)], [kW].
Operation	Visualizza lo stato di funzionamento (ON/OFF) e lo stato dell’unità (Normal/Error).
Special operation icon	Visualizza lo stato di funzionamento speciale utilizzando un’icona. Fare riferimento a “Elenco delle icone per il funzionamento speciale".
Mode	Visualizza la modalità di funzionamento.

* Per le informazioni su ciascun sensore, toccare il pulsante [VRF SENSOR MARK LIST].

NOTA:

*1 Il formato di visualizzazione dipende dalla schermata “Settings”. Quando si tocca il pulsante [SETTINGS], è possibile cambiare l’unità nella schermata “Settings”.

Area elenco stato unità interna

(p) Pulsante [Display Option]

Consente di selezionare se mostrare/nascondere la voce visualizzata nell’area elenco.

Anche il pulsante Visualizza opzione dell’unità esterna è lo stesso.

Consente di visualizzare il seguente stato di funzionamento di ciascuna unità interna in base alla condizione data nell’area di controllo.

Unit	Visualizza il numero dell’unità.
RBG No.	Visualizza il numero del gruppo unità RB.
Name	Visualizza il nome dell’unità.
Model	Visualizza il nome del modello dell’unità.
Capacity	Visualizza la capacità per l’unità interna. (*1) La visualizzazione dell’unità è [BTU/h] o [kW].
Operation	Visualizza lo stato di funzionamento (ON/OFF) e lo stato dell’unità (Normal/Error).
Special operation icon	Visualizza lo stato di funzionamento speciale utilizzando un’icona. Fare riferimento a “Elenco delle icone per il funzionamento speciale".
Mode	Visualizza la modalità di funzionamento. Icona [], se viene visualizzata, indica una mancata corrispondenza della modalità dovuta a un’operazione irregolare.
Target Temp.	Visualizza la temperatura impostata. (*1) La visualizzazione delle unità è [°C] o [°F]. Automatica con valore di riferimento doppio: impostare separatamente la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento. In modalità Automatica con valore di riferimento doppio, quando la temperatura ambiente supera la temperatura impostata per il raffreddamento, viene eseguita l’operazione di raffreddamento e quando la temperatura ambiente scende al di sotto della temperatura impostata per il riscaldamento, viene eseguita l’operazione di riscaldamento. (È possibile utilizzare la modalità solo quando l’impostazione dell’unità interna compatibile con tale funzione è valida.)
Room Temp.	Visualizza la temperatura ambiente. (*1) La visualizzazione delle unità è [°C] o [°F].
Up/down Airflow Direction	Visualizza la posizione verso l’alto/il basso del deflettore del flusso d’aria.
Left/right Airflow Direction	Visualizza la posizione a sinistra/destra del deflettore del flusso d’aria.

*Per le informazioni su ciascun sensore, toccare il pulsante [VRF SENSOR MARK LIST].

NOTA:

*1 Il formato di visualizzazione dipende dalla schermata “Settings”. Quando si tocca il pulsante [SETTINGS], è possibile cambiare l’unità nella schermata “Settings”.
