Eseguire la modifica delle impostazioni o la rimozione per la zona (B)

Schermata di impostazione zona (B)

(a) Impostazione programmazione
In Impostazione programmazione, è possibile specificare il giorno della settimana e il periodo.
Utilizzare le voci da (b) a (z) mediante questa funzione.

Voce	Numero max di registrazione
Programmazione	4	(per 1 zona)
Programma	12	(per 1 programmazione)

NOTE:

Quando l’operazione di avvio/arresto, l’impostazione della modalità di funzionamento, l’impostazione della temperatura ambiente, l’impostazione della velocità delle ventole, l’impostazione della direzione del flusso d’aria, l’impostazione di oscillazione, la modalità risparmio e l’impostazione antigelo vengono modificate di frequente utilizzando l’unità di controllo centrale come BMS, System controller, telecomando con touch panel, ecc., il numero di operazioni per ciascuna unità interna non deve superare le 7.500 volte/anno.
Se il numero di modifiche delle impostazioni supera il numero sopra specificato, la frequenza di riscrittura della EEPROM (integrata nel condizionatore d’aria e utilizzata per la memorizzazione delle impostazioni) verrà oltrepassata con la possibilità di provocare un guasto.
Se si determina che l’impostazione della temperatura impostata per il raffreddamento e della temperatura impostata per il riscaldamento si trovi al di fuori del valore di banda morta, l’impostazione dell’operazione non verrà inviata.
Quando più utenti utilizzano contemporaneamente questo sistema, possono essere registrati più elementi rispetto a quelli indicati nella tabella sopra.
Se si utilizza questo sistema in tali condizioni, non garantiamo il corretto funzionamento di AIRSTAGE Cloud Edge Supervisor e del dispositivo collegato.

(b) Pulsante di collegamento

Aggiungi programmazione
Consente di aggiungere una programmazione.

(c) Pulsante [-+]
Consente di espandere o comprimere la visualizzazione.

(1) Pulsante [Oggi]
Consente di visualizzare la settimana o il mese contenente la data odierna.

(2) Pulsante [<]
Consente di visualizzare la settimana o il mese precedente.

(3) Pulsante [>]
Consente di visualizzare la settimana o il mese successivi.

(4) Pulsante di selezione settimana/mese
Consente di selezionare una settimana o un mese qualsiasi.

(5) Pulsante [Settimana/Mese]
Consente di selezionare la visualizzazione della settimana o del mese.

(6) Visualizzatore programmazione
Consente divisualizzare la programmazione di impostazione visivamente.

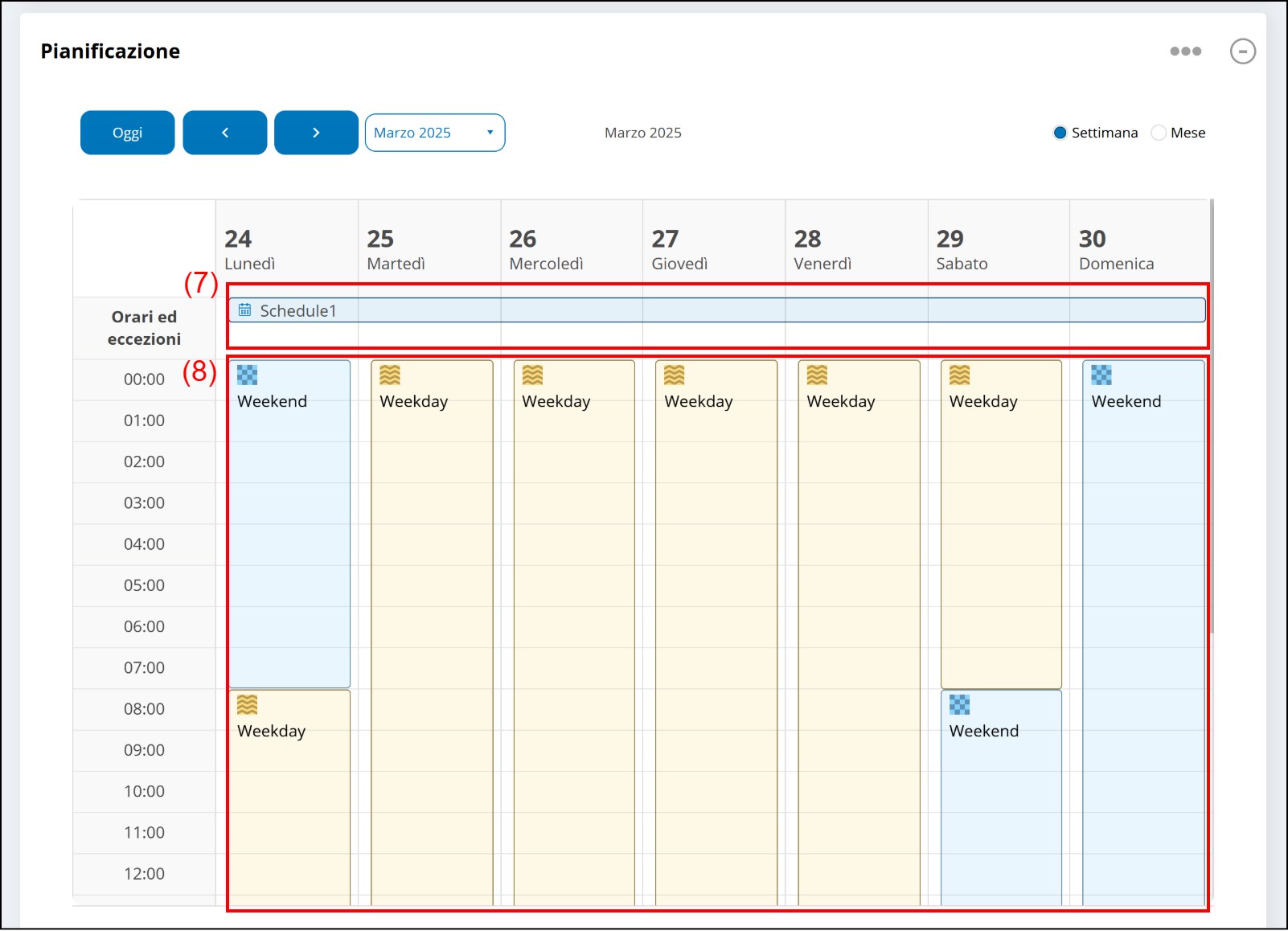

Per la settimana

(7) Quando si imposta una programmazione o un’eccezione, vengono visualizzate nella parte superiore della schermata.
(8) Il programma impostato viene visualizzato fino all’ora di avvio dell’impostazione del programma successivo.
Nell’esempio precedente, in un giorno della settimana, è presente un programma alle 8:00 ogni mattina, dal lunedì al venerdì. Poiché è presente un altro programma alle 8:00 di sabato e di domenica, il programma del giorno della settimana viene visualizzato fino alle 8:00 di sabato.

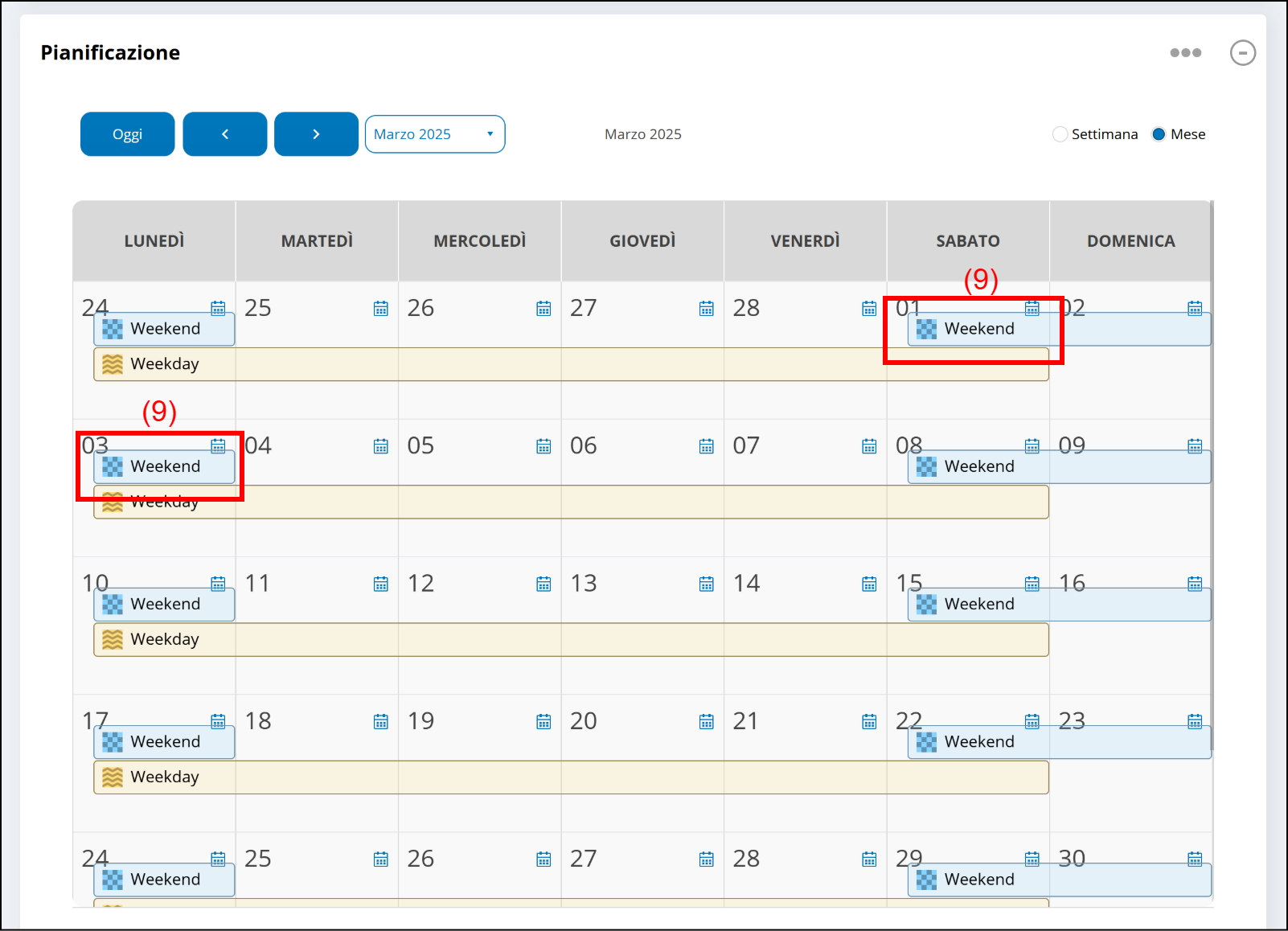

Per mese

Quando si imposta una programmazione o un’eccezione, vengono visualizzate nella data di impostazione.
(9) Il programma in programmazione viene visualizzato fino alla data di fine, in modo da comparire sovrapposto alla data di avvio del programma successivo.

(d) Visualizza il nome e il periodo della programmazione di impostazione.

(e) Icona timer di programmazione
Quando arriva il periodo di esecuzione della programmazione, l’icona diventa verde.

(f) Programmazione [ON/OFF]
Consente di attivare/disattivare l’impostazione della programmazione.

(g) Pulsante di collegamento

Elimina programmazione
Selezionare tale opzione per eliminare la programmazione esistente.

Aggiungi programma
Selezionare tale opzione per aggiungere un nuovo programma.

NOTA: Se un programma è in fase di modifica, salvarlo prima di eseguire “Aggiungi programma”.
Quando si esegue “Aggiungi programma”, le modifiche apportate dalla procedura di modifica del programma in corso vengono annullate.

(h) Inserire il nome della programmazione.

(i) Inserire la data di avvio della programmazione.

(j) Inserire la data di fine della programmazione.

(K) Pulsante [SALVA]
Consente di salvare la programmazione.

(l) Vengono visualizzati il nome e il periodo del programma d’impostazione.

(m) Programma [ON/OFF]
Consente di attivare/disattivare l’impostazione del programma.

(n) Pulsante di collegamento

Elimina programma
Selezionare tale opzione per eliminare il programma esistente.

(o) Selezionare il giorno della settimana.

(p) Inserire il nome del programma.

(q) Inserire l’ora di avvio del programma.
A quest’ora le unità interne vengono avviate/arrestate.
Per i dettagli, fare riferimento a “Esempio di programmazione”.

(u) Icona spegnimento automatico [Attiva/Disattiva]
È possibile impostare l’attivazione/la disattivazione e l’ora dello spegnimento automatico.

NOTA: Se il timer di spegnimento automatico è attivato, allo scadere del tempo impostato, dopo il passaggio di un’unità interna allo stato di funzionamento nella zona, tutte le unità interne vengono automaticamente arrestate nella zona.
Se lo stato di funzionamento dell’unità interna viene modificato durante il conto alla rovescia del timer di spegnimento automatico, l’ora del conto alla rovescia viene azzerata.

(v) Pulsante [SALVA]
Consente di salvare la programmazione.

(w) Pulsante di collegamento

Aggiungi funzione
Selezionare tale opzione per aggiungere una nuova funzione zona.

(x) Pulsante di collegamento

Rimuovi
Selezionare tale opzione per eliminare una funzione zona esistente.

(y) Impostare il valore di riferimento della temperatura.

Automatica con valore di riferimento doppio:
impostare separatamente la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento. In modalità Automatica con valore di riferimento doppio, quando la temperatura ambiente supera la temperatura impostata per il raffreddamento, viene eseguita l’operazione di raffreddamento e quando la temperatura ambiente scende al di sotto della temperatura impostata per il riscaldamento, viene eseguita l’operazione di riscaldamento. (È possibile utilizzare la modalità solo quando l’impostazione dell’unità interna compatibile con tale funzione è valida.)
L’intervallo di temperatura impostabile è diverso per ciascuna modalità di funzionamento.
Intervallo di temperatura impostabile
Raffreddamento/Deumidificazione* da 18 a 30 °C (da 64 a 88 °F) o da 20 a 30 °C (da 68 a 88 °F)
Riscaldamento da 10 a 30 °C (da 48 a 88 °F)
Automatica con valore di riferimento doppio Uguale all’intervallo di cui sopra, ma vi sono alcune temperature non impostabili a causa della banda morta.
Automatica* da 18 a 30 °C (da 64 a 88 °F) o da 20 a 30 °C (da 68 a 88 °F)
Il limite inferiore della temperatura d’impostazione differisce a seconda del luogo di utilizzo.
L’intervallo della temperatura impostato per il riscaldamento compreso tra 10 °C e 15 °C (48°F e 58°F), potrebbe non essere impostabile, a seconda del modello di unità interna.
Banda morta:
la banda morta è il valore minimo della differenza tra la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento (= temperatura impostata per raffreddamento - temperatura impostata per riscaldamento) in modalità Automatica con valore di riferimento doppio.
La differenza tra la temperatura impostata per il raffreddamento e quella per il riscaldamento in modalità Automatica con valore di riferimento doppio non può essere inferiore alla banda morta. La banda morta viene impostata nell’unità interna. Per modificarla, consultare il personale di assistenza autorizzato.

(z) Impostare la modalità di funzionamento.

NOTA: Se la modalità di funzionamento viene impostata quando la relativa impostazione è sottoposta a limite, essa non viene replicata nell’unità interna nonostante il salvataggio. Se l’impostazione modificata non viene replicata nella modalità di funzionamento, verificare che quest’ultima sia attiva.

(10) Attiva/disattiva il dispositivo termico
Consente di attivare/disattivare il dispositivo in grado di impostare la temperatura registrata nella zona.

(11) Pulsante di collegamento

Rimuovi
Selezionare tale opzione per eliminare una funzione zona esistente.

(12) Attiva/disattiva la ventilazione
Consente di attivare/disattivare il dispositivo in grado di impostare la ventilazione registrata nella zona.

(13) Temperatura di destinazione ventilazione
Consente di impostare la temperatura di destinazione dell’aria fresca erogata alla zona dal ventilatore.

(14) Volume del flusso d’aria di destinazione
Consente di impostare il volume del flusso d’aria di destinazione.

(15) Modalità di funzionamento ventilatore
Consente di impostare la modalità di funzionamento.

Finestra “Aggiungi Piano”

(a) Inserire il nome della programmazione.

(b) Inserire la data di avvio.

(c) Inserire la data di fine.

(d) Pulsante [ANNULLA]

(e) Pulsante [AGGIUNGI]
Consente di salvare la programmazione.

Finestra “Aggiungi Funzioni Zona”

(a) Selezionare la funzione zona da aggiungere.

(b) Pulsante [ANNULLA]

(c) Pulsante [AGGIUNGI]
Consente di aggiungere le funzioni zona.
