Eseguire la modifica delle impostazioni o la rimozione per l’unità interna

La modifica delle impostazioni o la rimozione possono essere eseguite per l’unità interna.

NOTE:

La modalità funzionamento e la direzione del flusso d’aria, la velocità della ventola e altri contenuti di visualizzazione potrebbero differire a seconda dell’unità (modello).
Per la funzione che non è supportata dall’unità interna, il pulsante è inattivo.

Avvio

Selezionare l’immagine collegamento (a) nella schermata “Impostazione unità esterna”.

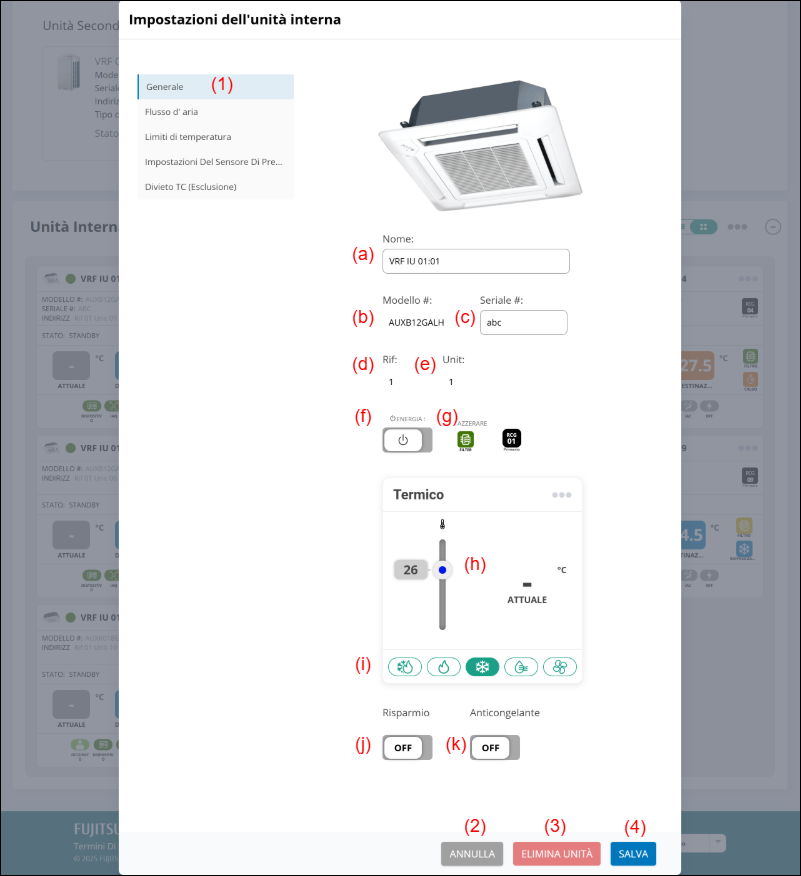

Finestra “Impostazioni dell'unità interna” (Generale)

Selezionare il menu “Generale” (1).
Inserire le seguenti informazioni sulla pagina.
Per completare l’impostazione, selezionare il pulsante (4).
L’impostazione verrà salvata e la finestra si chiuderà.

NOTA: Quando il funzionamento viene eseguito e replicato in un’unità, selezionare sempre il pulsante (4).
Se le impostazioni non vengono inviate, il funzionamento non verrà replicato nell’unità.
Quando il sistema si trova in una condizione speciale come la manutenzione o la limitazione delle impostazioni applicabili, anche se l’impostazione viene eseguita, non viene replicata nell’unità interna.

Se si desidera chiudere la finestra senza salvare le modifiche, selezionare il pulsante (2).

(a) Inserire il nome dell’unità interna.

(b) Viene visualizzato il nome del modello.

(c) Inserire il numero di serie.

(d) Viene visualizzato l’indirizzo del sistema refrigerante.

(e) Viene visualizzato l’indirizzo dell’unità interna.

(f) Arresto/avvio funzionamento

(g) Icona filtro
Dopo aver pulito i filtri dell’aria, selezionare questo pulsante per ripristinare lo stato dei filtri.
Controllare il messaggio di conferma e selezionare [OK]. Lo stato dei filtri viene ripristinato.

(h) Impostare il valore di riferimento della temperatura.

NOTE:

Automatica con valore di riferimento doppio:
impostare separatamente la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento. In modalità Automatica con valore di riferimento doppio, quando la temperatura ambiente supera la temperatura impostata per il raffreddamento, viene eseguita l’operazione di raffreddamento e quando la temperatura ambiente scende al di sotto della temperatura impostata per il riscaldamento, viene eseguita l’operazione di riscaldamento. (È possibile utilizzare la modalità solo quando l’impostazione dell’unità interna compatibile con tale funzione è valida.)

L’intervallo di temperatura impostabile è diverso per ciascuna modalità di funzionamento.
Intervallo di temperatura impostabile
Raffreddamento/Deumidificazione* da 18 a 30 °C (da 64 a 88 °F) o da 20 a 30 °C (da 68 a 88 °F)
Riscaldamento da 10 a 30 °C (da 48 a 88 °F)
Automatica con valore di riferimento doppio Uguale all’intervallo di cui sopra, ma vi sono alcune temperature non impostabili a causa della banda morta.
Automatica* da 18 a 30 °C (da 64 a 88 °F) o da 20 a 30 °C (da 68 a 88 °F)
Il limite inferiore della temperatura d’impostazione differisce a seconda del luogo di utilizzo.
L’intervallo della temperatura impostato per il riscaldamento compreso tra 10 °C e 15 °C (48°F e 58°F), potrebbe non essere impostabile, a seconda del modello di unità interna.
La visualizzazione in gradi Celsius aumenta e diminuisce in incrementi da 0,5 °C e la visualizzazione in gradi Fahrenheit aumenta e diminuisce in incrementi da 1 °F.
Banda morta:
la banda morta è il valore minimo della differenza tra la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento (= temperatura impostata per raffreddamento - temperatura impostata per riscaldamento) in modalità Automatica con valore di riferimento doppio.
La differenza tra la temperatura impostata per il raffreddamento e quella per il riscaldamento in modalità Automatica con valore di riferimento doppio non può essere inferiore alla banda morta. La banda morta viene impostata nell’unità interna. Per modificarla, consultare un addetto all’assistenza autorizzato.

(i) Selezionare la modalità di funzionamento.

NOTA: Se la modalità di funzionamento viene impostata quando la relativa impostazione è sottoposta a limite, essa non viene replicata nell’unità interna nonostante il salvataggio. Se l’impostazione modificata non viene replicata nella modalità di funzionamento, verificare che quest’ultima sia attiva.

(j) Attiva/Disattiva risparmio
Consente di risparmiare automaticamente energia modificando la temperatura impostata in un’impostazione moderata.

Modalità Raffreddamento/Deumidificazione	Superiore fino a 4 °C rispetto alla temperatura impostata
Modalità Riscaldamento	Inferiore fino a 2 °C rispetto alla temperatura impostata

La temperatura impostata visualizzata sullo schermo rimane quella prima della regolazione.

(k) Attiva/Disattiva antigelo

(2) Pulsante [ANNULLA]

(3) Pulsante [ELIMINA UNITÀ]
Consente di eliminare le informazioni sull’unità interna.

NOTA: Quando vengono eliminate le unità interne, vengono rimosse esclusivamente queste ultime.
Quando vengono inclusi i gruppi telecomando, eseguire l’eliminazione sempre mediante l’intero gruppo telecomando.
È possibile eliminare l’unità interna solo quando lo stato di quest’ultima è di non collegamento alla rete.

(4) Pulsante [SALVA]
Consente di salvare le informazioni sull’unità interna.

NOTE:

Nella sezione relativa al funzionamento della “Ventola”, i passaggi per la modifica delle impostazioni del flusso d’aria differiscono a seconda del tipo di unità interna utilizzata.
Per i dettagli, fare riferimento al manuale di funzionamento dell’unità interna.
Antigelo è una funzione che consente di eseguire il riscaldamento a bassa temperatura per evitare il congelamento dei condotti dell’acqua e dell’apparecchiatura, quando il condizionamento d’aria è disattivato, nelle regioni in cui la temperatura esterna potrebbe scendere al di sotto dello zero.
Se i condotti d’acqua sono lontani dall’unità o si trovano all’interno delle pareti esterne, tale funzione potrebbe non offrire un’adeguata protezione antigelo.
Il “Simbolo filtro” indica l’intervallo di pulizia del filtro dell’aria impostato nell’unità interna.
Ripristinare il simbolo al termine della pulizia del filtro.

Finestra “Impostazioni dell'unità interna” (Flusso d’aria)

Selezionare il menu “Flusso d’aria” (1).
Inserire le seguenti informazioni sulla pagina.
Per completare l’impostazione, selezionare il pulsante (4).
L’impostazione verrà salvata e la finestra si chiuderà.

NOTA: Quando il funzionamento viene eseguito e replicato in un’unità, selezionare sempre il pulsante (4).
Se le impostazioni non vengono inviate, il funzionamento non verrà replicato nell’unità.
Quando il sistema si trova in una condizione speciale come la manutenzione o la limitazione delle impostazioni applicabili, anche se l’impostazione viene eseguita, non viene replicata nell’unità interna.

Se si desidera chiudere la finestra senza salvare le modifiche, selezionare il pulsante (2).

(a) Selezionare la modalità flusso d’aria.

NOTA: Quando la modalità è “Ventola”, per il flusso d’aria è possibile impostare esclusivamente “Auto”.

(b) Selezionare la posizione del deflettore verticale.

(c) Selezionare la posizione del deflettore orizzontale.

(d) Pulsante [Configurazione]
Consente di passare a “Flusso D’Aria Individuale - Configurazione”.
Quando il flusso d’aria singolo è impostato, “Attivato” verrà visualizzato al di sopra di questo pulsante.

(2) Pulsante [ANNULLA]

(3) Pulsante [ELIMINA UNITÀ]
Consente di eliminare le informazioni sull’unità interna.

NOTA: Quando vengono eliminate le unità interne, vengono rimosse esclusivamente queste ultime.
Quando vengono inclusi i gruppi telecomando, eseguire l’eliminazione sempre mediante l’intero gruppo telecomando.
È possibile eliminare l’unità interna solo quando lo stato di quest’ultima è di non collegamento alla rete.

(4) Pulsante [SALVA]
Consente di salvare le informazioni sull’unità interna.

Finestra “Flusso D'Aria Individuale - Configurazione”

Impostare la direzione dell’aria delle unità interne individualmente.

(a) Selezionare l’impostazione della posizione del deflettore verticale.

(b) Selezionare l’impostazione della posizione del deflettore orizzontale.

(c) Pulsante [Annulla]

(d) Pulsante [Salva]
Consente di salvare le impostazioni del flusso d’aria singolo.

NOTE:

Quando si modificano le impostazioni del flusso d’aria singolo, salvare le impostazioni in entrambe le finestre, quella attualmente visualizzata e la finestra “Impostazioni dell'unità interna”.
Quando si annullano le impostazioni del flusso d’aria singolo, selezionare “Non Impostato”.

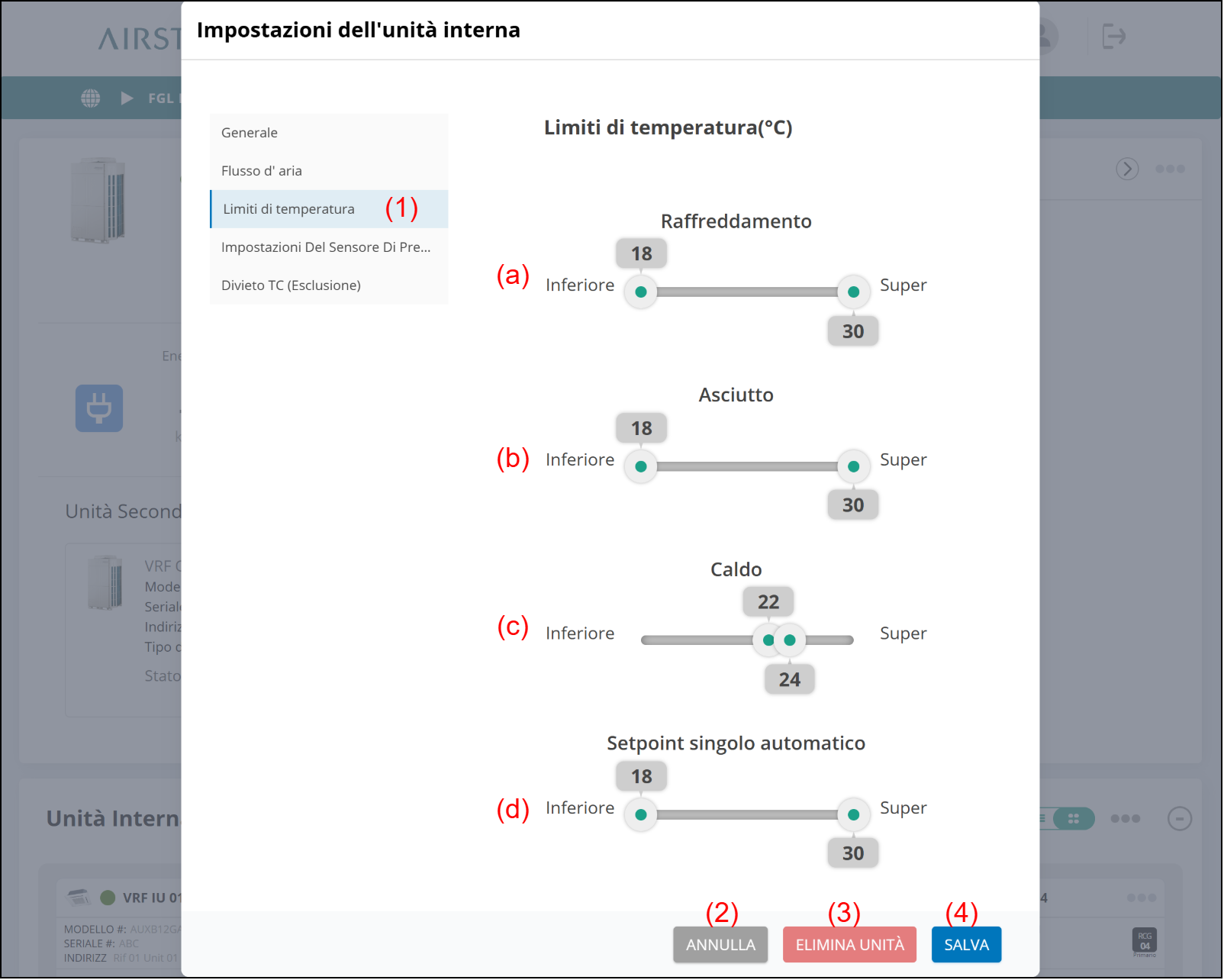

Finestra “Impostazioni dell'unità interna” (Limiti di temperatura)

Selezionare il menu “Limiti di temperatura” (1).
Inserire le seguenti informazioni sulla pagina.
Per completare l’impostazione, selezionare il pulsante (4).
L’impostazione verrà salvata e la finestra si chiuderà.

NOTA: Quando il funzionamento viene eseguito e replicato in un’unità, selezionare sempre il pulsante (4).
Se le impostazioni non vengono inviate, il funzionamento non verrà replicato nell’unità.
Quando il sistema si trova in una condizione speciale come la manutenzione o la limitazione delle impostazioni applicabili, anche se l’impostazione viene eseguita, non viene replicata nell’unità interna.

Se si desidera chiudere la finestra senza salvare le modifiche, selezionare il pulsante (2).

NOTE:

Impostare le temperature dei limiti superiore e inferiore sull’unità interna registrata.
Le impostazioni della temperatura configurate mediante i telecomandi standard sono limitate.
Quando l’intervallo di impostazione della temperatura è limitato dall’impostazione “Limiti di temperatura” dell’unità interna registrata in una zona, anche l’intervallo d’impostazione del valore di riferimento della temperatura, impostabile in “Funzioni Zona”, è limitato allo stesso modo.

(a) Limiti temperatura in Raffreddamento

(b) Limiti temperatura in Deumidificazione

(c) Limiti temperatura in Riscaldamento

(d) Limiti temperatura in Automatica
Gli elementi dei limiti temperatura in modalità Automatica differiscono a seconda delle informazioni sulla funzione dell’unità interna selezionata. Quando viene selezionata l’unità interna del valore di riferimento doppio, Raffreddamento automatico, Riscaldamento automatico e Banda morta vengono visualizzati in Limiti valore di riferimento. Quando viene selezionata l’unità interna del valore di riferimento singolo, solo Automatica con valore di riferimento singolo viene visualizzata in Limiti valore di riferimento.

NOTE:

I limiti valore di riferimento impostati vengono replicati nei dispositivi e limitano il valore di riferimento a seconda della modalità di funzionamento impostata nella scheda Generale.
Quando altri dispositivi di controllo centrali VRF come il telecomando con touch panel (UTY-DTGYZ1) e il System controller (UTY-APGXZ1), ecc. sono presenti nel sistema VRF, le funzioni potrebbero entrare in conflitto. In tali casi, non limitare l’intervallo di temperatura tramite altri dispositivi.

(2) Pulsante [ANNULLA]

(3) Pulsante [ELIMINA UNITÀ]
Consente di eliminare le informazioni sull’unità interna.

NOTA: Quando vengono eliminate le unità interne, vengono rimosse esclusivamente queste ultime.
Quando vengono inclusi i gruppi telecomando, eseguire l’eliminazione sempre mediante l’intero gruppo telecomando.
È possibile eliminare l’unità interna solo quando lo stato di quest’ultima è di non collegamento alla rete.

(4) Pulsante [SALVA]
Consente di salvare le informazioni sull’unità interna.

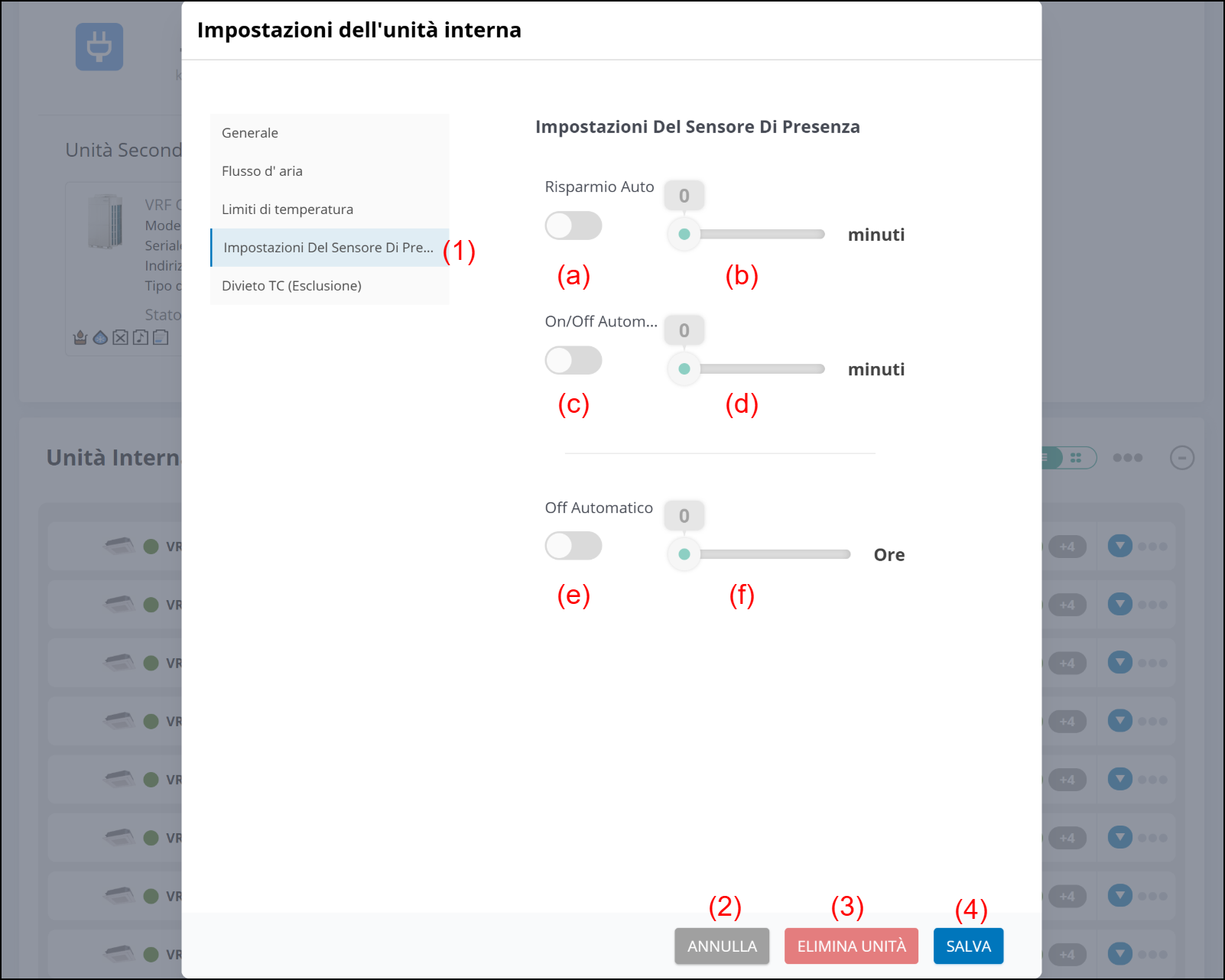

Finestra “Impostazioni dell'unità interna” (Impostazioni Del Sensore Di Presenza)

Selezionare il menu “Limiti di temperatura” (1).
Inserire le seguenti informazioni sulla pagina.
Per completare l’impostazione, selezionare il pulsante (4).
L’impostazione verrà salvata e la finestra si chiuderà.

NOTA: Quando il funzionamento viene eseguito e replicato in un’unità, selezionare sempre il pulsante (4).
Se le impostazioni non vengono inviate, il funzionamento non verrà replicato nell’unità.
Quando il sistema si trova in una condizione speciale come la manutenzione o la limitazione delle impostazioni applicabili, anche se l’impostazione viene eseguita, non viene replicata nell’unità interna.

Se si desidera chiudere la finestra senza salvare le modifiche, selezionare il pulsante (2).

(a) Attiva/disattiva Risparmio automatico

(b) Impostare l’ora.

(c) Attiva/disattiva On/Off automatico (supportato in futuro)

(d) Impostare l’ora. (supportato in futuro)

NOTA: Le funzioni “On/Off Automatico” e “Off Automatico” non possono essere utilizzate contemporaneamente. Una delle due deve essere disabilitata.

Il rapporto tra l’ora di rilevamento assenza “Risparmio Auto”, l’impostazione dell’ora di rilevamento assenza “On/Off Automatico” e “Off Automatico” viene indicato di seguito.
Ora di rilevamento assenza “Risparmio Auto” < Ora di rilevamento assenza “On/Off Automatico”
Ora di rilevamento assenza “Risparmio Auto” < Ora di rilevamento assenza “Off Automatico”

(e) Attiva/disattiva Off automatico

(f) Impostare l’ora.

(2) Pulsante [ANNULLA]

(3) Pulsante [ELIMINA UNITÀ]
Consente di eliminare le informazioni sull’unità interna.

NOTA: Quando vengono eliminate le unità interne, vengono rimosse esclusivamente queste ultime.
Quando vengono inclusi i gruppi telecomando, eseguire l’eliminazione sempre mediante l’intero gruppo telecomando.
È possibile eliminare l’unità interna solo quando lo stato di quest’ultima è di non collegamento alla rete.

(4) Pulsante [SALVA]
Consente di salvare le informazioni sull’unità interna.

Finestra “Impostazioni dell'unità interna” (Divieto TC (Esclusione))

Selezionare il menu “Limiti di temperatura” (1).
Inserire le seguenti informazioni sulla pagina.
Per completare l’impostazione, selezionare il pulsante (4).
L’impostazione verrà salvata e la finestra si chiuderà.

NOTA: Quando il funzionamento viene eseguito e replicato in un’unità, selezionare sempre il pulsante (4).
Se le impostazioni non vengono inviate, il funzionamento non verrà replicato nell’unità.
Quando il sistema si trova in una condizione speciale come la manutenzione o la limitazione delle impostazioni applicabili, anche se l’impostazione viene eseguita, non viene replicata nell’unità interna.

Se si desidera chiudere la finestra senza salvare le modifiche, selezionare il pulsante (2).

(a) Tutti i funzionamenti non sono consentiti.

(b) L’impostazione del timer non è consentita.

(c) L’impostazione del valore di riferimento non è consentita.

(d) L’impostazione della modalità di funzionamento non è consentita.

(e) L’avvio/arresto del funzionamento non è consentito.

(f) L’avvio del funzionamento non è consentito.

(g) L’operazione di ripristino dei filtri non è consentita.

NOTA: La funzione impostabile qui ha i seguenti contenuti.

TC Divieto	Contenuti
Tutti	L’azionamento di tutte le funzioni di controllo è abilitato o disabilitato.
Accensione/Spegnimento	Il funzionamento di “Accensione/Spegnimento” è abilitato o disabilitato.
Accensione	Il funzionamento di “Accensione” è abilitato o disabilitato.
Temp.	Il funzionamento di “Impostazione temperatura” è abilitato o disabilitato.
Modalità	Il funzionamento di “Impostazione modalità funzionamento” è abilitato o disabilitato.
Timer	Il funzionamento di “Impostazione timer” del telecomando è abilitato o disabilitato.
Filtro	Il funzionamento di “Ripristino filtri” è abilitato o disabilitato.

(2) Pulsante [ANNULLA]

(3) Pulsante [ELIMINA UNITÀ]
Consente di eliminare le informazioni sull’unità interna.

NOTA: Quando vengono eliminate le unità interne, vengono rimosse esclusivamente queste ultime.
Quando vengono inclusi i gruppi telecomando, eseguire l’eliminazione sempre mediante l’intero gruppo telecomando.
È possibile eliminare l’unità interna solo quando lo stato di quest’ultima è di non collegamento alla rete.

(4) Pulsante [SALVA]
Consente di salvare le informazioni sull’unità interna.
