Eseguire la modifica delle impostazioni o la rimozione per la zona (A)

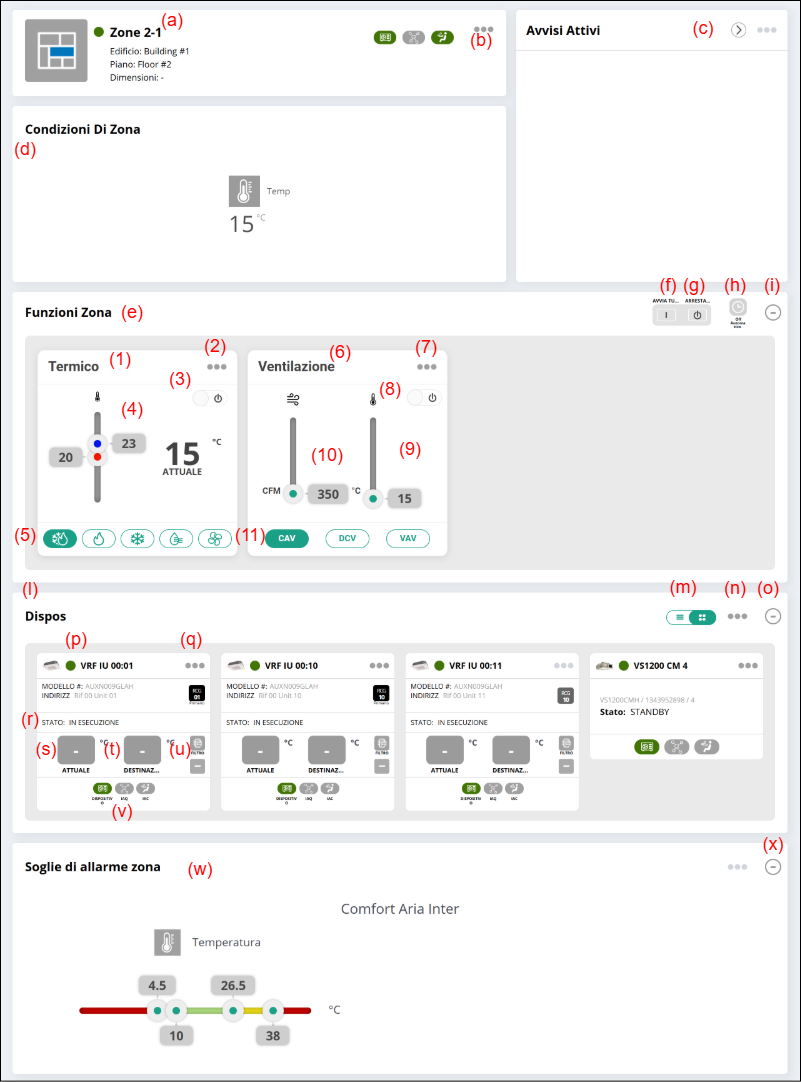

Schermata di impostazione zona (A)

NOTE:

Se lo stato dell’unità interna VRF è “Non collegato alla rete”, non includerla nella zona. Se l’unità interna non collegata alla rete viene inclusa nella zona, rimuoverla da quest’ultima utilizzando l’operazione “Rimuovi”.
Non includere l’unità interna VRF di un modello sconosciuto nella zona.
Quando il sistema si trova in una situazione straordinaria, come la manutenzione o l’esecuzione delle impostazioni è limitata, anche se l’impostazione viene configurata, quest’ultima non viene replicata nell’unità interna.

(a) Viene visualizzato lo stato della zona.
Per lo stato, fare riferimento a “Spiegazione icone".

(b) Menu collegamento

Modifica zona
Consente di visualizzare la finestra “Impostazioni Zona”.
Elimina zona
Consente di eliminare la zona.
Impostazione accesso
Consente di visualizzare l’impostazione accesso.
* Solo per l’Amministratore.

NOTA: Quando la zona viene eliminata, ne vengono eliminate anche tutte le configurazioni.

(c) Avvisi attivi
Gli avvisi appariranno di seguito secondo necessità. Per i dettagli, fare riferimento a “Avviso e notifica".

(d) Condizioni zona
Vengono visualizzate le condizioni correnti della zona.
Il valore è il valore medio misurato da tutte le unità interne presenti nella zona.

(e) Impostazioni delle funzioni zona
Vengono visualizzate le Unità di controllo funzione zona disponibili (ZFC).

(f) Pulsante [AVVIA TUTTO]
Tutti i dispositivi presenti nella zona avviano il funzionamento.

(g) Pulsante [ARRESTA TUTTO]
Tutti i dispositivi presenti nella zona arrestano il funzionamento.

(h) Icona spegnimento automatico [Attiva/Disattiva]
È possibile impostare l’attivazione/la disattivazione e l’ora dello spegnimento automatico.

Se il timer di spegnimento automatico è attivato, allo scadere del tempo impostato, dopo il passaggio di un’unità interna allo stato di funzionamento nella zona, tutte le unità interne vengono automaticamente arrestate nella zona.
Se lo stato di funzionamento dell’unità interna viene modificato durante il conto alla rovescia del timer di spegnimento automatico, l’ora del conto alla rovescia viene azzerata.

(i) Pulsante [-+]
Consente di espandere o comprimere la visualizzazione.

(1) Unità di controllo funzione zona termica
Nell’Unità di controllo funzione zona termica, è possibile impostare la temperatura e la modalità per i dispositivi in grado di regolare le temperature registrate nella zona.

(2) Menu collegamento

Modifica
Consente di visualizzare la configurazione modale dell’Unità di controllo funzione zona termica.

NOTA: L’utente Occupante non può modificare le impostazioni nella configurazione modale dell’Unità di controllo funzione zona termica. In altre parole, il limite d’intervallo di temperatura dell’Unità di controllo funzione zona termica e il divieto per l’Unità di controllo funzione zona illustrati più avanti valgono solo per l’utente Occupante.

(3) Attiva/Disattiva
Consente di impostare l’attivazione/la disattivazione per tutti i dispositivi in grado di impostare la temperatura.

(4) Impostare il valore di riferimento della temperatura.

NOTE:

Automatica con valore di riferimento doppio:
impostare separatamente la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento. In modalità Automatica con valore di riferimento doppio, quando la temperatura ambiente supera la temperatura impostata per il raffreddamento, viene eseguita l’operazione di raffreddamento e quando la temperatura ambiente scende al di sotto della temperatura impostata per il riscaldamento, viene eseguita l’operazione di riscaldamento. (È possibile utilizzare la modalità solo quando l’impostazione dell’unità interna compatibile con tale funzione è valida.)
L’intervallo di temperatura impostabile è diverso per ciascuna modalità di funzionamento.
Intervallo di temperatura impostabile
Raffreddamento/Deumidificazione* da 18 a 30 °C (da 64 a 88 °F) o da 20 a 30 °C (da 68 a 88 °F)
Riscaldamento da 10 a 30 °C (da 48 a 88 °F)
Automatica con valore di riferimento doppio Uguale all’intervallo di cui sopra, ma vi sono alcune temperature non impostabili a causa della banda morta.
Automatica* da 18 a 30 °C (da 64 a 88 °F) o da 20 a 30 °C (da 68 a 88 °F)
Il limite inferiore della temperatura d’impostazione differisce a seconda del luogo di utilizzo.
L’intervallo della temperatura impostato per il riscaldamento compreso tra 10 °C e 15 °C (48°F e 58°F), potrebbe non essere impostabile, a seconda del modello di unità interna.
Banda morta:
la banda morta è il valore minimo della differenza tra la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento (= temperatura impostata per raffreddamento - temperatura impostata per riscaldamento) in modalità Automatica con valore di riferimento doppio.
La differenza tra la temperatura impostata per il raffreddamento e quella per il riscaldamento in modalità Automatica con valore di riferimento doppio non può essere inferiore alla banda morta. La banda morta viene impostata nell’unità interna. Per modificarla, consultare il personale di assistenza autorizzato.
Quando l’intervallo di impostazione della temperatura è limitato dall’impostazione “Limite temperatura” dell’unità interna registrata in una zona, anche l’intervallo d’impostazione del valore di riferimento della temperatura, impostabile in “Funzioni zona”, è limitato allo stesso modo.
Quando due o più unità interne vengono registrate in una zona, l’intervallo di impostazione del valore di riferimento della temperatura impostato mediante “Funzioni Zona” è limitato dal valore più piccolo del limite di temperatura superiore e dal valore più grande del limite di temperatura inferiore, impostato da ciascuna unità interna in “Limite temperatura”.

(5) Impostare la modalità di funzionamento.

NOTA: Se la modalità di funzionamento viene impostata quando la relativa impostazione è sottoposta a limite, essa non viene replicata nell’unità interna nonostante il salvataggio. Se l’impostazione modificata non viene replicata nella modalità di funzionamento, verificare che quest’ultima sia attiva.

(6) Unità di controllo funzione zona ventilazione
Nell’Unità di controllo funzione zona ventilazione, è possibile impostare il flusso d’aria, la temperatura e la modalità per i dispositivi in grado di regolare la ventilazione registrata nella zona.

(7) Menu collegamento

Modifica
Consente di visualizzare la configurazione modale dell’Unità di controllo funzione zona ventilazione.

NOTA: L’utente Occupante non può modificare le impostazioni nella configurazione modale dell’Unità di controllo funzione zona ventilazione. In altre parole, il limite d’intervallo del flusso d’aria e della temperatura dell’Unità di controllo funzione zona ventilazione e il divieto per l’Unità di controllo funzione zona illustrati più avanti valgono solo per l’utente Occupante.

(8) Attiva/Disattiva
Consente di impostare l’attivazione/la disattivazione per tutti i dispositivi in grado di impostare la ventilazione.

(9) Temperatura di destinazione ventilazione
Consente di impostare la temperatura di destinazione dell’aria fresca erogata alla zona dal ventilatore.

(10) Volume del flusso d’aria di destinazione
Consente di impostare il volume del flusso d’aria di destinazione.

(11) Modalità di funzionamento ventilatore
Consente di impostare la modalità di funzionamento.

(l) Impostazione dispositivo

(m) Pulsante di commutazione visualizzazione
Consente di commutare tra la visualizzazione a schede e quella a elenco.

(n) Menu collegamento

Aggiungi dispositivo
Consente di visualizzare la finestra “Aggiungi Dispositivi”.

(o) Pulsante [-+]
Consente di espandere o comprimere la visualizzazione.

(p) Elenco dei dispositivi nella zona
Consente di passare alla schermata dei dettagli dispositivo selezionando la scheda dispositivo.

(q) Menu collegamento

Rimuovi
Consente di rimuovere il dispositivo.

(r) Stato di funzionamento

IN ESECUZIONE	In funzione
STANDBY	Il funzionamento è stato arrestato.
NON IN RETE	Stato di non collegamento alla rete

(s) Visualizza la temperatura corrente di Impostazione zona.

NOTA: Quando l’unità interna è impostata su “In esecuzione”, viene visualizzata la temperatura ambiente. Se l’unità non si trova sotto il controllo del sensore di temperatura del telecomando a filo, viene visualizzata la temperatura di aspirazione dell’unità interna. In tal caso, potrebbe differire dalla temperatura ambiente effettiva.

(t) Visualizza la temperatura di destinazione di Impostazione zona.

(u) Icona filtro
Consente di visualizzare lo stato del simbolo filtro.

(v) Icona modalità
Consente di visualizzare la modalità dell’unità interna.

(w) Soglie di avviso zona

Spostare i cursori per impostare le soglie.
Ogni colore indica la gravità del livello come segue;
Verde: nessuno o basso
Giallo: medio
Rosso: critico
Viene visualizzato un avviso nell’area “Avvisi Attivi” quando la condizione della zona raggiunge il livello di gravità medio o critico.
Il valore viene confrontato con il valore di (d) Condizioni Di Zona.

(x) Pulsante [-+]
Consente di espandere o comprimere la visualizzazione.

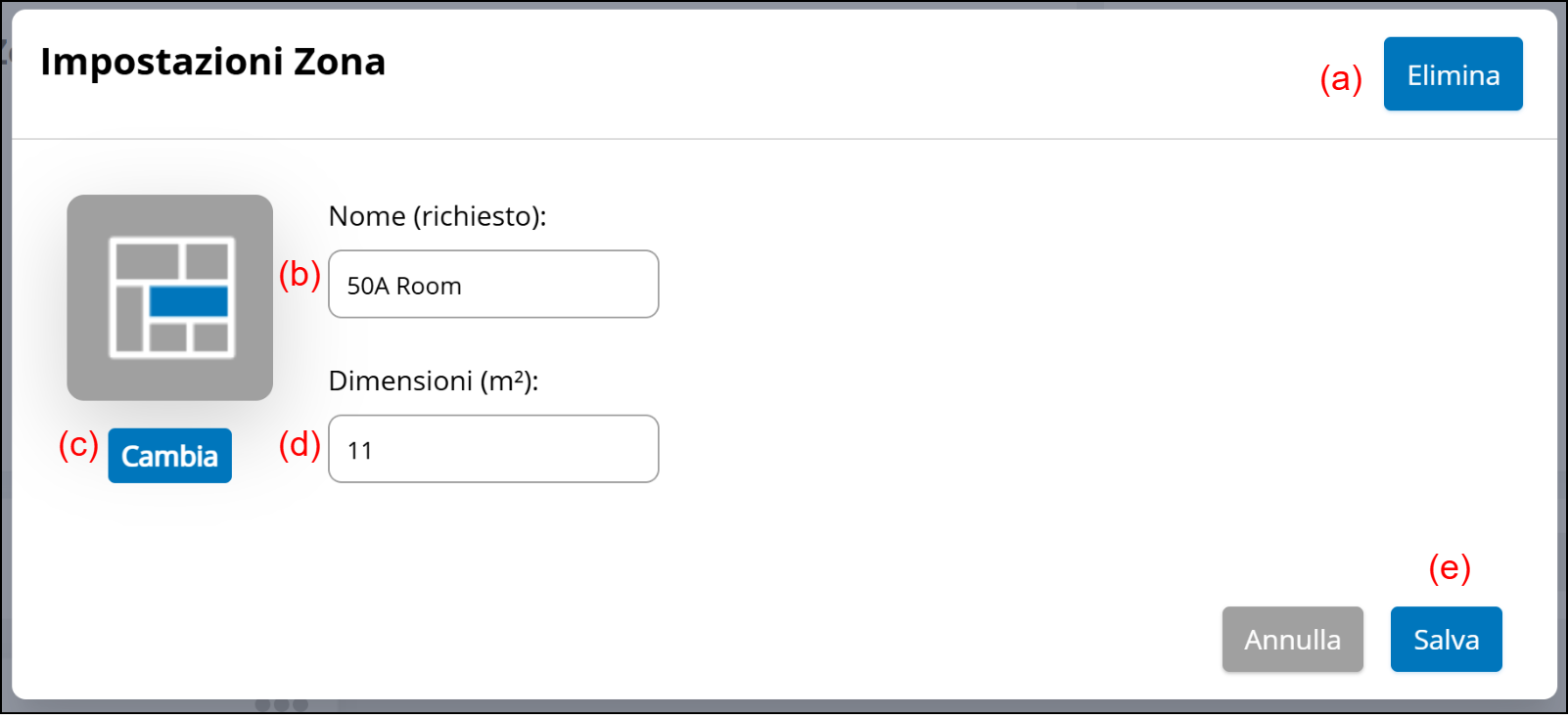

Finestra “Impostazioni Zona”

(a) Pulsante [Elimina]
Consente di eliminare la zona.

(b) Inserire il nome della zona.

(c) Pulsante [Cambia]
Consente di registrare la foto della zona.

(d) Inserire le dimensioni della zona.

(e) Pulsante [Salva]
Consente di salvare la zona.

Finestra “Aggiungi Dispositivi”

(a) Ripristina selezione voce

(b) Selezione voce

NOTA: Le unità interne già registrate in altre zone non vengono visualizzate.

(c) Pulsante [AGGIUNGI ...]
Consente di aggiungere i dispositivi.

NOTA: Un massimo di 32 unità interne possono essere aggiunte a una zona. Non aggiungere più di 32 unità interne.

Finestra “Termico”

(a) Valore di riferimento
Consente di impostare il valore di riferimento per ciascuna modalità di funzionamento (Caldo, Raffreddamento, Asciutto, Riscaldamento automatico, Raffreddamento automatico, Automatica con valore di riferimento singolo).

NOTA: Quando la modalità di funzionamento viene modificata in Unità di controllo funzione zona termica, il valore di riferimento corrispondente alla modalità di funzionamento modificata viene letto nell’Unità di controllo funzione zona. Inoltre, il valore di riferimento impostato viene replicato nei dispositivi in grado di impostare la temperatura registrata nella zona in base alla modalità di funzionamento corrente dell’Unità di controllo funzione zona.

(b) Limiti valore di riferimento
Consente di impostare i limiti del valore di riferimento per ciascuna modalità di funzionamento.

NOTE:

Quando la modalità di funzionamento viene modificata in Unità di controllo funzione zona termica, il valore limite corrispondente alla modalità di funzionamento modificata viene letto nell’Unità di controllo funzione zona termica. Inoltre, i limiti valore di riferimento impostati vengono riflessi nei dispositivi e limitano il valore di riferimento in base alla modalità di funzionamento corrente dell’Unita di controllo funzione zona termica.
Quando altri dispositivi di controllo centrali VRF come il telecomando con touch panel (UTY-DTGYZ1) e il System controller (UTY-APGXZ1), ecc. sono presenti nel sistema VRF, le funzioni potrebbero entrare in conflitto. In tali casi, non limitare l’intervallo di temperatura tramite altri dispositivi.

(c) Banda morta
Consente di impostare il valore della banda morta quando la modalità di funzionamento è Automatica ed è selezionato Valore di riferimento doppio. Per i dettagli, fare riferimento a “Impostare il valore di riferimento della temperatura”.

(d) Limite inferiore banda morta
Consente di impostare il valore del limite inferiore della banda morta. Tale valore del limite inferiore dipende dal valore impostato della banda morta dell’unità interna.

(e) Limite superiore banda morta
Consente di impostare il valore del limite superiore della banda morta.

(f) Controllo valore di riferimento automatico
Consente di commutare il metodo di controllo del valore di riferimento quando la modalità di funzionamento è Automatica.

Setpoint singolo
Può essere selezionato se tutti i dispositivi in grado di impostare la temperatura registrata nella zona sono funzioni di valore di riferimento singolo. Il valore di riferimento in modalità Automatica funziona mediante valore di riferimento singolo.
Doppio setpoint
Questa funzione viene selezionata per impostazione predefinita. Quando è selezionato, il valore di riferimento in modalità Automatica funziona mediante valore di riferimento doppio indipendentemente dall’impostazione della funzione Doppio/Singolo del dispositivo in grado di impostare la temperatura registrata nella zona.

NOTA: Quando è selezionato Valore di riferimento singolo, solo Automatica con valore di riferimento singolo viene visualizzato in Valore di riferimento e Limiti valore di riferimento
Quando è selezionato Valore di riferimento doppio, Raffreddamento automatico e Riscaldamento automatico vengono visualizzati in Valore di riferimento e Limiti valore di riferimento.

(g) Divieto unità di controllo funzione zona
Consente di limitare le operazioni dell’Unità di controllo funzione zona. Questa impostazione è disponibile quando le operazioni ZFC sono limitate solo all’utente Occupante.

(h) Controllo unità di controllo funzione zona
Consente di impostare Abilita/Disabilita per il funzionamento della stessa Unità di controllo funzione zona termica. Quando è selezionato Disabilita, “DISABILITATO” viene visualizzato nell’Unità di controllo funzione zona termica.

Quando è selezionato Abilita, come descritto in (4) e (5), l’Unità di controllo funzione zona termica controlla le impostazioni di temperatura dei dispositivi in grado di impostare le temperature registrate nella zona da configurare nell’impostazione dell’Unità di controllo funzione zona termica. Ciò indica che i dispositivi già registrati nella Zona sono controllati collettivamente. Inoltre, le impostazioni da (a) a (g) vengono replicate nelle operazioni dell’Unità di controllo funzione zona termica.
Quando è selezionato Disabilita, l’Unità di controllo funzione zona termica non controlla le impostazioni di temperatura dei dispositivi in grado di impostare le temperature registrate nella zona da configurare nell’impostazione dell’Unità di controllo funzione zona termica. Ciò indica che i dispositivi già registrati nella Zona sono controllati individualmente. Inoltre, le impostazioni da (a) a (g) non vengono replicate nelle operazioni dell’Unità di controllo funzione zona termica.

(i) Pulsante [CHIUDI]
Consente di chiudere la finestra senza salvare le modifiche.

(j) Pulsante [APPLICA]
Consente di salvare le modifiche e chiudere la finestra.
Dopo la chiusura della finestra, i valori impostati dell’Unità di controllo funzione zona vengono effettivamente modificati e trasmessi ai dispositivi in grado di regolare l’impostazione termica registrata nella zona.

Finestra “Ventilazione”

(a) Valore di riferimento
Consente di impostare la temperatura di destinazione dell’aria fresca erogata alla zona dal ventilatore.

(b) Limiti inferiori valore di riferimento
Consente di restringere i limiti inferiori del valore di riferimento.

(c) Limiti superiori valore di riferimento
Consente di restringere i limiti superiori del valore di riferimento.

(d) Flusso d’aria
Consente di impostare il volume del flusso d’aria della ventilazione registrato nella zona.

(e) Limiti inferiori flusso d’aria
Consente di restringere i limiti inferiori del flusso d’aria.

(f) Limiti superiori flusso d’aria
Consente di restringere i limiti superiori del flusso d’aria.

(g) Divieto unità di controllo funzione zona
Consente di limitare le operazioni dell’Unità di controllo funzione zona.

(h) Controllo unità di controllo funzione zona
Consente di impostare Abilita/Disabilita per il funzionamento della stessa Unità di controllo funzione zona ventilazione. Quando è selezionato Disabilita, “DISABILITATO” viene visualizzato nell’Unità di controllo funzione zona ventilazione.

Quando è selezionato Abilita, come descritto in (7) e (9) di “Schermata impostazione zona (A)”, l’Unità di controllo funzione zona ventilazione controlla le impostazioni di ventilazione dei dispositivi in grado di impostare le ventilazioni registrate nella zona da configurare nell’impostazione dell’Unità di controllo funzione zona ventilazione. Inoltre, le impostazioni da (a) a (f) di “Finestra termica” vengono replicate nelle operazioni dell’Unità di controllo funzione zona ventilazione.
Quando è selezionato Disabilita, l’Unità di controllo funzione zona ventilazione non controlla le impostazioni di ventilazione dei dispositivi in grado di impostare le ventilazioni registrate nella zona da configurare nell’impostazione dell’Unità di controllo funzione zona ventilazione. Inoltre, le impostazioni da (a) a (f) non vengono replicate nelle operazioni dell’Unità di controllo funzione zona ventilazione.

(i) Pulsante [CHIUDI]
Consente di chiudere la finestra senza salvare le modifiche.

(j) Pulsante [APPLICA]
Consente di salvare le modifiche e chiudere la finestra.
Dopo la chiusura della finestra Modale, i valori impostati dell’Unità di controllo funzione zona vengono effettivamente modificati e trasmessi ai dispositivi in grado di impostare la ventilazione registrata nella zona.
