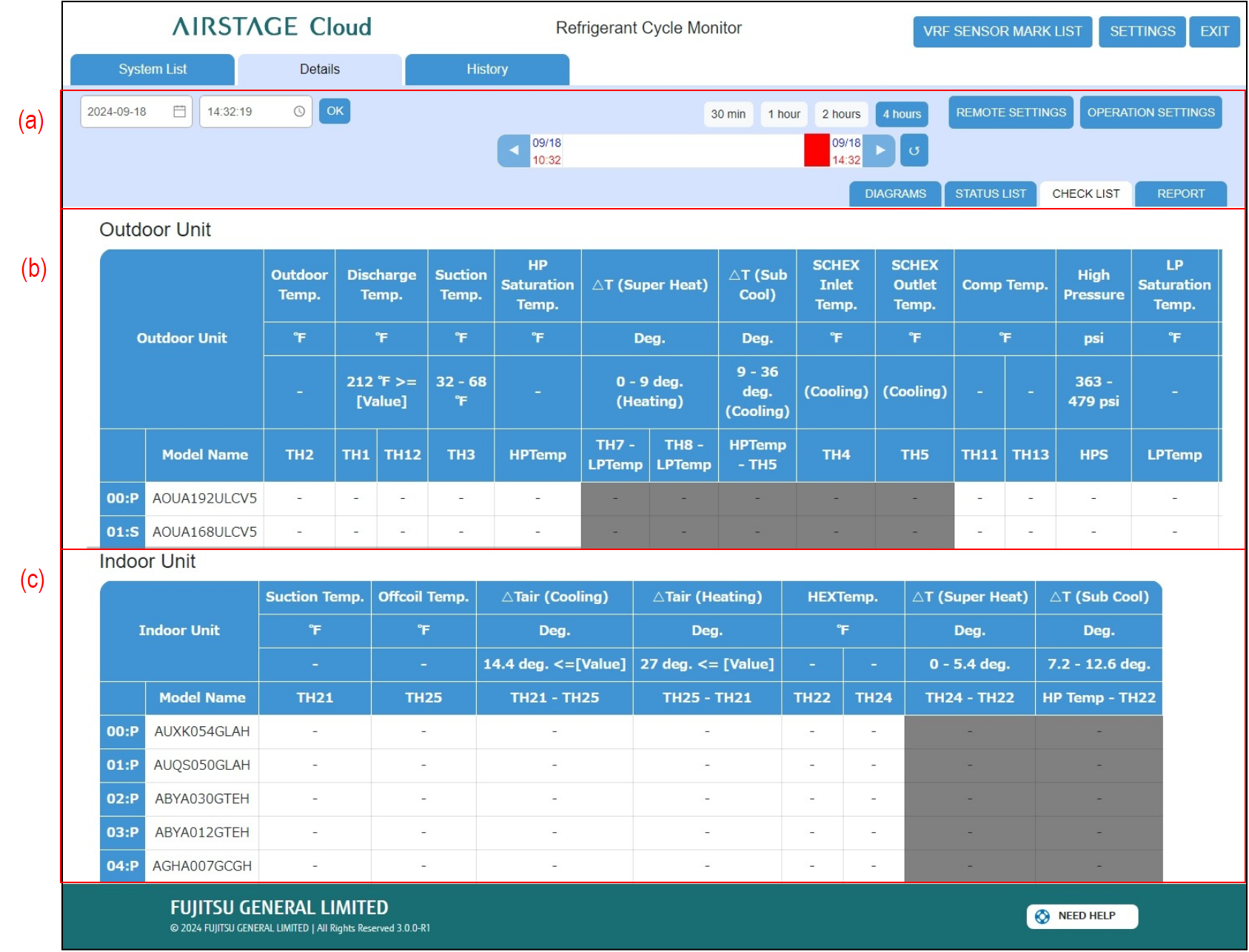

La schermata Elenco di controllo dettagli può essere visualizzata toccando la scheda [CHECK LIST] nell’area di controllo.

Ciascun elemento di controllo viene calcolato in base al valore dei sensori all’interno dell’unità esterna o dell’unità interna e i risultati vengono valutati normali o meno.

(a) Area di controllo

(b) Area elenco di controllo unità esterna

(c) Area elenco di controllo unità interna

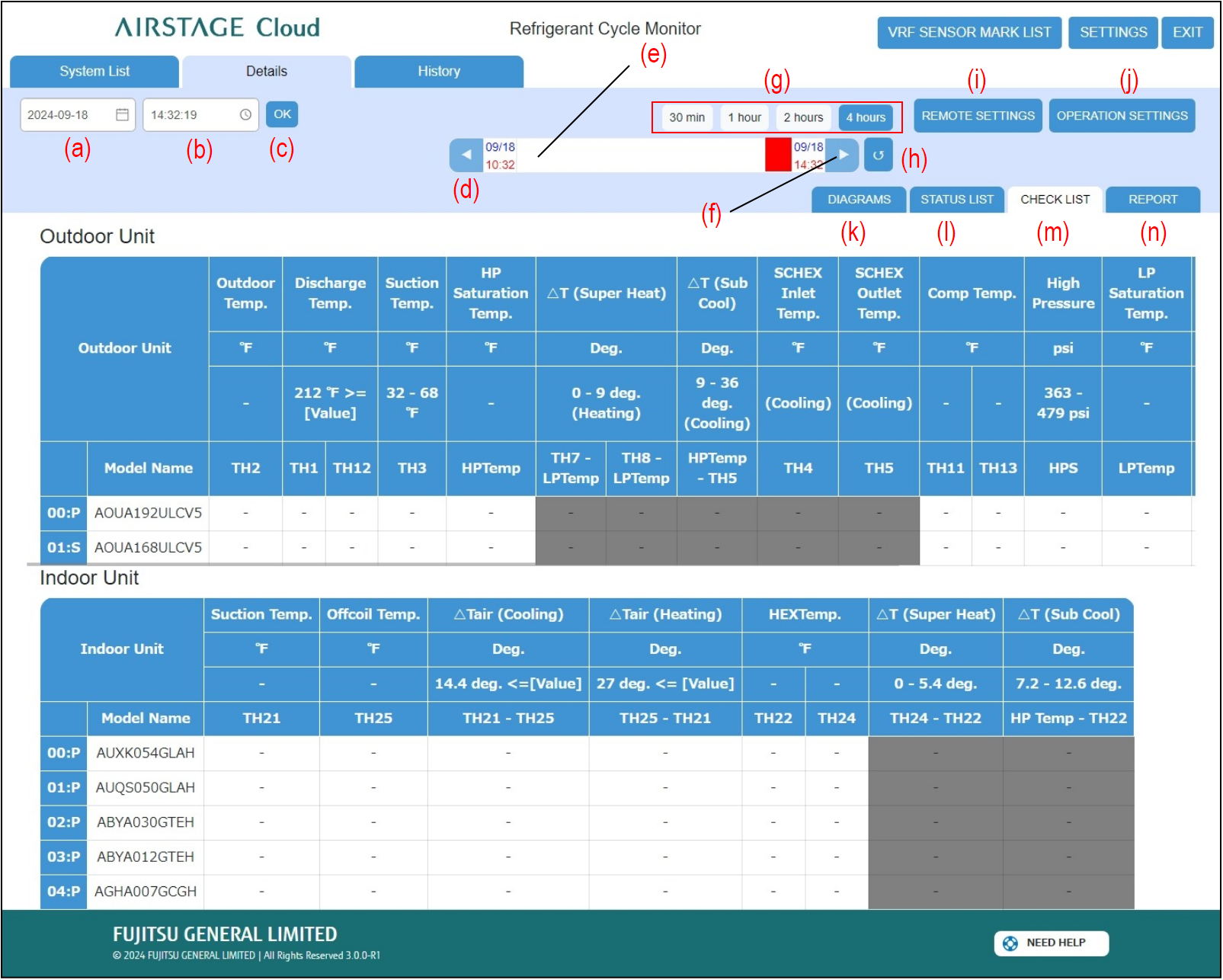

Area di controllo

(a) Campo impostazione data

   Consente di impostare la data dei dati che si desidera visualizzare nella schermata Elenco di controllo dettagli.

(b) Campo impostazione ora

    Consente di impostare l’ora dei dati che si desidera visualizzare nella schermata Elenco di controllo dettagli.

(c) Pulsante [OK]

   Consente di confermare la data e l’ora impostate in (a) e (b) e aggiorna la schermata.

(d) Pulsante []

   Consente di impostare l’ora visualizzata sull’indicatore prima dell’ora attualmente visualizzata.

(e) Indicatore 4 ore

   Consente di impostare l’ora visualizzata nell’Elenco di controllo. L’intervallo di tempo visualizzabile sull’indicatore viene impostato mediante il pulsante (g).

   La data e l’ora vengono impostate spostando il cursore mediante la funzione di trascinamento e rilascio del mouse.

(f) Pulsante []

   Consente di anticipare l’ora visualizzata sull’indicatore prima dell’ora attualmente visualizzata.

(g) Pulsante [Gauge Time Selection]

   Consente di specificare la scala dell’asse X (30 min / 1 hour / 2 hours / 4 hours) del grafico.

(h) Pulsante [] (Aggiornamento automatico)

   Consente di aggiornare la schermata ai dati più recenti.

   [] (Blu): aggiorna automaticamente la schermata ai dati più recenti.

   [] (Grigio): non aggiorna automaticamente la schermata.

(i) Pulsante [REMOTE SETTINGS]

   Consente di visualizzare le “Remote Settings” modali. Per i dettagli, fare riferimento a “Impostazione delle funzioni remote”.

(j) Pulsante [OPERATION SETTINGS]

   Consente di far funzionare le unità interne per il gruppo TC. Toccare il pulsante [Send] dopo il funzionamento.

(k) Scheda [DIAGRAMS]

   Consente di visualizzare la schermata Diagrammi dettagli.

(l) Scheda [STATUS LIST]

   Consente di visualizzare la schermata Elenco stato dettagli.

(m) Scheda [CHECK LIST]

   Consente di visualizzare la schermata Elenco di controllo dettagli.

(n) Scheda [REPORT]

   Consente di visualizzare la schermata Rapporto dettagli.

Area elenco di controllo unita esterna/Area elenco di controllo unità interna

Il valore dei sensori calcolato nella condizione impostata nell’area di controllo viene visualizzato per ciascuna unità esterna/interna. Vengono visualizzati anche i risultati della valutazione. Se il valore dei sensori calcolato devia dal valore normale, lo sfondo della cella dati diventa rosso.

Per le informazioni su ciascun sensore, toccare il pulsante [VRF SENSOR MARK LIST].
