Eseguire la modifica delle impostazioni o la rimozione per la zona (C)

Schermata di impostazione zona (C)

(a) Eccezione programmazione (Esclusione)

È possibile impostare dei giorni speciali di programmazione per il funzionamento (giorni straordinari).
Quando il periodo si sovrappone alla programmazione impostata in “Pianificazione”, tale periodo viene sovrascritto in questa impostazione.
Utilizzare le voci da (b) a (q) mediante questa funzione.

Voce	Numero max di registrazione
Eccezione	24	(per 1 zona)

NOTA: Quando più utenti utilizzano contemporaneamente questo sistema, possono essere registrati più elementi rispetto a quelli indicati nella tabella sopra.
Se si utilizza questo sistema in tali condizioni, non garantiamo il corretto funzionamento di AIRSTAGE Cloud Edge Supervisor e del dispositivo collegato.

(b) Pulsante di collegamento

Aggiungi eccezione
Selezionare tale opzione per aggiungere nuovi giorni straordinari.

NOTA: Se un’eccezione è in fase di modifica, salvarla prima di eseguire “Aggiungi eccezione”.
Quando si esegue “Aggiungi eccezione”, le modifiche apportate dalla procedura di modifica dell’eccezione in corso vengono annullate.

(c) Pulsante [-+]
Consente di espandere o comprimere la visualizzazione.

(d) Vengono visualizzati il nome e il periodo dell’eccezione d’impostazione.

(e) Icona timer di programmazione
Quando arriva il periodo di esecuzione del giorno straordinario, l’icona diventa verde.

(f) Eccezione [ON/OFF]
Consente di attivare/disattivare l’impostazione del giorno straordinario.

(g) Pulsante di collegamento

Elimina eccezione
Selezionare tale opzione per eliminare il giorno straordinario esistente.

(h) Inserire il nome dell’eccezione.

(i) Inserire la data di avvio dell’eccezione programmazione.

(j) Inserire la data di fine dell’eccezione programmazione.

(m) Pulsante [SALVA]
Consente di salvare l’eccezione.

(n) Pulsante di collegamento

Aggiungi funzione
Selezionare tale opzione per aggiungere una nuova funzione zona.

(o) Pulsante di collegamento

Rimuovi
Selezionare tale opzione per eliminare la funzione zona esistente.

(p) Attiva/disattiva il dispositivo termico
Consente di attivare/disattivare il dispositivo in grado di impostare la temperatura registrata nella zona.

(q) Impostare il valore di riferimento della temperatura.

Automatica con valore di riferimento doppio:
impostare separatamente la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento. In modalità Automatica con valore di riferimento doppio, quando la temperatura ambiente supera la temperatura impostata per il raffreddamento, viene eseguita l’operazione di raffreddamento e quando la temperatura ambiente scende al di sotto della temperatura impostata per il riscaldamento, viene eseguita l’operazione di riscaldamento. (È possibile utilizzare la modalità solo quando l’impostazione dell’unità interna compatibile con tale funzione è valida.)
L’intervallo di temperatura impostabile è diverso per ciascuna modalità di funzionamento.
Intervallo di temperatura impostabile
Raffreddamento/Deumidificazione* da 18 a 30 °C (da 64 a 88 °F) o da 20 a 30 °C (da 68 a 88 °F)
Riscaldamento da 10 a 30 °C (da 48 a 88 °F)
Automatica con valore di riferimento doppio Uguale all’intervallo di cui sopra, ma vi sono alcune temperature non impostabili a causa della banda morta.
Automatica* da 18 a 30 °C (da 64 a 88 °F) o da 20 a 30 °C (da 68 a 88 °F)
Il limite inferiore della temperatura d’impostazione differisce a seconda del luogo di utilizzo.
L’intervallo della temperatura impostato per il riscaldamento compreso tra 10 °C e 15 °C (48°F e 58°F), potrebbe non essere impostabile, a seconda del modello di unità interna.
Banda morta:
la banda morta è il valore minimo della differenza tra la temperatura impostata per il raffreddamento e la temperatura impostata per il riscaldamento (= temperatura impostata per raffreddamento - temperatura impostata per riscaldamento) in modalità Automatica con valore di riferimento doppio.
La differenza tra la temperatura impostata per il raffreddamento e quella per il riscaldamento in modalità Automatica con valore di riferimento doppio non può essere inferiore alla banda morta. La banda morta viene impostata nell’unità interna. Per modificarla, consultare il personale di assistenza autorizzato.

(r) Impostare la modalità di funzionamento.

NOTA: Se la modalità di funzionamento viene impostata quando la relativa impostazione è sottoposta a limite, essa non viene replicata nell’unità interna nonostante il salvataggio. Se l’impostazione modificata non viene replicata nella modalità di funzionamento, verificare che quest’ultima sia attiva.

(s) Pulsante di collegamento

Rimuovi
Selezionare tale opzione per eliminare una funzione zona esistente.

(t) Attiva/disattiva la ventilazione
Consente di attivare/disattivare il dispositivo in grado di impostare la ventilazione registrata nella zona.

(u) Temperatura di destinazione ventilazione
Consente di impostare la temperatura di destinazione dell’aria fresca erogata alla zona dal ventilatore.

(v) Volume del flusso d’aria di destinazione
Consente di impostare il volume del flusso d’aria di destinazione.

(w) Modalità di funzionamento ventilatore
Consente di impostare la modalità di funzionamento. È possibile impostare i seguenti tipi di modalità di funzionamento.

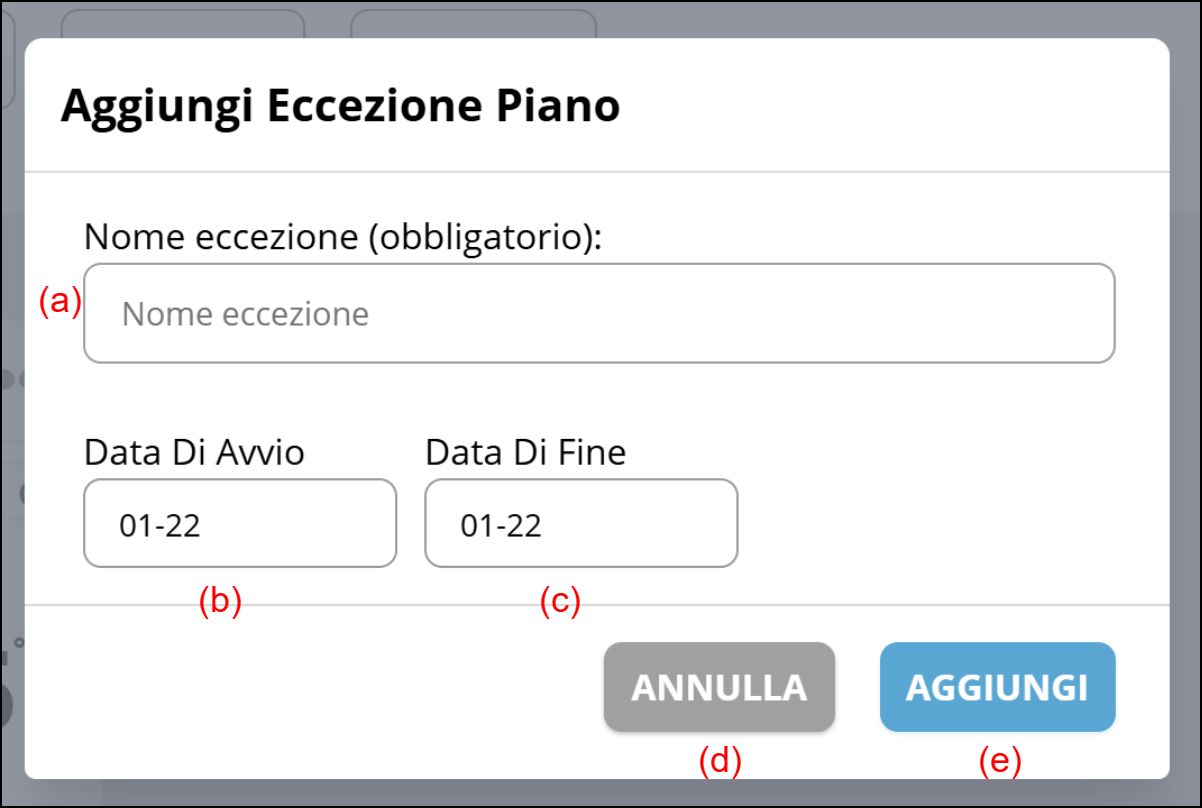

Finestra “Aggiungi Eccezione Piano”

(a) Inserire il nome dell’eccezione programmazione.

(b) Inserire la data di avvio.

(c) Inserire la data di fine.

(d) Pulsante [ANNULLA]

(e) Pulsante [AGGIUNGI]
Consente di salvare l’eccezione programmazione.

NOTA: Un massimo di 32 unità interne possono essere aggiunte a una zona. Non aggiungere più di 32 unità interne.
